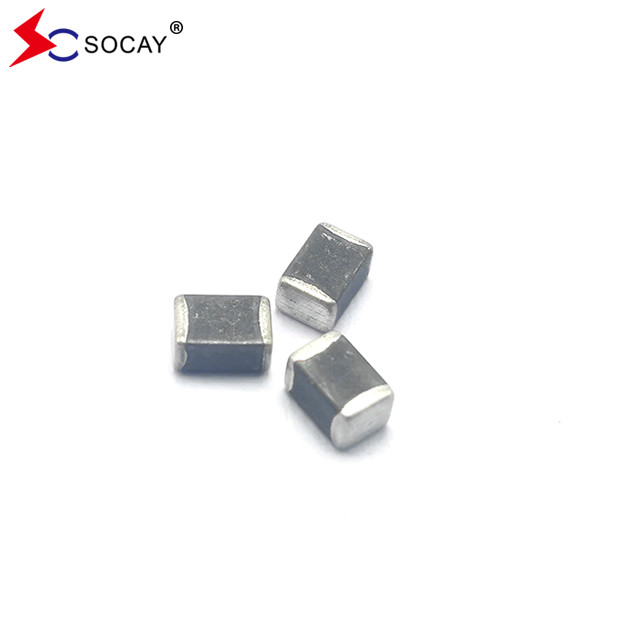

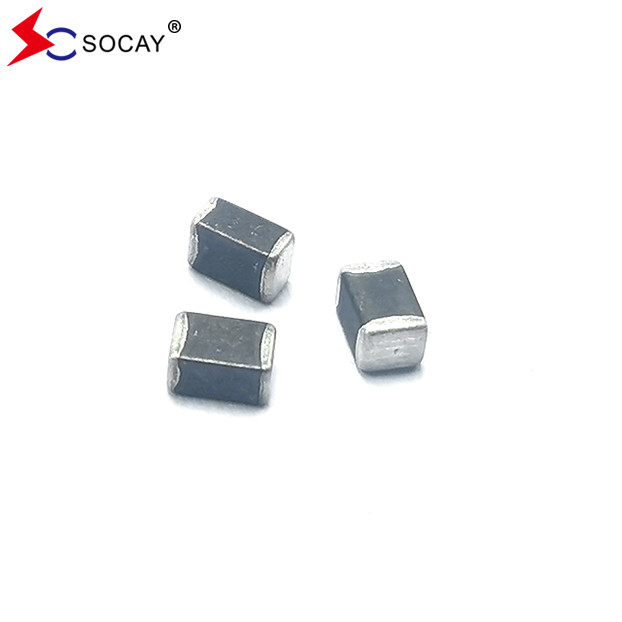

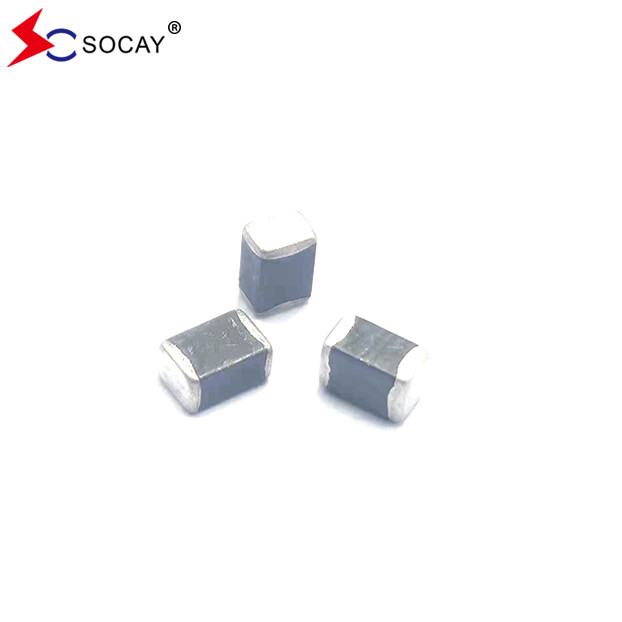

SOCAY Πολυεπίπεδο Chip Varistor 385V DC SV1812H471G0A 1812 σειρά 2.3J Wmax

Αρχικό εργοστάσιο SOCAY πολυεπίπεδο τσιπ Varistor SV1812H471G0A 1812 σειρά 385VDC


Πολυεπίπεδο Chip Varistor DATASHEET:SV1812H471G0A_v209.1.pdf


Περιγραφή:
Το πολυεπίπεδο τσιπ Varistor SV1812H471G0A βασίζεται στην τεχνολογία κατασκευής πολυεπίπεδων.συμπεριλαμβανομένων εκείνων που καθορίζονται στην IEC 61000-4-2 ή σε άλλα πρότυπα που χρησιμοποιούνται για την ηλεκτρομαγνητική συμμόρφωση (EMC)Το SV1812H471G0A χρησιμοποιείται συνήθως για την προστασία των ολοκληρωμένων κυκλωμάτων και άλλων εξαρτημάτων σε επίπεδο πλακέτων κυκλωμάτων.


Κατανομή:
ΜΜΔ:0402,0603,0805,1206,1210,1812,2220

DIP: 5D, 7D, 10D, 14D, 20D, 25D, 32D

Τρέχων:1A~15KA

Όσο μικρότερο το μέγεθος, τόσο χαμηλότερη η τιμή.
Όσο χαμηλότερη είναι η απόδοση, τόσο μεγαλύτερο είναι το μέγεθος.
Όσο υψηλότερη είναι η απόδοση, τόσο πιο ακριβό.
Όσο υψηλότερη είναι η τάση, τόσο παχύτερος είναι ο σωλήνας.

Χρόνος απόκρισης ≤ 10 NS


Πολυεπίπεδο Chip VaristorΗλεκτρικά χαρακτηριστικά (25±5°C):

VRMS - Μέγιστη τάση λειτουργίας εναλλασσόμενου ρεύματος που μπορεί να διατηρήσει ο βαριστόρας και δεν υπερβαίνει το ρεύμα διαρροής 10μA.

VDC - Μέγιστη τάση λειτουργίας συνεχούς ρεύματος που μπορεί να διατηρήσει ο βαριστόρας και να μην υπερβαίνει το ρεύμα διαρροής 10μA.

VV - Η τάση σε ολόκληρη τη διάταξη που μετράται σε ρεύμα συνεχούς 1mA.

Αντιστοιχεί στο VB ∆ιακομιστική τάση.

VC - Μέγιστο μέγιστο ρεύμα στο βαρίστορα με μορφή κύματος 8/20μs και ρεύμα παλμού 10A.

Imax - Μέγιστο μέγιστο ρεύμα που μπορεί να εφαρμοστεί με μορφή κύματος 8/20μs χωρίς βλάβη της συσκευής.

Πολυεπίπεδο Chip VaristorΓΟδηγίες και διαστάσεις:


Γενικά τεχνικά δεδομένα:

Συστάσεις συγκόλλησης:

Ποσότητα προϊόντων στην συσκευασία ταινίας:

Εφαρμογή

Προστασία ρεύματος, Διακόπτες, μηχανές POS, Συγκρατητές κεραυνών, Διακομιστές κτιρίων, Συστήματα παρακολούθησης, Κάρτες στάθμευσης, Συστήματα μετάδοσης, Όργανα, Μετρητές, Προϊόντα επικοινωνίας,Πίνακες ελέγχου.
