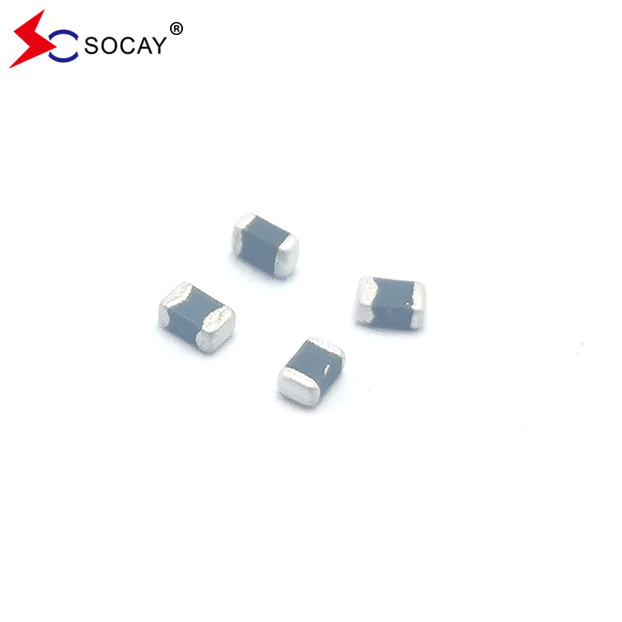

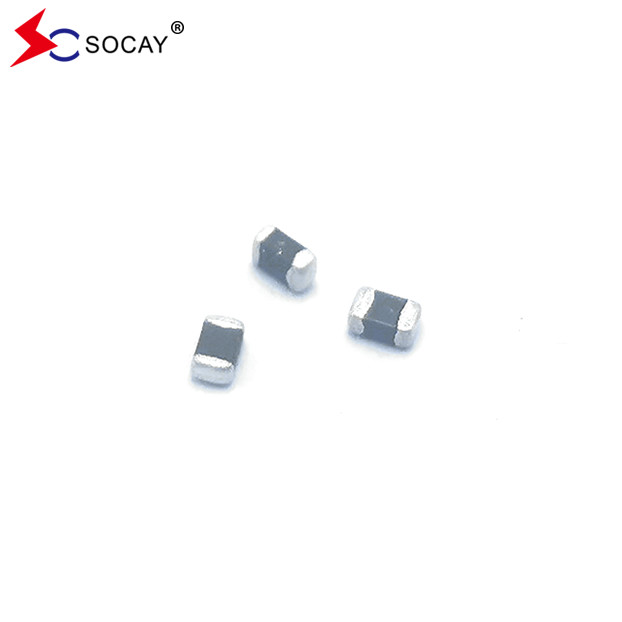

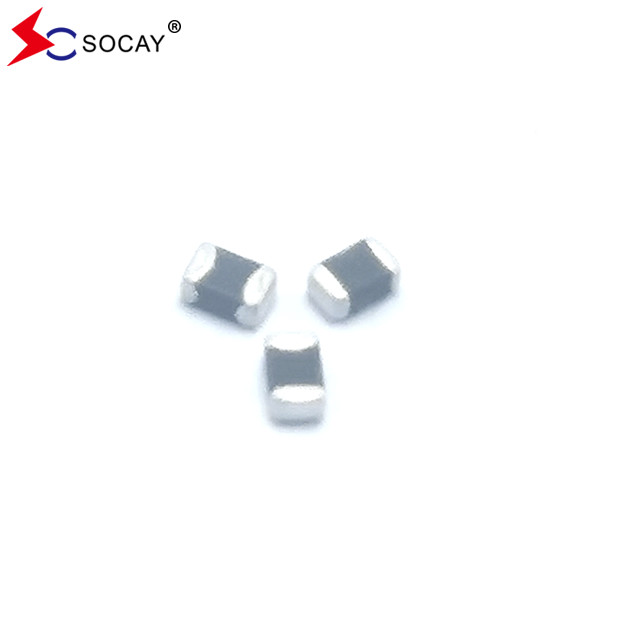

Name: SMD 0805 Chip Varistor Πολυεπίπεδο SV0805N9R0G0A για την προστασία των ολοκληρωμένων κυκλωμάτων
Brand: SOCAY
SKU: SV0805N9R0G0A
Rating: 4.9 (126 reviews)

Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα

Χαρακτηριστικά

Προδιαγραφές

όνομα συστατικών: Πολυστρωματικό Varistor τσιπ

Πακέτο συστατικών: SMD0805

Vdc (μέγιστο): 9V

Vv (μίν.): 10.8v

Vv (μέγιστο): 16.2V

Vc (μέγιστο): 35.6V

Ιμαξ: 50Α

Vrms (μέγιστο): 6V

Επισημαίνω:

SMD 0805 Βαριστορικά τσιπ

Πολυεπίπεδες βαριστορικά τσιπ

Βασικές πληροφορίες

Τόπος καταγωγής: Shenzhen Guangdong Κίνα

Μάρκα: SOCAY

Πιστοποίηση: REACH RoHS ISO

Αριθμό μοντέλου: SV0805N9R0G0A

Έγγραφο: Βιβλίο του προϊόντος PDF

Πληρωμής & Αποστολής Όροι

Χρόνος παράδοσης: 5-8 εργάσιμες ημέρες

Εκθεσιακός χώρος

SMD 0805 Chip Varistor Πολυεπίπεδο SV0805N9R0G0A για την προστασία των ολοκληρωμένων κυκλωμάτων

Περιγραφή προϊόντων

SMD0805 Chip Varistor SV0805N9R0G0A Συνήθως εφαρμόζεται για την προστασία των ολοκληρωμένων κυκλωμάτων

Τσιπ Βαρίστορ DATASHEET:ΣΒ0805Ν9R0G0A_v2201.1.pdf

Περιγραφή:
Το Chip Varistor SV0805N9R0G0A βασίζεται στην τεχνολογία κατασκευής πολυεπίπεδων.συμπεριλαμβανομένων εκείνων που καθορίζονται στην IEC 61000-4-2 ή σε άλλα πρότυπα που χρησιμοποιούνται για την ηλεκτρομαγνητική συμμόρφωση (EMC)Το SV0805N9R0G0A χρησιμοποιείται συνήθως για την προστασία των ολοκληρωμένων κυκλωμάτων και άλλων εξαρτημάτων σε επίπεδο πλακέτων κυκλωμάτων.

Ηλεκτρικά χαρακτηριστικά του βαριστορίου τσιπ (25±5°C):

Σύμβολο	Ελάχιστο	Τυπικό	Μέγιστο	Μονάδες
VRMS	Επικεφαλής	Επικεφαλής	6	V
ΔΕΔ	Επικεφαλής	Επικεφαλής	9	V
VV	10.8	Επικεφαλής	16.2	V
Επικρατεία	Επικεφαλής	Επικεφαλής	35.6	V
Ιμαξ	Επικεφαλής	Επικεφαλής	50	Α
Wmax	Επικεφαλής	Επικεφαλής	0.2	J

VRMS - Μέγιστη τάση λειτουργίας εναλλασσόμενου ρεύματος που μπορεί να διατηρήσει ο βαριστόρας και δεν υπερβαίνει το ρεύμα διαρροής 10μA.
VDC - Μέγιστη τάση λειτουργίας συνεχούς ρεύματος που μπορεί να διατηρήσει ο βαριστόρας και να μην υπερβαίνει το ρεύμα διαρροής 10μA.
VV - Η τάση σε ολόκληρη τη διάταξη που μετράται σε ρεύμα συνεχούς 1mA.
Αντιστοιχεί στο VB ∆ιακομιστική τάση.
VC - Μέγιστο ρεύμα κορύφους σε όλο τον βαριστόρα με μορφή κύματος 8/20μs και ρεύμα παλμού 2A.
Imax - Μέγιστο μέγιστο ρεύμα που μπορεί να εφαρμοστεί με μορφή κύματος 8/20μs χωρίς βλάβη της συσκευής.
Wmax - Μέγιστη ενέργεια η οποία μπορεί να εξαφανιστεί με τη μορφή κύματος 10/1000μs χωρίς βλάβη της συσκευής.

Χαρακτηριστικά βαριστορίου τσιπ:

Ακρογωνία, σειρά μεγεθών για υβριδικά ολοκληρωμένα κυκλώματα ή εξαρτήματα επιφανειακής τοποθέτησης έντυπων κυκλωμάτων
Υπάρχουν πολλά πλάγια ηλεκτρόδια υλικό lead-out, ιδιαίτερα κατάλληλο για την τεχνολογία επιφανειακής τοποθέτησης για την συγκόλληση και την αντοχή στην θερμότητα συγκόλλησης των αυστηρών απαιτήσεων
Γρήγορη ανταπόκριση (<1ns)
Μικρό ρεύμα διαρροής, χαμηλή τάση συμπίεσης
Διορθωτικό για την επανεξέταση, τη συγκόλληση με κύματα και τη χειροκίνητη συγκόλληση με θερμό αέρα

Εφαρμογές βαριστορίου τσιπ:

Εφαρμογή για μητρική πλακέτα, σημειωματάριο, κινητό τηλέφωνο, PDA, φορητή συσκευή, DSC, DV, σαρωτή και Set-Top Box... κλπ.
Κατάλληλο για την προστασία από υπερτάσεις με πιεστικό κουμπί, γραμμή ηλεκτρικής ενέργειας και χαμηλής συχνότητας.

Κατασκευή και διαστάσεις βαριστορίου τσιπ:
SMD 0805 Chip Varistor Πολυεπίπεδο SV0805N9R0G0A για την προστασία των ολοκληρωμένων κυκλωμάτων 0

Μέγεθος ΕΠΕ (ΕΠΕΔ)	Διάρκεια (L)		Διάμετρο (W)		Δάχος (T)
	Χιλιοστά	Χιλιοστά	Χιλιοστά	Χιλιοστά	Χιλιοστά	Χιλιοστά
0805 (2012)	0.079±0.008	2.00±0.20	00,049±0.008	1.25±0.20	0.055 Μαξ	1.40 Μαξ

Επικεφαλής:

Η ταχεία θέρμανση, η μερική θέρμανση ή η ταχεία ψύξη θα προκαλέσουν εύκολα ελάττωμα του εξαρτήματος.Η συγκόλληση με IR έχει τις υψηλότερες αποδόσεις λόγω των ελεγχόμενων ρυθμών θέρμανσης και των χρόνων υγρού συγκόλλησης. Βεβαιωθείτε ότι το στοιχείο δεν υπόκειται σε θερμική κλίση απότομη από 4 βαθμούς ανά δευτερόλεπτο. 2 βαθμούς ανά δευτερόλεπτο είναι η ιδανική κλίση. Κατά τη διάρκεια της διαδικασίας συγκόλλησης,Η προθέρμανση εντός των 100 βαθμών της κορυφαίας θερμοκρασίας της συγκόλλησης είναι απαραίτητη για την ελαχιστοποίηση του θερμικού σοκ.

Τσιπ Varistor Environψυχολογικό&Δοκιμή αξιοπιστίας:

Χαρακτηριστικό	Μέθοδος δοκιμής και περιγραφή
Αποθήκευση υψηλής θερμοκρασίας	Το δείγμα υποβάλλεται σε θερμοκρασία 125 ± 2 °C για 1000 ± 2 ώρες σε θερμοστατικό μπάνιο χωρίς φορτίο και στη συνέχεια φυλάσσεται σε θερμοκρασία δωματίου και υγρασία για 1 έως 2 ώρες.Η μεταβολή της τάσης του βαριστόρου πρέπει να είναι εντός του 10%.
Κύκλος θερμοκρασίας	Ο κύκλος θερμοκρασίας της καθορισμένης θερμοκρασίας επαναλαμβάνεται πέντε φορές και στη συνέχεια αποθηκεύεται σε θερμοκρασία δωματίου και υγρασία για μία έως δύο ώρες.Η μεταβολή της τάσης του βαριστόρου πρέπει να είναι εντός του 10% και εξετάζονται οι μηχανικές ζημιές..	Βήμα	Θερμοκρασία	Εποχή
		1	-40±3°C	30 λεπτά±3
		2	Θερμοκρασία δωματίου	1-2 ώρες
		3	125±2°C	30 λεπτά±3
		4	Θερμοκρασία δωματίου	1-2 ώρες
Υψηλής θερμοκρασίας φορτίο	Μετά από συνεχή εφαρμογή της μέγιστης επιτρεπόμενης τάσης στους 85 °C για 1000 ώρες, το δείγμα αποθηκεύεται σε θερμοκρασία δωματίου και υγρασία για μία ή περισσότερες ώρες,η μεταβολή της τάσης του βαριστόρου πρέπει να είναι εντός του 10%.
Υγρασία θερμικού φορτίου/ Υψόμετρο υγρασίας	Το δείγμα πρέπει να υποβάλλεται σε περιβάλλον 40°C,90 έως 95% RH και να εφαρμόζεται η μέγιστη επιτρεπόμενη τάση για 1000 ώρες, στη συνέχεια να αποθηκεύεται σε θερμοκρασία δωματίου και υγρασία για μία ή δύο ώρες.Η μεταβολή της τάσης του βαριστόρου πρέπει να είναι εντός του 10%.
Αποθήκευση χαμηλής θερμοκρασίας	Το δείγμα υποβάλλεται σε θερμοκρασία -40 °C χωρίς φορτίο για 1000 ώρες και στη συνέχεια φυλάσσεται σε θερμοκρασία δωματίου για μία ή δύο ώρες.

Ποσότητα προϊόντων στην συσκευασία ταινίας:

ΕΠΕ μεγέθους(ΕΥΕΔ)

0805

(2012)

Τυποποιημένη ποσότητα συσκευασίας (PCS / τροχό)

4,000

Το περιεχόμενο ενός κουτιού:
0805 Σειρά: 6 τροχούς / εσωτερικό κουτί

Ετικέτα και σήμανση:
Η ετικέτα χαρτιού πρέπει να επισφραγίζεται στην προφανή πλευρά του κυλίνδρου και η πληροφορία να εμφανίζεται ως δεξιά πλευρά.

SMD 0805 Chip Varistor Πολυεπίπεδο SV0805N9R0G0A για την προστασία των ολοκληρωμένων κυκλωμάτων 1

ετικέτα:
