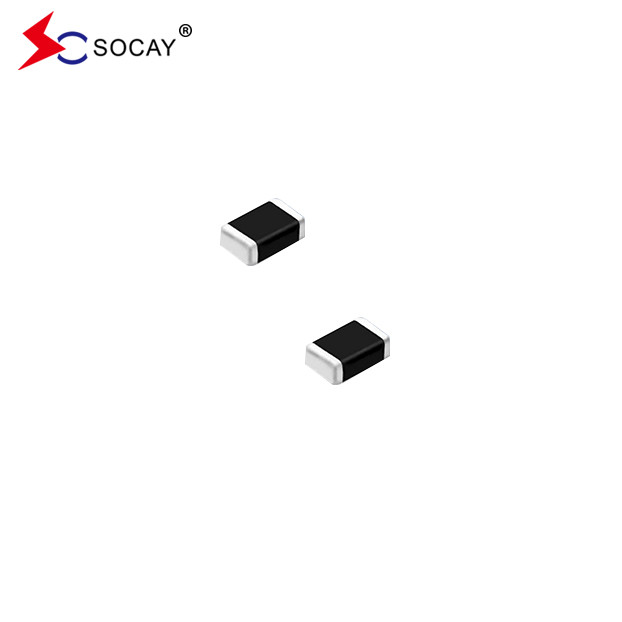

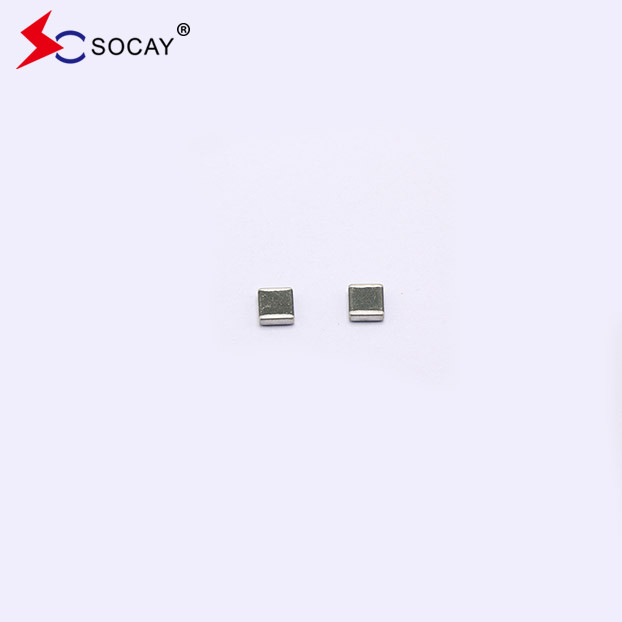

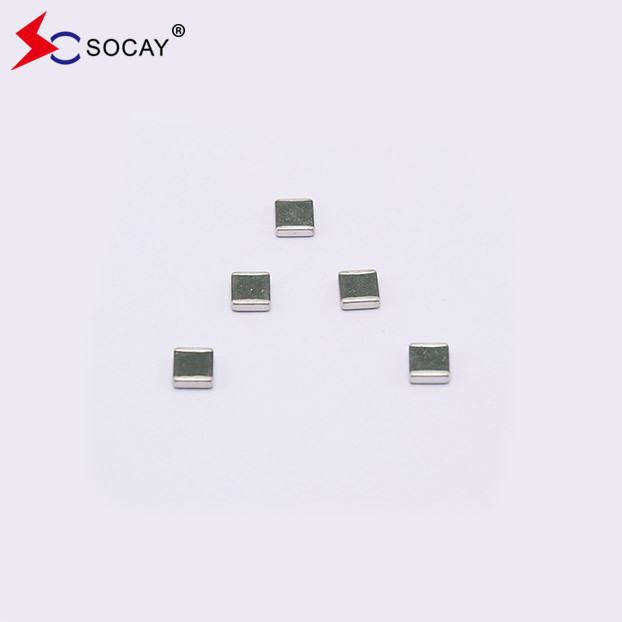

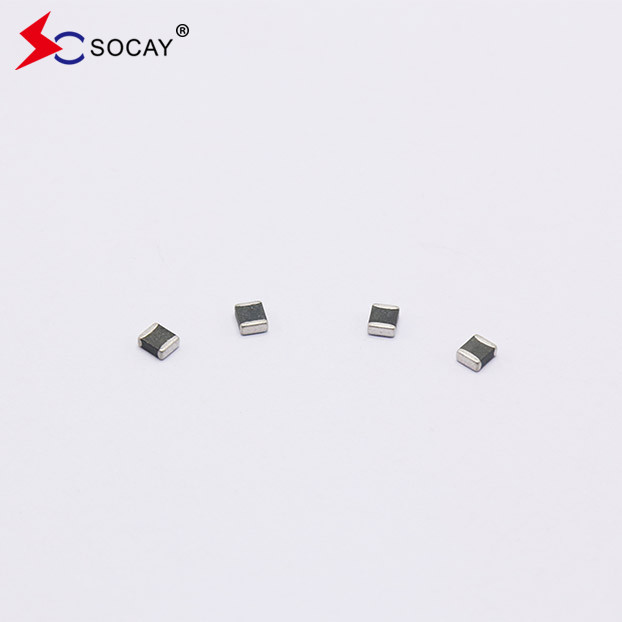

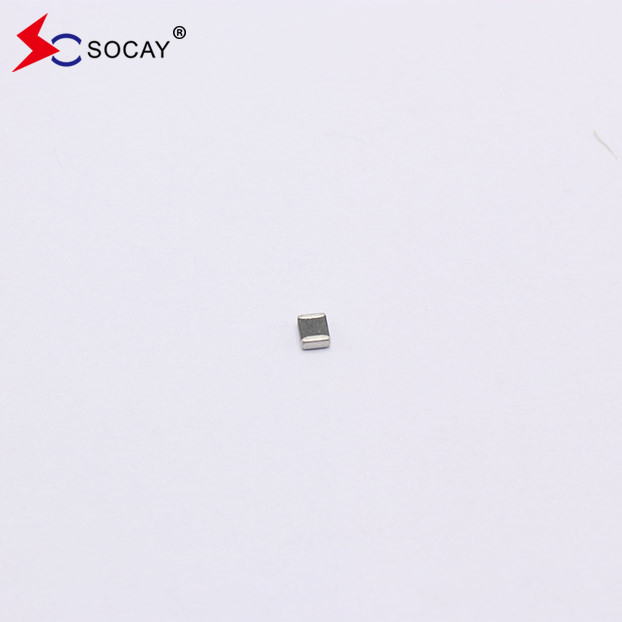

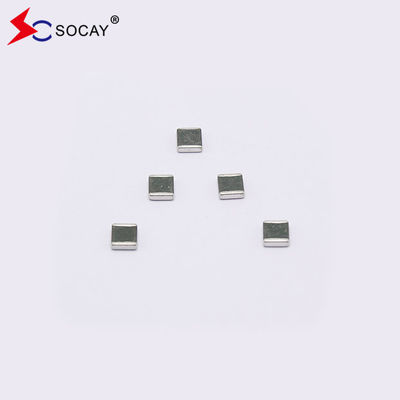

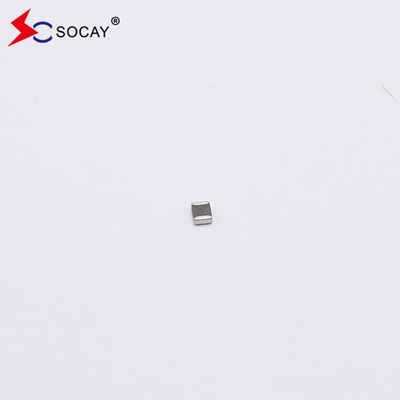

SOCAY Πολυεπίπεδο Chip Varistor SMD0402 Πακέτο SV0402E5R5G1B Max VDC 5.5V
Πολυεπίπεδο Chip Varistor DATASHEET:ΣΒ0402Ε5R5G1B_v89.1.pdf
Περιγραφή:
Το πολυεπίπεδο τσιπ Varistor SV0402E5R5G1B βασίζεται στην τεχνολογία κατασκευής πολυεπίπεδων.συμπεριλαμβανομένων εκείνων που καθορίζονται στην IEC 61000-4-2 ή σε άλλα πρότυπα που χρησιμοποιούνται για την ηλεκτρομαγνητική συμμόρφωση (EMC)Το SV0402E5R5G1B χρησιμοποιείται συνήθως για την προστασία των ολοκληρωμένων κυκλωμάτων και άλλων εξαρτημάτων σε επίπεδο πλακέτων κυκλωμάτων.
Ηλεκτρικά χαρακτηριστικά(25±5°C):
| Σύμβολο |
Ελάχιστο |
Τυπικό |
Μέγιστο |
Μονάδες |
| ΔΕΔ |
Επικεφαλής |
Επικεφαλής |
5.5 |
V |
| VV |
7.6 |
Επικεφαλής |
12 |
V |
| Επικρατεία |
Επικεφαλής |
Επικεφαλής |
25 |
V |
| CP |
Επικεφαλής |
5 |
Επικεφαλής |
pF |
VDC ∆ημερινή μέγιστη τάση λειτουργίας που μπορεί να διατηρήσει ο βαριστόρας και να μην υπερβαίνει το ρεύμα διαρροής 10μA.
Η τάση της διάταξης μετρώνται σε 1mA συνεχές ρεύμα.
Εξισοδύναμη με VB έμμεση τάση
"Προσωρινή ισχύς" είναι η μέγιστη ισχύς που μπορεί να χρησιμοποιηθεί για την επίτευξη των προδιαγραφών που ορίζονται στο σημείο 2 του παρόντος παραρτήματος.
Η χωρητικότητα της συσκευής μετριέται με μηδενική διαστροφή τάσης 1Vrms σε 1MHz.
Πολυεπίπεδης κατασκευή και διαστάσεις βαριστορίου τσιπ:
| Μέγεθος ΕΠΕ (ΕΠΕΔ) |
0402
(1005)
|
| Σύμβολο |
Χιλιοστά |
Χιλιοστά |
| Α |
0.038±0.005 |
0.96±0.12 |
| W |
00,019±0.003 |
0.48±0.0.07 |
| Τ |
00,020±0.004 |
0.50±0.10 |
| Γ |
0.010±0.006 |
0.25±0.15 |
Γενικά τεχνικά δεδομένα:
| Θερμοκρασία λειτουργίας |
-40 ~ + 85oC |
|
| Θέρμανση αποθήκευσης |
-40 ~ + 85oC |
|
| Χρόνος απόκρισης |
< 1 ns |
|
| Συναρμολόγηση |
245±5oC, 3±1 δευτερόλεπτα |
|
| Αντίσταση σε διάλυση από συγκόλληση |
260±5oC, 10±1 δευτερόλεπτα |
|
| Συνθήκες αποθήκευσης της συσκευασίας με ταινία |
Θέρμανση αποθήκευσης |
5 ~ 40oC |
|
| |
Σχετική υγρασία |
Στο 65% |
|
| |
Χρόνος αποθήκευσης |
12 μήνες το πολύ |
|
Περιβαλλοντική απόδοση:
| Άρθρο |
Προδιαγραφές |
Συνθήκη δοκιμής |
|
| Προορισμός υγρασία |
△VV/ VV≤ ± 10% |
90% RH, 40oC, τάση λειτουργίας, 1000 ώρες |
|
| Θερμικό σοκ |
△VV/ VV≤ ± 10% |
-40 oC έως 85 oC, κύκλος 30 λεπτών, 5 κύκλοι |
|
| Πλήρης τάση φορτίου |
△VV/ VV≤ ± 10% |
Εργασιακή τάση, 85oC, 1000 ώρες |
|
Ποσότητα προϊόντων στην συσκευασία με ταινίες:
|
ΕΠΕ μεγέθους
(ΕΥΕΔ)
|
0402
(1005)
|
| Τυποποιημένη ποσότητα συσκευασίας (PCS / τροχό) |
10,000 |
