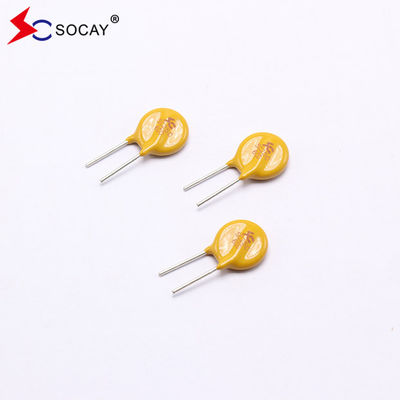

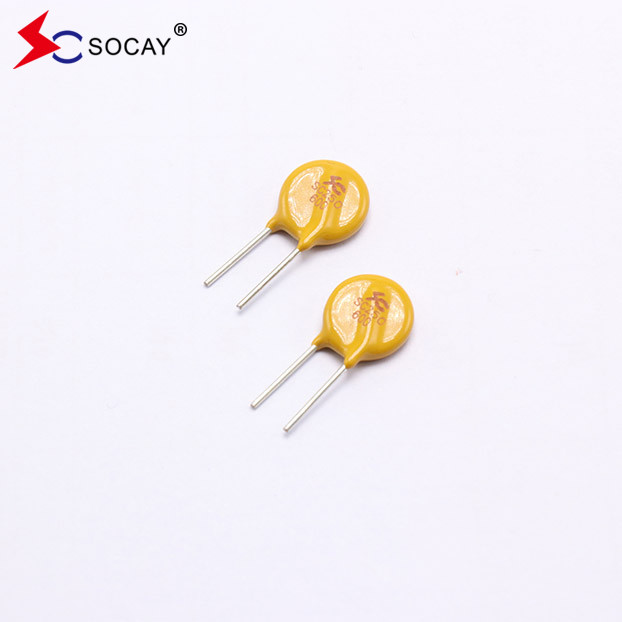

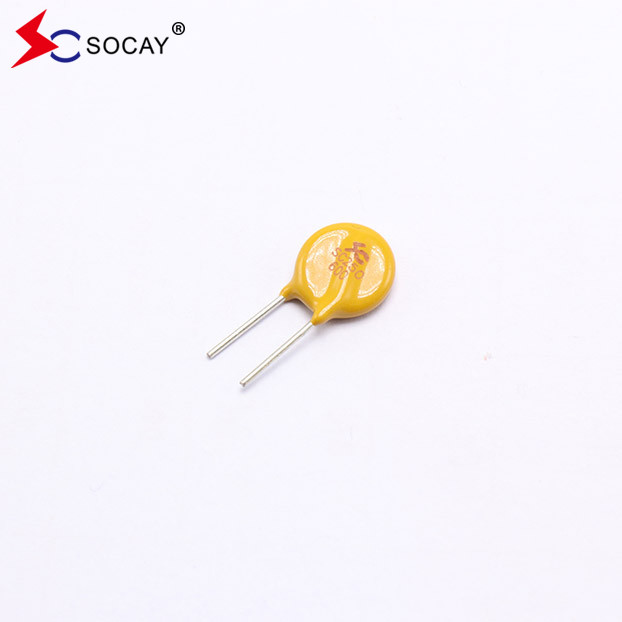

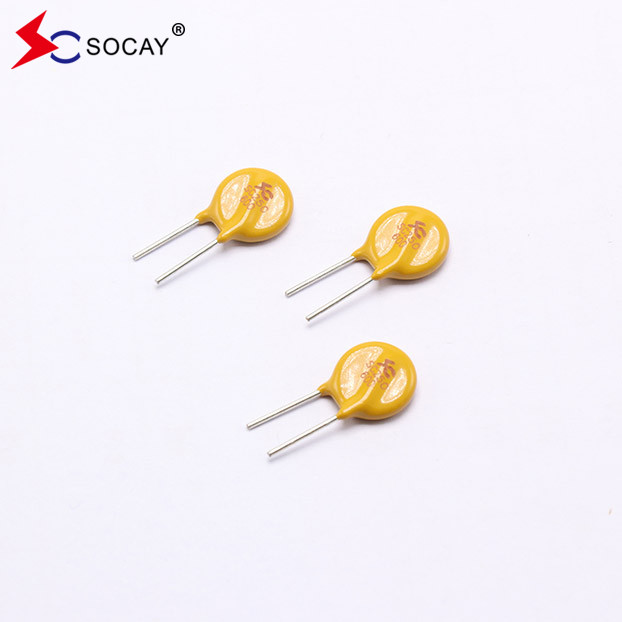

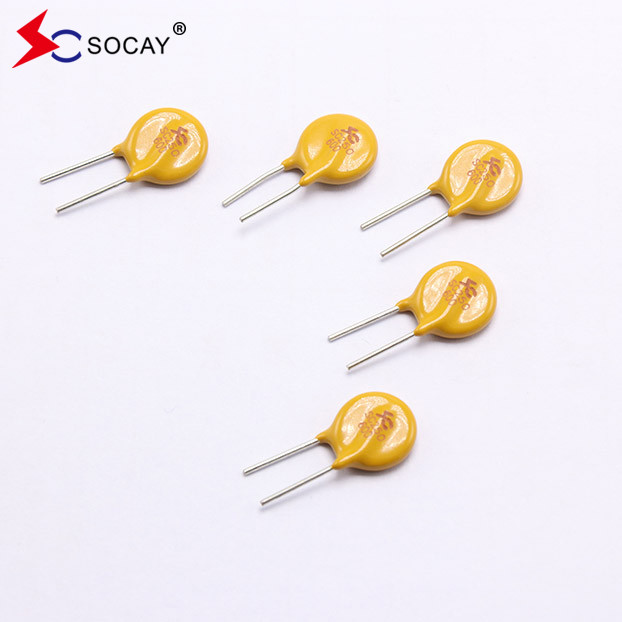

Αρχικό εργοστάσιο SOCAY επαναπροσαρμόσιμο πολυμερές PPTC SC250-600CZ0D σε απόθεμα
Επαναπροσαρμόσιμο PPTC πολυμερούς- Δεν ξέρω.ΠΛΑΣΙΚΟ ΠΕΡΙΛΗΜΑ:Το SC250-600CZ0D_v98.1.pdf
Ηλεκτρικές παραμέτρους:
| Αριθμός τμήματος |
Εγώ...Κρατήστε(Α) |
Εγώ...ταξίδι(Α) |
Vμέγιστο
(Vdc)
|
Εγώ...μέγιστο
(Α)
|
ΠΔΤύπος
(W)
|
Μέγιστος χρόνος
Στον Τριπ
|
Rύπαρξη |
| Επαναπροσαρμόσιμο PPTC πολυμερούς |
|
|
|
|
|
Τρέχων
(Α)
|
Χρόνος
(Σ)
|
Rελάχιστο
(Ω)
|
Rμέγιστο
(Ω)
|
R1μέγιστο
(Ω)
|
|
Δελτίο ΕΚΑΧ αριθ.
|
0.60 |
1.20 |
220 |
3.0 |
4.0 |
3.0 |
10.0 |
0.50 |
0.75 |
1.13 |
| |
Σχετικά με τα PPTC
Οι συσκευές PTC (πολυμετρικός θετικός συντελεστής θερμοκρασίας) μπορούν να βοηθήσουν στην προστασία από υπερχείλιες τάσεις και αποτυχίες υπερθερμοκρασίας.Οι συσκευές τύπου θερμοστάτη περιορίζουν τη ροή επικίνδυνα μεγάλων ρεύματος κατά τις συνθήκες σφάλματοςΩστόσο, διαφέρει από τις παραδοσιακές ασφάλειες που μπορούν να χρησιμοποιηθούν μόνο μία φορά και πρέπει να αντικατασταθούν.Η συσκευή PTC που η Jidentong έχει προσεκτικά κατασκευασθεί για πολλά χρόνια μπορεί να επανασταθμιστεί μετά την αντιμετώπιση προβλημάτων και την αποσύνδεση της παροχής ενέργειαςΟι συσκευές προστασίας κυκλωμάτων PTC είναι κατασκευασμένες από πολυμερή πρώτες ύλες PTC που αναμιγνύονται με σωματίδια νανοοδηγών.το υλικό δεσμεύει στενά τον αγωγό σε κρυσταλλική δομήΩστόσο, όταν ένα μεγάλο ρεύμα περνά μέσα ή η θερμοκρασία του περιβάλλοντος αυξάνεται, προκαλώντας την θερμοκρασία της συσκευής να είναι υψηλότερη από τη θερμοκρασία λειτουργίας,οι αγωγοί στο πολυμερές λιώνουν και γίνονται ακανόνιστοι, προκαλώντας την επέκταση του όγκου και αυξάνοντας την αντίσταση γρήγορα.
Τυπικές εφαρμογές επαναπροσδιορίσιμων ασφάλειες σε ηλεκτρονικά κυκλώματα:
1Προστασία του φορτιστή μπαταρίας
Στο κύκλωμα του φορτιστή μπαταρίας,η μη ρυθμιζόμενη τάση εξόδου συνεχούς ρεύματος του μετατροπέα ισχύος ρυθμίζεται από το κύκλωμα σταθεροποίησης τάσης και μετατρέπεται σε κατάλληλη τάση για την φόρτιση της μπαταρίαςΟι συσκευές PPTC και οι συσκευές προστασίας από υπερφόρτωση τάσης συνεργάζονται μεταξύ τους για την προστασία από τα ακόλουθα σφάλματα:
* Υπερβολικό ρεύμα. Υπερβολικό ρεύμα μπορεί να βλάψει το FET ισχύος ή τη μπαταρία.
* Αντίστροφη πολικότητα. Σε αυτό το σημείο, η δίοδος ενεργοποιείται και η συσκευή PPTC εισέρχεται σε κατάσταση υψηλής αντίστασης για τον περιορισμό του ρεύματος.
*Η τάση είναι πολύ υψηλή.Σε αυτή την περίπτωση, η συσκευή προστασίας από υπερφόρτωση τάσης λειτουργεί και η συσκευή PPTC περιορίζει το ρεύμα.
Επαναπροσαρμόσιμα χαρακτηριστικά PPTC πολυμερούς:
|
u Συμμόρφωση με το RoHS και απαλλαγή από αλογένια
u Συσκευές με ακτινοβολία μολύβδου
u Επεξεργασμένο, αντιφλεγμονώδες μονωτικό υλικό epoxy polymer που πληροί τις απαιτήσεις UL94V-0
u ρεύμα λειτουργίας PPTC επαναπροσαρμόσιμης ασφάλειας: 0,90A, μέγιστη τάση: 60Vdc, θερμοκρασία λειτουργίας: -40°C έως +85°C
|
Επαναστηριζόμενες εφαρμογές PPTC πολυμερών:
|
u Κέντρα USB, θύρες και περιφερειακά
u Δυναμικές θύρες
u θύρες IEEE1394
u Προστασία κινητήρα
u Υπολογιστές και περιφερειακό εξοπλισμό
u Γενική ηλεκτρονική
|
Διάγραμμα αναφοράς της θερμοκρασίαςΚρατήστε(Α):
| Θέρμανση λειτουργίας περιβάλλοντος |
-40°C |
-20°C |
0°C |
23°C |
30°C |
40°C |
50°C |
60°C |
70°C |
85°C |
| Ποσοστό μείωσης |
145% |
130% |
120% |
100% |
95% |
88% |
80% |
71% |
66% |
56% |
Διαδικασίες δοκιμής και απαιτήσεις:
| Δοκιμή |
Προϋποθέσεις δοκιμής |
Κριτήρια αποδοχής/απορρίψεως |
| Αντίσταση |
Σε ατμόσφαιρα @ 25±2°C |
Rmin≤R≤Rmax |
| Κρατήστε ρεύμα |
60 λεπτά, σε θερμοκρασία 25 ± 2 °C, σε ατμόσφαιρα |
Χωρίς ταξίδι. |
| Ώρα για Ταξίδι |
Διορισμένο ρεύμα, Vmax, @25±2°C |
T≤Μέγιστος χρόνος ταξιδιού |
| Ζωή του κύκλου του ταξιδιού |
Vmax, Imax, 100 κύκλοι |
Χωρίς τόξο ή καύση |
| Αντοχή στο Ταξίδι |
Vmax, 24 ώρες |
Χωρίς τόξο ή καύση |
Επαναπροσαρμόσιμες φυσικές προδιαγραφές PPTC πολυμερούς:
| Υλικό μολύβδου |
0.03-1.85A Χάλυβας χάλυβα χάλυβα
2.50-5.00Α Χάλυβας χάλυβα
|
| Χαρακτηριστικά συγκόλλησης |
Δυνατότητα συγκόλλησης σύμφωνα με το MIL-STD-202, μέθοδο 208E |
| Ισολυτικό υλικό |
Το ανθεκτικό στη φλόγα επωξικό πολυμερές που έχει στερεωθεί πληροί τις απαιτήσεις UL 94V-0. |
| Ετικέτα συσκευής |
Σημείωση: |
Επαναπροσαρμόσιμη συσκευασία PPTC πολυμερούς Ποσότητα:
| Αριθμός τμήματος |
Ποσότητα (τμήματα/τυλί) |
|
Δελτίο ΕΚΑΧ αριθ.
|
500 |
