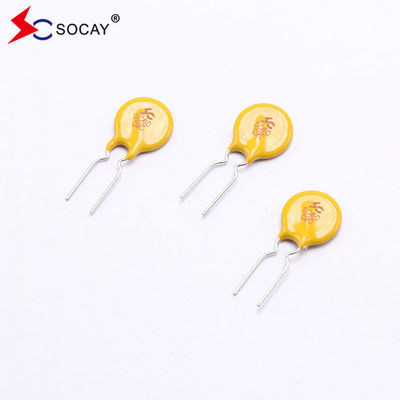

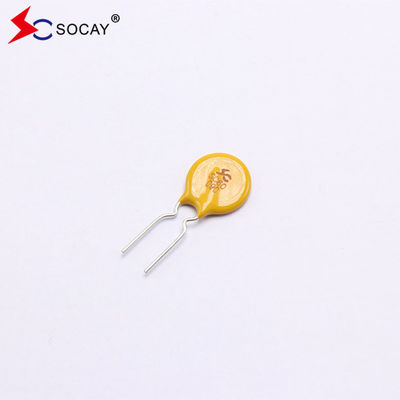

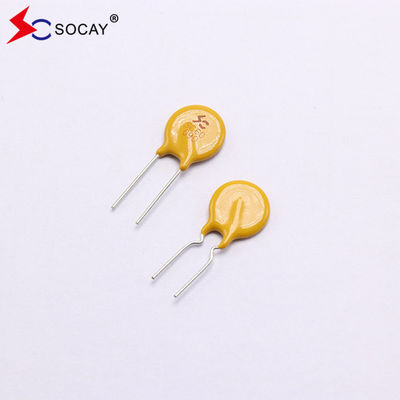

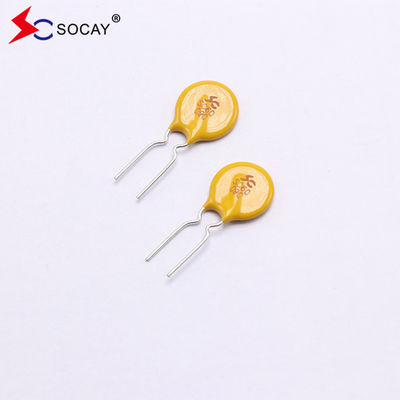

Ραδιακό μολύβι PPTC επαναπροσδιορίσιμη ασφάλεια SC60-090CW0D I διατηρήστε 0,9A Μέγιστη τάση 60Vdc
Πληροφοριακό δελτίο PPTC για επαναπροσαρμόσιμες ασφάλειες:ΣΚ60-090CW0D_v96.2.pdf
Μέθοδοι επιλογής
1"Αξία περιεκτικότητας (ρεύμα διατήρησης) > κανονικό ρεύμα λειτουργίας στο κύκλωμα Vmax ≥ κανονική τάση στο κύκλωμα, θερμοκρασία περιβάλλοντος.
2"Σύνορο λειτουργίας του πελάτη διαιρούμενο με συντελεστή θερμοκρασίας ≤ ισχύς λειτουργίας του προϊόντος.
Ηλεκτρικές παραμέτρους:
| ΜέροςΑριθμός |
Εγώ...Κρατήστε(Α) |
Εγώ...ταξίδι(Α) |
Vμέγιστο
(Vdc)
|
Εγώ...μέγιστο
(Α)
|
ΠΔΤύπος
(W)
|
Μέγιστος χρόνος
Στον Τριπ
|
Rύπαρξη |
| Επαναστημήσιμη ασφάλεια PPTC |
|
|
|
|
|
Τρέχων
(Α)
|
Χρόνος
(Σ)
|
Rελάχιστο
(Ω)
|
Rμέγιστο
(Ω)
|
R1μέγιστο
(Ω)
|
| Σημείωση: |
0.90 |
1.80 |
60 |
40 |
1.00 |
4.5 |
10.0 |
0.20 |
0.31 |
0.47 |
| |
Χαρακτηριστικά του θερμιστή με θετικό συντελεστή θερμοκρασίας PPTC πολυμερούς (αναπροσαρμόσιμη ασφάλεια)
> Ευαίσθητη στο ρεύμα και τη θερμοκρασία, η αντίσταση αυξάνεται με την αύξηση της θερμοκρασίας και του ρεύματος.
> Η ταχύτητα απόκρισης του θερμιστή με θετικό συντελεστή θερμοκρασίας PPTC είναι αργή, γενικά δεκάδες χιλιοστά του δευτερολέπτου ή ακόμη και δευτερολέπτου,και το ρεύμα δεν ρέει μέσα από τον θερμοστάτη PPTC πολυμερούς θετικού συντελεστή θερμοκρασίας (αναπροσαρμόσιμη ασφάλεια). συναφή·
> Διαθέτει χαρακτηριστικά αυτοανακατάστασης και μπορεί να χρησιμοποιείται επανειλημμένα σε κυκλώματα εντός του ονομαστικού εύρους χρήσης του·
> Ο θερμοστάτης PPTC με θετικό συντελεστή θερμοκρασίας από πολυμερές (επαναπροσαρμόσιμη ασφάλεια) έχει χαμηλή τιμή αντίστασης υπό κανονικές συνθήκες λειτουργίας του κυκλώματος και δεν έχει σχεδόν καμία επίδραση στο κύκλωμα.
> Όταν χρησιμοποιείται, ο θερμοστάτης PPTC πολυμερούς θετικού συντελεστή θερμοκρασίας (αναπροσαρμόσιμη ασφάλεια) συνδέεται κατά σειρά στο κύκλωμα.
> Το προϊόν PPTC με θετικό συντελεστή θερμοκρασίας από πολυμερές (αναπροσαρμόσιμη ασφάλεια) διατηρεί ρεύμα 30mA ~ 14A και μέγιστη τάση αντοχής 5V ~ 600V.
Εφαρμογές PPTC επαναπροσαρμόσιμων ασφαλιστηρίων:
|
u Κέντρα USB, θύρες και περιφερειακά
u Δυναμικές θύρες
u θύρες IEEE1394
u Προστασία κινητήρα
u Υπολογιστές και περιφερειακό εξοπλισμό
u Γενική ηλεκτρονική
|
Διάγραμμα αναφοράς της θερμοκρασίαςΚρατήστε(Α):
| Θέρμανση λειτουργίας περιβάλλοντος |
-40°C |
-20°C |
0°C |
23°C |
30°C |
40°C |
50°C |
60°C |
70°C |
85°C |
| Ποσοστό μείωσης |
145% |
130% |
120% |
100% |
95% |
88% |
80% |
71% |
66% |
56% |
Διαδικασίες δοκιμής και απαιτήσεις:
| Δοκιμή |
Προϋποθέσεις δοκιμής |
Κριτήρια αποδοχής/απορρίψεως |
| Αντίσταση |
Σε ατμόσφαιρα @ 25±2°C |
Rmin≤R≤Rmax |
| Κρατήστε ρεύμα |
60 λεπτά, σε θερμοκρασία 25 ± 2 °C, σε ατμόσφαιρα |
Χωρίς ταξίδι. |
| Ώρα για Ταξίδι |
Διορισμένο ρεύμα, Vmax, @25±2°C |
T≤Μέγιστος χρόνος ταξιδιού |
| Ζωή του κύκλου του ταξιδιού |
Vmax, Imax, 100 κύκλοι |
Χωρίς τόξο ή καύση |
| Αντοχή στο Ταξίδι |
Vmax, 24 ώρες |
Χωρίς τόξο ή καύση |
Φυσικές προδιαγραφές επαναπροσδιορίσιμων ασφαλτηρίων PPTC:
| Υλικό μολύβδου |
0.03-1.85A Χάλυβας χάλυβα χάλυβα
2.50-5.00Α Χάλυβας χάλυβα
|
| Χαρακτηριστικά συγκόλλησης |
Δυνατότητα συγκόλλησης σύμφωνα με το MIL-STD-202, μέθοδο 208E |
| Ισολυτικό υλικό |
Το ανθεκτικό στη φλόγα επωξικό πολυμερές που έχει στερεωθεί πληροί τις απαιτήσεις UL 94V-0. |
| Ετικέτα συσκευής |
Σημείωση: |
Ποσότητα συσκευασίας PPTC επαναπροσαρμόσιμης ασφάλειας:
| Αριθμός τμήματος |
Ποσότητα (τμήματα/τυλί) |
|
Σημείωση:
|
1000 |
Εφαρμογές
Ψηφιακά προϊόντα, Κάμερες, Κινητά τηλέφωνα, Φωτογραφικά πλαίσια, Πίνακες ελέγχου, Παιχνίδια, LCD, Πηγές ρεύματος, Εξοπλισμός Επικοινωνιών, Προϊόντα Ασφάλειας, Ακουστικό, Μετατροπείς.Χρησιμοποιείται σε σχεδόν όλα τα προϊόντα παροχής ενέργειας χαμηλής τάσης, και συσκευασίες προστασίας από κεραυνές, κλπ.
