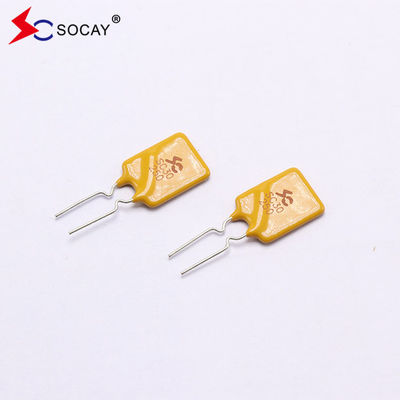

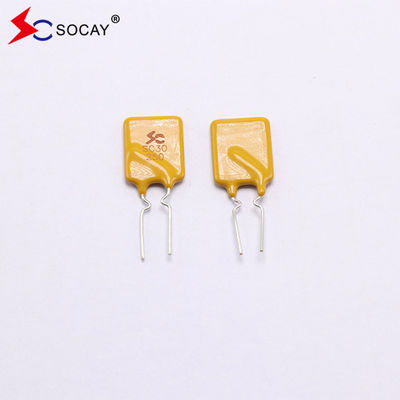

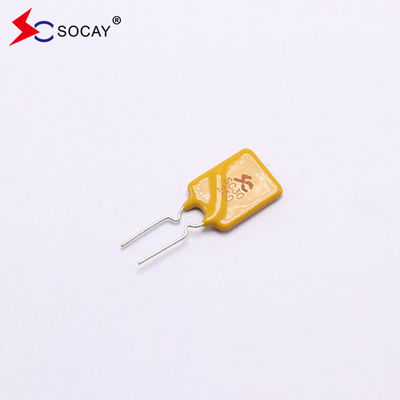

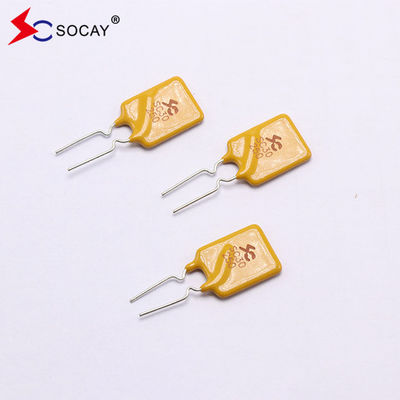

SC30-250SW0D 2.5A PPTC επαναπροσαρμόσιμη ασφάλεια Μέγιστη τάση 30Vdc πληροί τις απαιτήσεις UL94V-0
ΠΛΑΣΙΚΟ ΠΕΡΙΛΗΜΑ:SC30-250SW0D_v96.2.pdf
Ηλεκτρικές παραμέτρους:
| Αριθμός τμήματος |
Κρατάω (Α) |
Επίσκεψη (Α) |
V max
(Vdc)
|
Μέγιστο
(Α)
|
Δοκιμαστικό
(W)
|
Μέγιστος χρόνος
Στον Τριπ
|
Αντίσταση |
| |
|
|
|
|
|
Τρέχων
(Α)
|
Χρόνος
(Σ)
|
R min
(Ω)
|
R μέγιστο
(Ω)
|
R1max
(Ω)
|
| SC16-600SZ0D |
6.00 |
12.00 |
16 |
40 |
2.80 |
30.0 |
5.8 |
0.010 |
0.020 |
0.035 |
|
|
Παρακαλούμε επικοινωνήστε μαζί μας εάν χρειάζεστε πλήρες δελτίο δεδομένων ή περισσότερες πληροφορίες
Χαρακτηριστικά προϊόντος των επαναπροσδιορίσιμων ασφάλειες:
Η πιο προφανής διαφορά μεταξύ των αναπροσαρμόσιμων ασφαλιστηρίων από πολυμερή και των συνηθισμένων ασφαλιστηρίων είναι τα χαρακτηριστικά επαναπροσαρμογής τους.μια πολυμερή επαναπροσδιορίσιμη ασφάλεια μπορεί να παρέχει προστασία από υπερχρονισμό πολλές φορές ενώ μια κανονική ασφάλεια πρέπει να αντικατασταθεί μόλις εκραγεί για να λειτουργήσει σωστά το κύκλωμαΣε υπερθερμό και υπερ-υρετό περιβάλλον, ορισμένα χαρακτηριστικά των αναπροσαρμόσιμων ασφαλειών από πολυμερή ενδέχεται να υποστούν βλάβη.η διάρκεια ζωής των αναπροσαρμόσιμων ασφάλτων από πολυμερή μπορεί να θεωρηθεί απεριόριστη.
Επιλογή επανεκκίνησης ασφάλειας:
Κατά την επιλογή του PPTC, πρέπει γενικά να τηρούνται οι ακόλουθες αρχές και το κατάλληλο μοντέλο πρέπει να επιλέγεται με βάση τη μέγιστη τάση λειτουργίας V της γραμμής,το κανονικό ρεύμα λειτουργίας I, το ρεύμα σφάλματος IF και η μέγιστη θερμοκρασία περιβάλλοντος TMAX.
1Επιλογή IH διατηρητικού ρεύματος: το IH διατηρητικού ρεύματος είναι ελαφρώς μεγαλύτερο από το IH λειτουργικού ρεύματος.
2. Επιλογή του ρεύματος ελαττώματος IF: το ρεύμα ελαττώματος IF πρέπει να είναι μεγαλύτερο από το ρεύμα ενεργοποίησης IT και μικρότερο από το μέγιστο ρεύμα Imax.
3. Μέγιστη τάση V max: Η μέγιστη τάση V max είναι μεγαλύτερη από την τάση λειτουργίας της γραμμής. Κατά την επιλογή PPTC, η θερμοκρασία λειτουργίας πρέπει να λαμβάνεται υπόψη και να μειώνεται.
Διάγραμμα αναφοράς της θερμοκρασίαςΚρατήστε(Α):
| Θέρμανση λειτουργίας περιβάλλοντος |
-40°C |
-20°C |
0°C |
23°C |
30°C |
40°C |
50°C |
60°C |
70°C |
85°C |
| Ποσοστό μείωσης |
145% |
130% |
120% |
100% |
95% |
88% |
80% |
71% |
66% |
56% |
Διαδικασίες δοκιμής και απαιτήσεις:
| Δοκιμή |
Προϋποθέσεις δοκιμής |
Κριτήρια αποδοχής/απορρίψεως |
| Αντίσταση |
Σε ατμόσφαιρα @ 25±2°C |
Rmin≤R≤Rmax |
| Κρατήστε ρεύμα |
60 λεπτά, σε θερμοκρασία 25 ± 2 °C, σε ατμόσφαιρα |
Χωρίς ταξίδι. |
| Ώρα για Ταξίδι |
Διορισμένο ρεύμα, Vmax, @25±2°C |
T≤Μέγιστος χρόνος ταξιδιού |
| Ζωή του κύκλου του ταξιδιού |
Vmax, Imax, 100 κύκλοι |
Χωρίς τόξο ή καύση |
| Αντοχή στο Ταξίδι |
Vmax, 24 ώρες |
Χωρίς τόξο ή καύση |
Φυσικές προδιαγραφές:
| Υλικό μολύβδου |
0.03-1.85A Χάλυβας χάλυβα χάλυβα
2.50-5.00Α Χάλυβας χάλυβα
|
| Χαρακτηριστικά συγκόλλησης |
Δυνατότητα συγκόλλησης σύμφωνα με το MIL-STD-202, μέθοδο 208E |
| Ισολυτικό υλικό |
Το ανθεκτικό στη φλόγα επωξικό πολυμερές που έχει στερεωθεί πληροί τις απαιτήσεις UL 94V-0. |
| Ετικέτα συσκευής |
Σημείωση: |
Συσκευασία Ποσότητα:
| Αριθμός τμήματος |
Ποσότητα (τμήματα/τυλί) |
| Σημείωση: |
1000 |
Εφαρμογή
Ψηφιακά προϊόντα, κάμερες, κινητά τηλέφωνα, πλαίσια φωτογραφιών, πίνακες ελέγχου, παιχνίδια, οθόνες LCD, τροφοδοσίες,
Χρησιμοποιείται σε σχεδόν όλα τα προϊόντα παροχής ηλεκτρικής ενέργειας χαμηλής τάσης και σε συσκευές προστασίας από κεραυνές, κλπ.
