Επικαιροποιημένα συστήματα προστασίας από σπινθήρες

διαπραγματεύσιμα
MOQ
negotiable
τιμή
Επικαιροποιημένα συστήματα προστασίας από σπινθήρες
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα
Χαρακτηριστικά
Προδιαγραφές
Άρθρο: Προστατευτές σπινθήρων
Μέγεθος συσκευασίας: ΜΜΔ
ΕΝΑΝΤΙΟΝ: 140 ((119~221) V
IR/DC: 100M/50V
γ: 1.0pF
8/20μS: 1000A
Δοκιμασία επιτάχυνσης: 10KV / 150A, > 200T
Επισημαίνω:

Προστατευτές σπινθήρων SPG

,

Προστατευτές διαχωρισμού σπινθήρων SMD
Βασικές πληροφορίες
Τόπος καταγωγής: Shenzhen, Guangdong, Κίνα
Μάρκα: SOCAY
Πιστοποίηση: REACH,RoHS,ISO
Αριθμό μοντέλου: SCB-141N-SMD
Έγγραφο: Βιβλίο του προϊόντος PDF
Πληρωμής & Αποστολής Όροι
Χρόνος παράδοσης: 5-8 εργάσιμες ημέρες
Περιγραφή προϊόντων

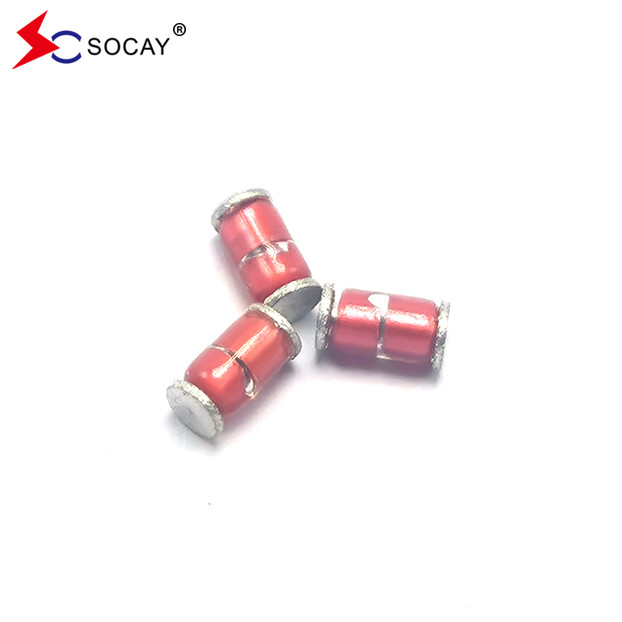

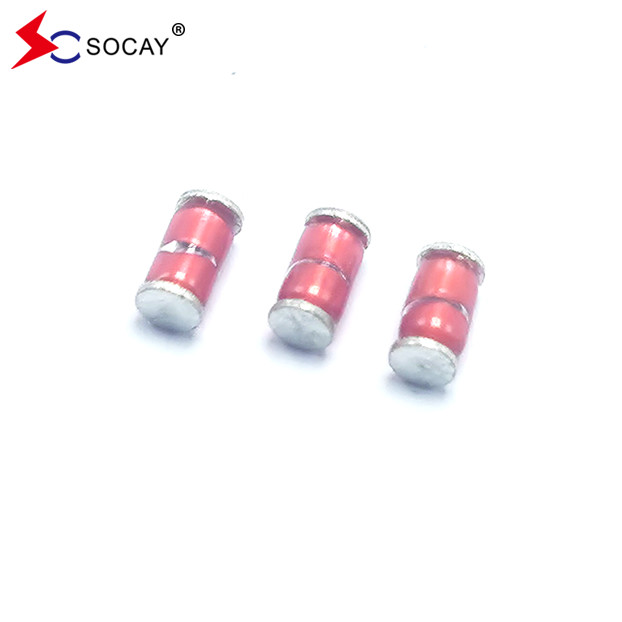

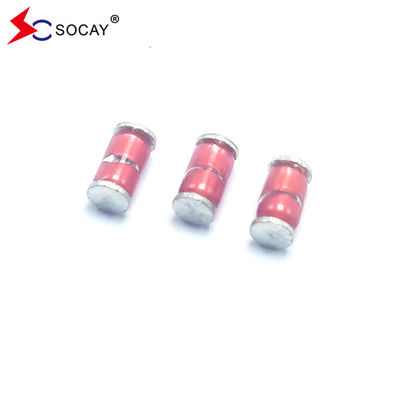

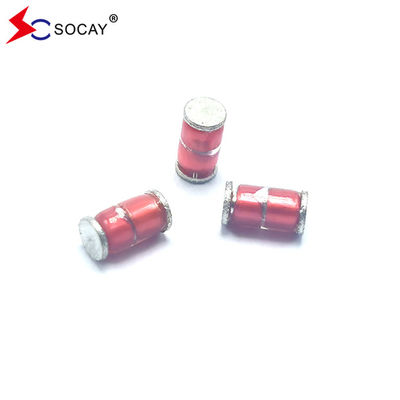

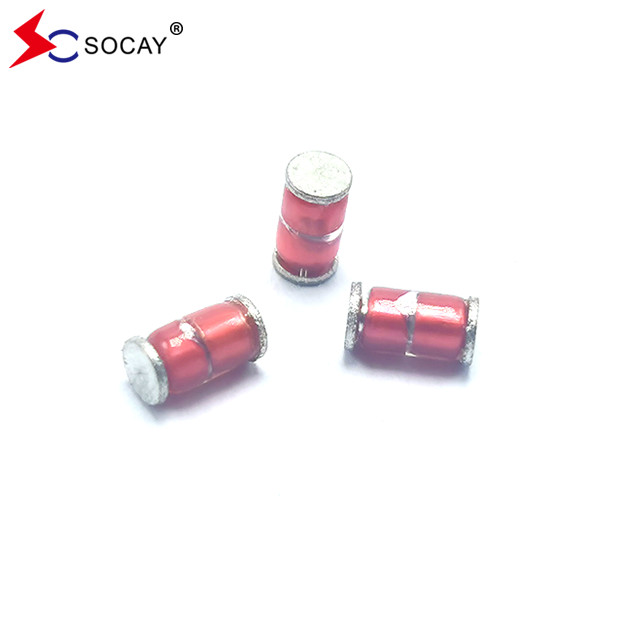

SOCAY SCB-141N-SMD SMD προστατευτές σπινθήρων (SPG) 1000A @8/20μS IR/DC 100M/50V



ΠΛΑΣΙΚΟ ΠΕΡΙΛΗΜΑ:SCB-SMD_v2204.1.pdf



ΜέροςΑριθμός

Συνεχής ρεύμα

Τετάρτη

Vs(V)

Ελάχιστο

Απομόνωση

Αντίσταση

IR ((OHM) /DC

Μέγιστο

Δυνατότητα

1KHZ-6Vmax

C (pF)

ΑύξησηΓχρέος

Δυναμικότητα

8/20 μS

 Ζωή κύματος Δοκιμή
SCB-141N-SMD 140 ((98~182) 100M / 50V 1.0 1000A 10KV / 150A, > 200T
SCB-181N-SMD 180 ((126~234) 100M / 50V 1.0 1000A 10KV / 150A, > 200T
SCB-201M-SMD 200 ((160~240) 100M /100V 1.0 1000A 10KV / 150A, > 200T
SCB-301M-SMD 300(240~360) 100M /100V 1.0 1000A 10KV / 150A, > 200T
SCB-401M-SMD 400 ((320~480) 100M / 250V 1.0 1000A 10KV / 150A, > 200T
SCB-501M-SMD 500 ((400~600) 100M / 250V 1.0 1000A 10KV / 150A, > 200T



Επικαιροποιημένα συστήματα προστασίας από σπινθήρες 0

Ι.Μέθοδος επιλογής/Ονομασία μοντέλου


1Για να γνωρίζουν την τάση λειτουργίας του πελάτη, το προϊόν, την πύλη εφαρμογής, το επίπεδο προστασίας.
2"Ελάχιστη τάση διακοπής συνεχούς ρεύματος > 1,2 φορές την κανονική τάση λειτουργίας συνεχούς ρεύματος.
3"Επιλέξτε τη συσκευασία, το μέγεθος και το ρυθμό ροής της συσκευής σύμφωνα με την πύλη εφαρμογής και το επίπεδο προστασίας.







Εφαρμογές:



Όλα τα είδη των προϊόντων ενέργειας, απομονωτές, μετατροπείς, ιατρικό εξοπλισμό, 485 μετατροπέας, προϊόντα επικοινωνίας, προϊόντα ασφαλείας.





Άρθρα Μέθοδος δοκιμής Τύπος
Συνεχή τάση σπινθήρα Μετρώντας την εκκίνηση της τάσης εκφόρτωσης (Vs) αυξάνοντας σταδιακά την εφαρμοσμένη τάση συνεχούς ρεύματος. Το δοκιμαστικό ρεύμα είναι 0,5mA μέγιστο. Και η τάση συνεχούς ρεύματος ανεβαίνει εντός των ορίων των 100V/s ((Vs<1000V) ή 500V/s ((Vs≥1000V).

Ποσοστό μεταβολής, εντός ± 30%

αντίσταση και χωρητικότητα μόνωσης,

συμμορφώνεται με τα χαρακτηριστικά.
Αντίσταση μόνωσης Μέτρηση της αντίστασης μόνωσης σε όλο το τερματικό με κανονική τάση, αλλά η τάση δοκιμής δεν υπερβαίνει την τάση DC.
Δυνατότητα Μέτρηση της ηλεκτροστατικής χωρητικότητας με την εφαρμογή τάσης μικρότερης των 6V (σε 1KHz) μεταξύ των τερματικών.
Στατική ζωή 10KV με συμπυκνωτή 1500pf εκφορτώνεται μέσω αντίστασης 2KΩ. 200 φορές σε διάστημα 10 δευτερολέπτων.

△Vs/Vs≤30%

Τα χαρακτηριστικά των άλλων στοιχείων πρέπει να πληρούν την καθορισμένη τιμή.

ρεύμα κύματος

Δυναμικότητα

 1.2/50μs & 8/20μs, 1000A, ηλεκτρικά συνδεδεμένα με αντίσταση (1~2 Ω), ±5 φορές, κάθε χρονικό διάστημα 60 δευτερόλεπτα. Στη συνέχεια, η εξωτερική εμφάνιση εξετάζεται οπτικά. Χωρίς ρωγμές και χωρίς αποτυχίες
Αντίσταση στο κρύο Μέτρηση μετά από -40°C/1000 HRS & κανονική θερμοκρασία/2 HRS. Τα χαρακτηριστικά συμμορφώνονται με τα ονομαστικά χαρακτηριστικά
Αντίσταση στη θερμότητα Μέτρηση μετά από 125 °C / 1000 HRS & κανονική θερμοκρασία/2 HRS.
Αντίσταση στην υγρασία Μέτρηση μετά την υγρασία 90~95°C ((45°C)) /1000 HRS & κανονική θερμοκρασία/2 HRS.
Κύκλος θερμοκρασίας 10 φορές επανάληψη του κύκλου -40°C /30min →φυσιολογική, θερμοκρασία/2 min →125°C/30min, μέτρηση μετά από φυσιολογική θερμοκρασία/2 HRS.
Ικανότητα συγκόλλησης Εφαρμόζεται ροή και βυθίζεται σε λιωμένη συγκόλληση σε θερμοκρασία 230 ± 5 °C για 3 δευτερόλεπτα μέχρι το σημείο 1,5 mm από το σώμα. Το σύρμα μολύβδου καλύπτεται ομοιόμορφα από συγκόλληση
Θέρμανση συγκόλλησης Μέτρηση αφού το καλώδιο μόλυβδου βυθιστεί σε σημείο 1,5 mm από το σώμα σε συγκόλληση 260 ± 5 °C για 10 δευτερόλεπτα Συμμορφώνεται με τα ονομαστικά χαρακτηριστικά
Δύναμη τράβηξης Εφαρμόστε φορτίο 0,5 kg για 10 δευτερόλεπτα Ο μόλυβδος δεν πρέπει να απομακρύνεται για να σπάσει
Δύναμη κάμψης Το καλώδιο μολύβδου πρέπει να λυγίζει στο σημείο 2 mm από το σώμα με 0,25 φορτίο και να επιστρέφει στο αρχικό σημείο του.



Επικαιροποιημένα συστήματα προστασίας από σπινθήρες 1


Τα κύρια προϊόντα της SOCAY περιλαμβάνουν ένα πλήρες φάσμα κεραμικών σωλήνων εκφόρτωσης αερίων (GDT), διόδων παροδικής καταστολής (TVS), καταστολέα ESD, καταστολέα υπερτάσεων θυρίστορα (TSS),Προστατευτές σπινθήρων (SPG), Βαριστορ (MOV), Βαριστορ Τσιπ (MLV), PTC επαναπροσδιορίσιμη ασφάλιστρα, αρνητικός συντελεστής θερμοκρασίας θερμοστήρες (NTC θερμοστήρες), Chip Bead, Diodes Schottky, Diode Zener, κλπ.Από το σχεδιασμό κυκλώματος έως τη δοκιμή του προϊόντος (και παροχή εκθέσεων δοκιμών)Με την εξαιρετική ποιότητα και την εξυπηρέτηση, η SOCAY έχει κερδίσει ευρεία επαίνεση από τους πελάτες και σεβασμό από τη βιομηχανία.
