Name: SCB-141N γυάλινος σωλήνας εκκένωσης άξονας 1.0pF 1000A κατάλληλος για τροφοδοσίες ηλεκτρικής ενέργειας
Brand: SOCAY
SKU: SCB-141N
Rating: 4.6 (183 reviews)

Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα

Χαρακτηριστικά

Προδιαγραφές

Ονομασία του προϊόντος: Προστατευτές σπινθήρων (SPG)

τύπος συσκευασίας: Αξονικό μολύβι

ΕΝΑΝΤΙΟΝ: 140 ((119~221) V

IR/DC: 100M/50V

γ: 1.0pF

8/20μS: 1000A

Δοκιμασία επιτάχυνσης: 10KV / 150A, > 200T

Επισημαίνω:

Πρωτεύον άξονα γυάλινου σωλήνα εκκένωσης

Κύβος εκκένωσης από γυαλί 1

Βασικές πληροφορίες

Τόπος καταγωγής: Shenzhen, Guangdong, Κίνα

Μάρκα: SOCAY

Πιστοποίηση: REACH,RoHS,ISO

Αριθμό μοντέλου: SCB-141N

Έγγραφο: Βιβλίο του προϊόντος PDF

Πληρωμής & Αποστολής Όροι

Συσκευασία λεπτομέρειες: ΑΜΜΟ συσκευασία χύδην

Χρόνος παράδοσης: 5-8 εργάσιμες ημέρες

Εκθεσιακός χώρος

SCB-141N γυάλινος σωλήνας εκκένωσης άξονας 1.0pF 1000A κατάλληλος για τροφοδοσίες ηλεκτρικής ενέργειας

Περιγραφή προϊόντων

Αξονικός σωλήνας εκκένωσης από γυαλί μολύβδου SCB-141N Vs 140 ((119~221) V 1.0pF @8/20μS 1000A Κατάλληλος για τροφοδοσίες ηλεκτρικής ενέργειας

ΠΛΑΣΙΚΟ ΠΕΡΙΛΗΜΑ:SCB_v2204.1.pdf

ΜέροςΑριθμός	Συνεχής ρεύμα Τετάρτη Vs(V)	Ελάχιστο Απομόνωση Αντίσταση IR ((OHM) /DC	Μέγιστο Δυνατότητα 1KHZ-6Vmax C (pF)	ΑύξησηΓχρέος Δυναμικότητα 8/20 μS	Ζωή κύματος Δοκιμή
SCB-141N	140 ((126~210)	100M / 50V	1.0	1000A	10KV / 150A, > 200T
SCB-181N	180 ((126~234)	100M / 50V	1.0	1000A	10KV / 150A, > 200T
SCB-201M	200 ((160~240)	100M /100V	1.0	1000A	10KV / 150A, > 200T
SCB-301M	300(240~360)	100M /100V	1.0	1000A	10KV / 150A, > 200T
SCB-401M	400 ((320~480)	100M / 250V	1.0	1000A	10KV / 150A, > 200T
SCB-501M	500 ((400~600)	100M / 250V	1.0	1000A	10KV / 150A, > 200T
SCB-601M	600 ((480~720)	100M / 250V	1.0	1000A	10KV / 150A, > 200T
SCB-701M	700 ((560~840)	100M / 250V	1.0	1000A	10KV / 150A, > 200T
SCB-102M	1000 ((800~1200)	100M / 500V	1.0	1000A	10KV / 150A, > 200T
SCB-122M	1200 ((960~1440)	100M / 500V	1.0	1000A	10KV / 150A, > 200T
SCB-152M	1500 ((1200~1800)	100M / 500V	1.0	1000A	10KV / 150A, > 200T

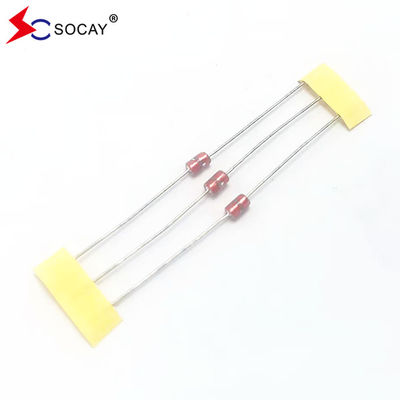

SCB-141N γυάλινος σωλήνας εκκένωσης άξονας 1.0pF 1000A κατάλληλος για τροφοδοσίες ηλεκτρικής ενέργειας 0

Χαρακτηριστικά:

u Σχεδόν μηδενικό ρεύμα διαρροής πριν από την τάση συμπίεσης

u Λιγότερη αποσύνθεση σε κατάσταση ενεργοποίησης/αποσύνδεσης.

u Υψηλή ικανότητα αντοχής σε επαναλαμβανόμενες κεραυνοβολίες.

u Χαμηλή χωρητικότητα ηλεκτροδίων (≤1,0pF) και υψηλή απομόνωση (≥100MΩ).

Υπόκειται στο RoHS.

U Διμερή συμμετρική.

u Απαίσθητη στην θερμοκρασία, την υγρασία και το φως.

u Θερμοκρασία λειτουργίας: -45 °C ~ +125 °C

u Θερμοκρασία αποθήκευσης: -45°C ~ +125°C

u πληροί το επίπεδο MSL 1, ανά J-STD-020

Εφαρμογές:

u Τροφοδοσίες ηλεκτρικής ενέργειας

u Εξάλειψη σπινθήρων του κινητήρα

u Αντιστοιχία ανάκαμψης σπινθήρων

u Προστασία παλμού γραμμής δεδομένων

u Ηλεκτρονικές συσκευές που απαιτούν συμμόρφωση με τις απαιτήσεις UL497A και UL497B

u Τηλεφώνημα/Φαξ/Μοντέμ

u Μεταβιβαστές/αποδέκτες σήματος υψηλής συχνότητας

u Δορυφορική κεραία

u Ραδιοενισχυτήρες

u Συστήματα συναγερμού

u Καθοδικοί σωλήνες ακτίνων σε οθόνες/τηλεοπτικές συσκευές

ΜέροςΑριθμός	Χρωματικός κωδικός1	Χρωματικός κωδικός2	Χρωματικός κωδικός3
SCB-141N	Μαύρο	Κίτρινο	-
SCB-181N	Γκρι	-	-
SCB-201M	Κόκκινο	-	-
SCB-301M	Πορτοκαλί	-	-
SCB-401M	Κίτρινο	-	-
SCB-501M	Πράσινο	-	-
SCB-601M	Μπλε	-	-
SCB-701M	Χορτοκόκκινο	-	-
SCB-102M	Μαύρο	-	-
SCB-122M	Μαύρο	Κόκκινο	Κόκκινο
SCB-152M	Μαύρο	Πράσινο	Κόκκινο

Άρθρα	Μέθοδος δοκιμής	Τύπος
Συνεχή τάση σπινθήρα	Μετρώντας την εκκίνηση της τάσης εκφόρτωσης (Vs) αυξάνοντας σταδιακά την εφαρμοσμένη τάση συνεχούς ρεύματος. Το δοκιμαστικό ρεύμα είναι 0,5mA μέγιστο. Και η τάση συνεχούς ρεύματος ανεβαίνει εντός των ορίων των 100V/s ((Vs<1000V) ή 500V/s ((Vs≥1000V).	Ποσοστό μεταβολής, εντός ± 30% αντίσταση και χωρητικότητα μόνωσης, συμμορφώνεται με τα χαρακτηριστικά.
Αντίσταση μόνωσης	Μέτρηση της αντίστασης μόνωσης σε όλο το τερματικό με κανονική τάση, αλλά η τάση δοκιμής δεν υπερβαίνει την τάση DC.
Δυνατότητα	Μέτρηση της ηλεκτροστατικής χωρητικότητας με την εφαρμογή τάσης μικρότερης των 6V (σε 1KHz) μεταξύ των τερματικών.
Στατική ζωή	10KV με συμπυκνωτή 1500pf εκφορτώνεται μέσω αντίστασης 2KΩ. 200 φορές σε διάστημα 10 δευτερολέπτων.	△Vs/Vs≤30% Τα χαρακτηριστικά των άλλων στοιχείων πρέπει να πληρούν την καθορισμένη τιμή.
ρεύμα κύματος Δυναμικότητα	1.2/50μs & 8/20μs, 1000A, ηλεκτρικά συνδεδεμένα με αντίσταση (1~2 Ω), ±5 φορές, κάθε χρονικό διάστημα 60 δευτερόλεπτα. Στη συνέχεια, η εξωτερική εμφάνιση εξετάζεται οπτικά.	Χωρίς ρωγμές και χωρίς αποτυχίες
Αντίσταση στο κρύο	Μέτρηση μετά από -40°C/1000 HRS & κανονική θερμοκρασία/2 HRS.	Τα χαρακτηριστικά συμμορφώνονται με τα ονομαστικά χαρακτηριστικά
Αντίσταση στη θερμότητα	Μέτρηση μετά από 125 °C / 1000 HRS & κανονική θερμοκρασία/2 HRS.
Αντίσταση στην υγρασία	Μέτρηση μετά την υγρασία 90~95°C ((45°C)) /1000 HRS & κανονική θερμοκρασία/2 HRS.
Κύκλος θερμοκρασίας	10 φορές επανάληψη του κύκλου -40°C /30min →φυσιολογική, θερμοκρασία/2 min →125°C/30min, μέτρηση μετά από φυσιολογική θερμοκρασία/2 HRS.
Ικανότητα συγκόλλησης	Εφαρμόζεται ροή και βυθίζεται σε λιωμένη συγκόλληση σε θερμοκρασία 230 ± 5 °C για 3 δευτερόλεπτα μέχρι το σημείο 1,5 mm από το σώμα.	Το σύρμα μολύβδου καλύπτεται ομοιόμορφα από συγκόλληση
Θέρμανση συγκόλλησης	Μέτρηση αφού το καλώδιο μόλυβδου βυθιστεί σε σημείο 1,5 mm από το σώμα σε συγκόλληση 260 ± 5 °C για 10 δευτερόλεπτα	Συμμορφώνεται με τα ονομαστικά χαρακτηριστικά
Δύναμη τράβηξης	Εφαρμόστε φορτίο 0,5 kg για 10 δευτερόλεπτα	Ο μόλυβδος δεν πρέπει να απομακρύνεται για να σπάσει
Δύναμη κάμψης	Το καλώδιο μολύβδου πρέπει να λυγίζει στο σημείο 2 mm από το σώμα με 0,25 φορτίο και να επιστρέφει στο αρχικό σημείο του.	Ο μόλυβδος δεν πρέπει να απομακρύνεται για να σπάσει

Συνεχή τάση σπινθήρα	Μετρώντας την εκκίνηση της τάσης εκφόρτωσης (Vs) αυξάνοντας σταδιακά την εφαρμοσμένη τάση συνεχούς ρεύματος. Το δοκιμαστικό ρεύμα είναι 0,5mA μέγιστο. Και η τάση συνεχούς ρεύματος ανεβαίνει εντός των ορίων των 100V/s ((Vs<1000V) ή 500V/s ((Vs≥1000V).	Ποσοστό μεταβολής, εντός ± 30% αντίσταση και χωρητικότητα μόνωσης, συμμορφώνεται με τα χαρακτηριστικά.
Αντίσταση μόνωσης	Μέτρηση της αντίστασης μόνωσης σε όλο το τερματικό με κανονική τάση, αλλά η τάση δοκιμής δεν υπερβαίνει την τάση DC.
Δυνατότητα	Μέτρηση της ηλεκτροστατικής χωρητικότητας με την εφαρμογή τάσης μικρότερης των 6V (σε 1KHz) μεταξύ των τερματικών.
Στατική ζωή	10KV με συμπυκνωτή 1500pf εκφορτώνεται μέσω αντίστασης 2KΩ. 200 φορές σε διάστημα 10 δευτερολέπτων.	△Vs/Vs≤30% Τα χαρακτηριστικά των άλλων στοιχείων πρέπει να πληρούν την καθορισμένη τιμή.
ρεύμα κύματος Δυναμικότητα	1.2/50μs & 8/20μs, 1000A, ηλεκτρικά συνδεδεμένα με αντίσταση (1~2 Ω), ±5 φορές, κάθε χρονικό διάστημα 60 δευτερόλεπτα. Στη συνέχεια, η εξωτερική εμφάνιση εξετάζεται οπτικά.	Χωρίς ρωγμές και χωρίς αποτυχίες
Αντίσταση στο κρύο	Μέτρηση μετά από -40°C/1000 HRS & κανονική θερμοκρασία/2 HRS.	Τα χαρακτηριστικά συμμορφώνονται με τα ονομαστικά χαρακτηριστικά
Αντίσταση στη θερμότητα	Μέτρηση μετά από 125 °C / 1000 HRS & κανονική θερμοκρασία/2 HRS.
Αντίσταση στην υγρασία	Μέτρηση μετά την υγρασία 90~95°C ((45°C)) /1000 HRS & κανονική θερμοκρασία/2 HRS.
Κύκλος θερμοκρασίας	10 φορές επανάληψη του κύκλου -40°C /30min →φυσιολογική, θερμοκρασία/2 min →125°C/30min, μέτρηση μετά από φυσιολογική θερμοκρασία/2 HRS.
Ικανότητα συγκόλλησης	Εφαρμόζεται ροή και βυθίζεται σε λιωμένη συγκόλληση σε θερμοκρασία 230 ± 5 °C για 3 δευτερόλεπτα μέχρι το σημείο 1,5 mm από το σώμα.	Το σύρμα μολύβδου καλύπτεται ομοιόμορφα από συγκόλληση
Θέρμανση συγκόλλησης	Μέτρηση αφού το καλώδιο μόλυβδου βυθιστεί σε σημείο 1,5 mm από το σώμα σε συγκόλληση 260 ± 5 °C για 10 δευτερόλεπτα	Συμμορφώνεται με τα ονομαστικά χαρακτηριστικά
Δύναμη τράβηξης	Εφαρμόστε φορτίο 0,5 kg για 10 δευτερόλεπτα	Ο μόλυβδος δεν πρέπει να απομακρύνεται για να σπάσει
Δύναμη κάμψης	Το καλώδιο μολύβδου πρέπει να λυγίζει στο σημείο 2 mm από το σώμα με 0,25 φορτίο και να επιστρέφει στο αρχικό σημείο του.	Ο μόλυβδος δεν πρέπει να απομακρύνεται για να σπάσει

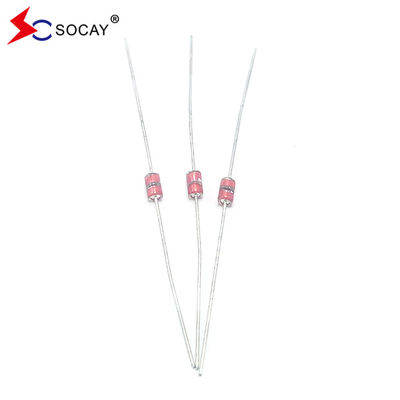

SCB-141N γυάλινος σωλήνας εκκένωσης άξονας 1.0pF 1000A κατάλληλος για τροφοδοσίες ηλεκτρικής ενέργειας 1

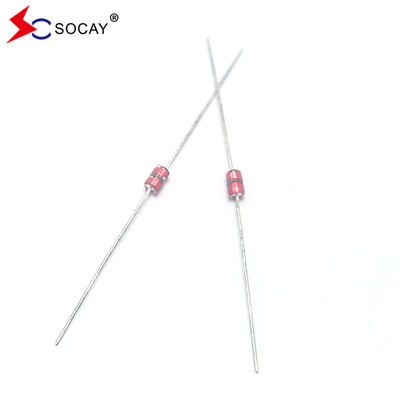

SCB-141N γυάλινος σωλήνας εκκένωσης άξονας 1.0pF 1000A κατάλληλος για τροφοδοσίες ηλεκτρικής ενέργειας 2
