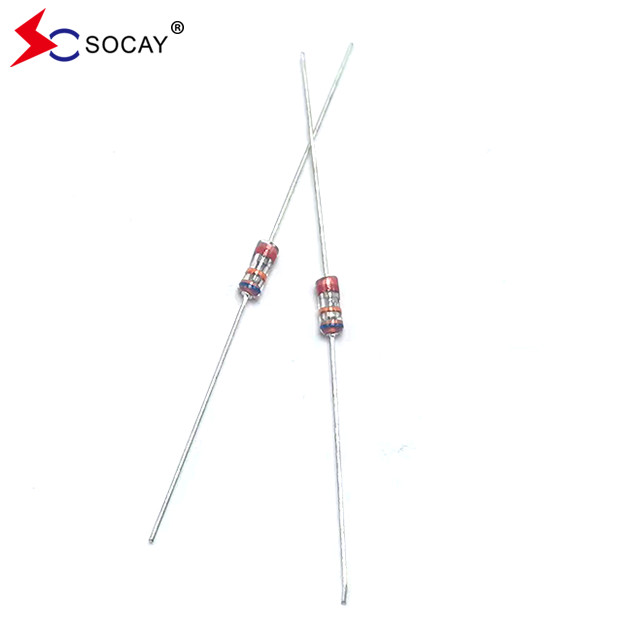

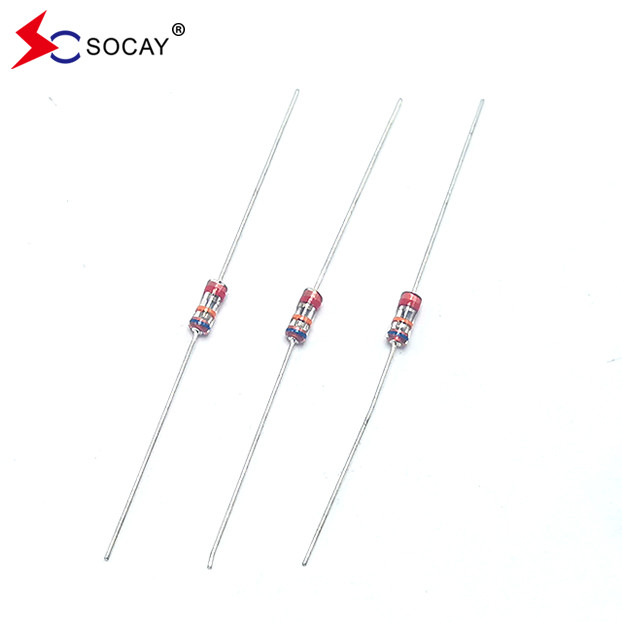

Name: SCBE-141N Αξιακός σωλήνας εκκένωσης από γυαλί με μόλυβδο SPG 140 VS Συγκρατητής σπινθήρων
Brand: SOCAY
SKU: SCBE-141N
Rating: 4.9 (143 reviews)

Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα

Χαρακτηριστικά

Προδιαγραφές

Ονομασία του προϊόντος: Προστατευτές σπινθήρων (SPG)

τύπος συσκευασίας: Αξονικό μολύβι

ΕΝΑΝΤΙΟΝ: 140 ((98~182) V

IR/DC: 100M/50V

γ: 1.0pF

8/20μS: 1000A

Δοκιμασία επιτάχυνσης: 10KV / 150A, > 200T

Επισημαίνω:

Κύβος εκκένωσης από γυαλί 140 VS

Αξονικός σωλήνας εκκένωσης από γυαλί μολύβδου

Αξιογενής συσσωρευτής σπινθήρων

Βασικές πληροφορίες

Τόπος καταγωγής: Shenzhen, Guangdong, Κίνα

Μάρκα: SOCAY

Πιστοποίηση: REACH,RoHS,ISO

Αριθμό μοντέλου: SCBE-141N

Έγγραφο: Βιβλίο του προϊόντος PDF

Πληρωμής & Αποστολής Όροι

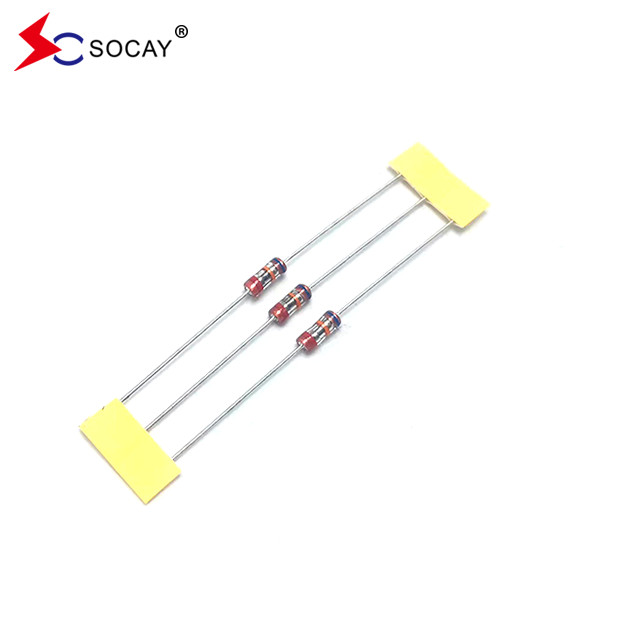

Συσκευασία λεπτομέρειες: ΑΜΜΟ συσκευασία χύδην

Χρόνος παράδοσης: 5-8 εργάσιμες ημέρες

Εκθεσιακός χώρος

SCBE-141N Αξιακός σωλήνας εκκένωσης από γυαλί με μόλυβδο SPG 140 VS Συγκρατητής σπινθήρων

Περιγραφή προϊόντων

Σωλήνες εκκένωσης γυαλιού της σειράς SOCAY SCBE SCBE-141N SPG 140VS Χαμηλή χωρητικότητα ηλεκτροδίων (≤1,0 pF)

ΠΛΑΣΙΚΟ ΠΕΡΙΛΗΜΑ:SCBE_v2204.1.pdf

ΜέροςΑριθμός	Συνεχής ρεύμα Τετάρτη Vs(V)	Ελάχιστο Απομόνωση Αντίσταση IR ((OHM) /DC	Μέγιστο Δυνατότητα 1KHZ-6Vmax C (pF)	ΑύξησηΓχρέος Δυναμικότητα 8/20 μS	Ζωή κύματος Δοκιμή
SCBE-141N	140 ((98~182)	100M / 50V	1.0	1000A	10KV / 150A, > 200T
SCBE-201M	200 ((160~240)	100M /100V	1.0	1000A	10KV / 150A, > 200T
SCBE-251M	250 ((200~300)	100M /100V	1.0	1000A	10KV / 150A, > 200T
SCBE-301M	300(240~360)	100M /100V	1.0	1000A	10KV / 150A, > 200T
SCBE-401M	400 ((320~480)	100M / 250V	1.0	1000A	10KV / 150A, > 200T
SCBE-501M	500 ((400~600)	100M / 250V	1.0	1000A	10KV / 150A, > 200T
SCBE-601M	600 ((480~720)	100M / 250V	1.0	1000A	10KV / 150A, > 200T
SCBE-102M	1000 ((800~1200)	100M / 500V	1.0	1000A	10KV / 150A, > 200T
SCBE-122M	1200 ((960~1440)	100M / 500V	1.0	1000A	10KV / 150A, > 200T

SCBE-141N Αξιακός σωλήνας εκκένωσης από γυαλί με μόλυβδο SPG 140 VS Συγκρατητής σπινθήρων 0

Χαρακτηριστικά:

u Σχεδόν μηδενικό ρεύμα διαρροής πριν από την τάση συμπίεσης

u Λιγότερη αποσύνθεση σε κατάσταση ενεργοποίησης/αποσύνδεσης.

u Υψηλή ικανότητα αντοχής σε επαναλαμβανόμενες κεραυνοβολίες.

u Χαμηλή χωρητικότητα ηλεκτροδίων (≤1,0pF) και υψηλή απομόνωση (≥100MΩ).

Υπόκειται στο RoHS.

U Διμερή συμμετρική.

u Απαίσθητη στην θερμοκρασία, την υγρασία και το φως.

u Θερμοκρασία λειτουργίας: -45 °C ~ +125 °C

u Θερμοκρασία αποθήκευσης: -45 °C ~ +125 °C

u πληροί το επίπεδο MSL 1, ανά J-STD-020

Εφαρμογές:

u Τροφοδοσίες ηλεκτρικής ενέργειας

u Εξάλειψη σπινθήρων του κινητήρα

u Αντιστοιχία ανάκαμψης σπινθήρων

u Προστασία παλμού γραμμής δεδομένων

u Ηλεκτρονικές συσκευές που απαιτούν συμμόρφωση με τις απαιτήσεις UL497A και UL497B

u Τηλεφώνημα/Φαξ/Μοντέμ

u Μεταβιβαστές/αποδέκτες σήματος υψηλής συχνότητας

u Δορυφορική κεραία

u Ραδιοενισχυτήρες

u Συστήματα συναγερμού

u Καθοδικοί σωλήνες ακτίνων σε οθόνες/τηλεοπτικές συσκευές

ΜέροςΑριθμός	Χρωματικός κωδικός1	Χρωματικός κωδικός2	Χρωματικός κωδικός3
SCBE-141N	Καφέ	Κόκκινο	Λευκό
SCBE-201M	Κόκκινο	Πορτοκαλί	Μπλε
SCBE-251M	Κόκκινο	Πορτοκαλί	Πράσινο
SCBE-301M	Πορτοκαλί	Κόκκινο	Λευκό
SCBE-401M	Κίτρινο	Μαύρο	Καφέ
SCBE-501M	Πράσινο	Κίτρινο	Πορτοκαλί
SCBE-601M	Μπλε	Κόκκινο	Κίτρινο
SCBE-102M	Μαύρο	Πορτοκαλί	Κόκκινο
SCBE-122M	Μαύρο	Κόκκινο	Πορτοκαλί

Χειροκίνητη συγκόλληση
Θερμοκρασία συγκόλλησης σιδήρου: 350±5°C
Χρόνος θέρμανσης: 3 δευτερόλεπτα το πολύ.

Γενική προσοχή στη συγκόλληση

Οι υψηλές θερμοκρασίες συγκόλλησης και οι μεγάλοι χρόνοι συγκόλλησης μπορούν να προκαλέσουν διάλυση του τερματισμού, μείωση της αντοχής προσκόλλησης και αλλαγή των χαρακτηριστικών.
Για τη συγκόλληση, παρακαλούμε ανατρέξτε στις καμπύλες συγκόλλησης παραπάνω.
Επίσης, εάν η ροή είναι υδατοδιαλυτή,βεβαιωθείτε ότι πλένετε καλά για να αφαιρέσετε κάθε κατάλοιπο από το κάτω μέρος των συστατικών που θα μπορούσαν να επηρεάσουν την αντοχή.

Καθαρισμός
Όταν χρησιμοποιείται υπερηχητικό καθαρισμό, η πλακέτα μπορεί να αντηχήσει εάν η ισχύς εξόδου είναι πολύ υψηλή.συνιστούμε να χρησιμοποιήσετε τις ακόλουθες προϋποθέσεις:
Συχνότητα: 40kHz το πολύ.
Δύναμη εξόδου: 20W/λίτρο
Χρόνος καθαρισμού: 5 λεπτά το πολύ.

SCBE-141N Αξιακός σωλήνας εκκένωσης από γυαλί με μόλυβδο SPG 140 VS Συγκρατητής σπινθήρων 1
