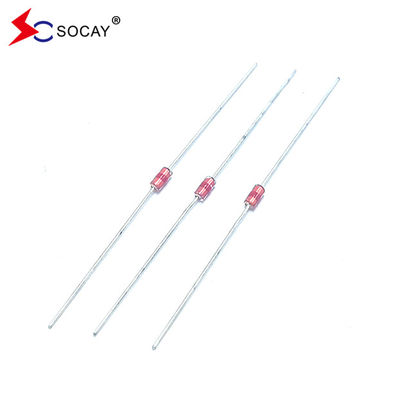

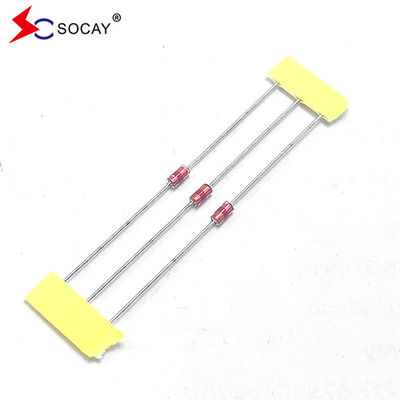

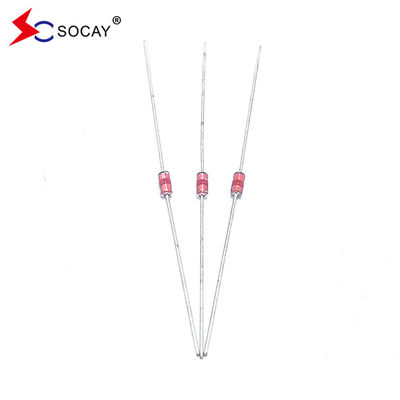

Προστατευτές διαχωρισμού σπινθήρων με άξονα μόλυβδου (SPG) SCA-141N Vs 140(98~182)V 1.0pF @8/20μS 500A
ΠΛΑΣΙΚΟ ΠΕΡΙΛΗΜΑ:SCA_v2204.1.pdf
Περιγραφή
SPG όπως αέριο σωλήνα εκκένωσης, η χρήση του από γυάλινη συσκευασία, τα κύρια χαρακτηριστικά του είναι: μικρός όγκος, μικρός ηλεκτροδικός χωρητικότητα, υψηλή αντίσταση μόνωσης, εύρος τάσης διακοπής προαιρετική,αργή ταχύτητα αντίδρασης (υψηλή υπολειμματική τάση).
| ΜέροςΑριθμός |
Συνεχής ρεύμα
Τετάρτη
Vs(V)
|
Ελάχιστο
Απομόνωση
Αντίσταση
IR ((OHM) /DC
|
Μέγιστο
Δυνατότητα
1KHZ-6Vmax
C (pF)
|
ΑύξησηΓχρέος
Δυναμικότητα
8/20 μS
|
Ζωή κύματος Δοκιμή |
| SCA-141N |
140 ((98~182) |
100M / 50V |
1.0 |
500A |
10KV / 100A, > 200T |
| SCA-201M |
200 ((160~240) |
100M /100V |
1.0 |
500A |
10KV / 100A, > 200T |
| SCA-301M |
300(240~360) |
100M /100V |
1.0 |
500A |
10KV / 100A, > 200T |
| SCA-401M |
400 ((320~480) |
100M / 250V |
1.0 |
500A |
10KV / 100A, > 200T |
| SCA-501M |
500 ((400~600) |
100M / 250V |
1.0 |
500A |
10KV / 100A, > 200T |
| SCA-601M |
600 ((480~720) |
100M / 250V |
1.0 |
500A |
10KV / 100A, > 200T |
| SCA-102M |
1000 ((800~1200) |
100M / 500V |
1.0 |
500A |
10KV / 100A, > 200T |
Χαρακτηριστικά:
|
u Σχεδόν μηδενικό ρεύμα διαρροής πριν από την τάση συμπίεσης
u Λιγότερη αποσύνθεση σε κατάσταση ενεργοποίησης/αποσύνδεσης.
u Υψηλή ικανότητα αντοχής σε επαναλαμβανόμενες κεραυνοβολίες.
u Χαμηλή χωρητικότητα ηλεκτροδίων (≤1,0pF) και υψηλή απομόνωση (≥100MΩ).
Υπόκειται στο RoHS.
U Διμερή συμμετρική.
u Απαίσθητη στην θερμοκρασία, την υγρασία και το φως.
u Θερμοκρασία λειτουργίας: -45 °C έως +85 °C
u Θερμοκρασία αποθήκευσης: -45°C ~ +85°C
u πληροί το επίπεδο MSL 1, ανά J-STD-020
|
Αρχή λειτουργίας
Παράλληλα στο κύκλωμα, όταν η συσκευή δεν λειτουργεί, η τιμή αντίστασης είναι υψηλή (GΩ), χαμηλή ισοδύναμη χωρητικότητα μπορεί να θεωρηθεί ως ανοικτό κύκλωμα, σχεδόν χωρίς αντίκτυπο στο κύκλωμα.Όταν υπάρχει ανώμαλος σφυγμόςΗ εσωτερική αντίσταση πέφτει αμέσως μετά την επίτευξη της αξίας της τάσης λειτουργίας και το ρεύμα απελευθερώνεται αμέσως.επιστρέφει στην κατάσταση υψηλής αντίστασης, και το κύκλωμα λειτουργεί κανονικά.
Εφαρμογές:
Όλα τα είδη των προϊόντων ενέργειας,
απομονωτές, μετατροπείς, ιατρικό εξοπλισμό,
485 μετατροπέας, προϊόντα επικοινωνίας,
προϊόντα ασφαλείας.
| ΜέροςΑριθμός |
Χρωματικός κωδικός1 |
Χρωματικός κωδικός2 |
Χρωματικός κωδικός3 |
| SCA-141N |
Κίτρινο |
Μαύρο |
- |
| SCA-201M |
Κόκκινο |
- |
- |
| SCA-301M |
Πορτοκαλί |
- |
- |
| SCA-401M |
Κίτρινο |
- |
- |
| SCA-501M |
Πράσινο |
- |
- |
| SCA-601M |
Μπλε |
- |
- |
| SCA-102M |
Μαύρο |
- |
- |
Χειροκίνητη συγκόλληση
Θερμοκρασία συγκόλλησης σιδήρου: 350±5°C
Χρόνος θέρμανσης: 3 δευτερόλεπτα το πολύ.
