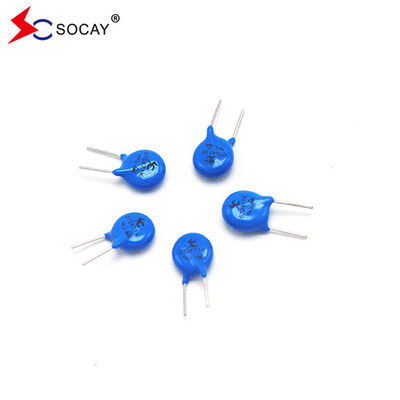

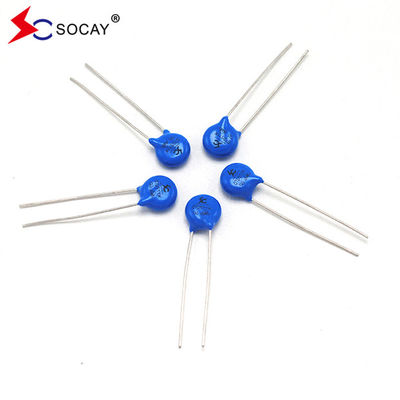

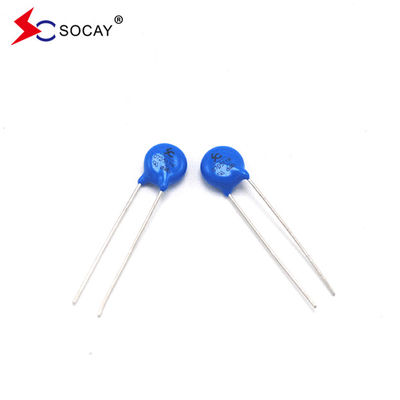

Υψηλής ισχύος Zov Varistor 07d 271k 270V Φ7mm Πακέτο τύπου 220 ((198~242) V
ΠΛΑΣΙΚΟ ΠΕΡΙΛΗΜΑ:07D Σειρά_v2306.1.pdf
| Αριθμός τύπου |
Μέγιστη επιτρεπόμενη τάση |
Βαρίστορα Τετάρτη |
Μέγιστο
Κλειδώσεις
Τετάρτη
|
Αντιστέκεται
Αύξηση
Τρέχων
|
Μέγιστο
Ενέργεια
(10/1000μs)
|
Αξιολογημένη
Δύναμη
|
ΤΥπική χωρητικότητα (αναφορά) |
| Τύπος |
Υψηλή Κλίση |
VΚλιματισμός(V) |
VΔ.Σ.(V) |
V1mA
(V)
|
Εγώ...Π(Α) |
VΓ(V) |
Ι ((Α)
Τύπος
|
Ι ((Α)
Υψηλή Κλίση
|
(J)
Τύπος
|
(J)
Υψηλή Κλίση
|
(W) |
@ 1KHZ (φ) |
| 1 φορά |
2 φορές |
1 φορά |
2 φορές |
| 07D180K |
07D180KJ |
11 |
14 |
18 ((15~21.6) |
2.5 |
36 |
250 |
125 |
500 |
250 |
0.9 |
2.0 |
0.02 |
2800 |
| 07D220K |
07D220KJ |
14 |
18 |
22(19.5~26) |
2.5 |
43 |
250 |
125 |
500 |
250 |
1.1 |
2.4 |
0.02 |
2300 |
| 07D270K |
07D270KJ |
17 |
22 |
27(24~30) |
2.5 |
53 |
250 |
125 |
500 |
250 |
1.4 |
3.0 |
0.02 |
1800 |
| 07D330K |
07D330KJ |
20 |
26 |
33(29.5~36.5) |
2.5 |
66 |
250 |
125 |
500 |
250 |
1.7 |
3.5 |
0.02 |
1500 |
| 07D390K |
07D390KJ |
25 |
31 |
39(35~43) |
2.5 |
77 |
250 |
125 |
500 |
250 |
2.1 |
4.0 |
0.02 |
1300 |
| 07D470K |
07D470KJ |
30 |
38 |
47(42~54) |
2.5 |
93 |
250 |
125 |
500 |
250 |
2.5 |
5.0 |
0.02 |
1100 |
| 07D560K |
07D560KJ |
35 |
45 |
56 ((50~62) |
2.5 |
110 |
250 |
125 |
500 |
250 |
3.1 |
6.0 |
0.02 |
900 |
| 07D680K |
07D680KJ |
40 |
56 |
68(61~75) |
2.5 |
135 |
250 |
125 |
500 |
250 |
3.6 |
7.0 |
0.02 |
740 |
| 07D820K |
07D820KJ |
50 |
65 |
82(74~90) |
10 |
135 |
1200 |
600 |
1750 |
1250 |
5.5 |
10.0 |
0.25 |
600 |
| 07D101K |
07D101KJ |
60 |
85 |
100(90~110) |
10 |
165 |
1200 |
600 |
1750 |
1250 |
6.5 |
12.0 |
0.25 |
500 |
| 07D121K |
07D121KJ |
75 |
100 |
120(108~132) |
10 |
200 |
1200 |
600 |
1750 |
1250 |
7.8 |
13.0 |
0.25 |
420 |
| 07D151K |
07D151KJ |
95 |
125 |
150 ((135~165) |
10 |
250 |
1200 |
600 |
1750 |
1250 |
9.7 |
13.0 |
0.25 |
330 |
| 07D181K |
07D181KJ |
115 |
150 |
180 ((162~198) |
10 |
300 |
1200 |
600 |
1750 |
1250 |
11.7 |
16.0 |
0.25 |
280 |
| 07D201K |
07D201KJ |
130 |
170 |
200 ((180~220) |
10 |
340 |
1200 |
600 |
1750 |
1250 |
13.0 |
17.0 |
0.25 |
250 |
| 07D221K |
07D221KJ |
140 |
180 |
220 ((198~242) |
10 |
360 |
1200 |
600 |
1750 |
1250 |
14.0 |
19.0 |
0.25 |
230 |
| 07D241K |
07D241KJ |
150 |
200 |
240 ((216~264) |
10 |
395 |
1200 |
600 |
1750 |
1250 |
15.0 |
21.0 |
0.25 |
210 |
| 07D271K |
07D271KJ |
175 |
225 |
270 ((243~297) |
10 |
455 |
1200 |
600 |
1750 |
1250 |
18.0 |
24.0 |
0.25 |
185 |
| 07D301K |
07D301KJ |
190 |
250 |
300(270~330) |
10 |
500 |
1200 |
600 |
1750 |
1250 |
20.0 |
26.0 |
0.25 |
165 |
| 07D331K |
07D331KJ |
210 |
275 |
330(297~363) |
10 |
550 |
1200 |
600 |
1750 |
1250 |
23.0 |
28.0 |
0.25 |
150 |
| 07D361K |
07D361KJ |
230 |
300 |
360(324~396) |
10 |
595 |
1200 |
600 |
1750 |
1250 |
25.0 |
32.0 |
0.25 |
140 |
| 07D391K |
07D391KJ |
250 |
320 |
390 ((351~429) |
10 |
650 |
1200 |
600 |
1750 |
1250 |
25.0 |
35.0 |
0.25 |
130 |
| 07D431K |
07D431KJ |
275 |
350 |
430(387~473 |
10 |
710 |
1200 |
600 |
1750 |
1250 |
28.0 |
40.0 |
0.25 |
115 |
| 07D471K |
07D471KJ |
300 |
385 |
470 ((423~517) |
10 |
775 |
1200 |
600 |
1750 |
1250 |
30.0 |
42.0 |
0.25 |
105 |
| 07D511K |
07D511KJ |
320 |
415 |
510 ((459~561) |
10 |
845 |
1200 |
600 |
1750 |
1250 |
30.0 |
45.0 |
0.25 |
100 |
| 07D561K |
07D561KJ |
350 |
460 |
560 ((504~616) |
10 |
925 |
1200 |
600 |
1750 |
1250 |
30.0 |
49.0 |
0.25 |
90 |
| 07D621K |
07D621KJ |
385 |
505 |
620 ((558~682) |
10 |
1025 |
1200 |
600 |
1750 |
1250 |
33.0 |
55.0 |
0.25 |
80 |
| 07D681K |
07D681KJ |
420 |
560 |
680 ((612~748) |
10 |
1120 |
1200 |
600 |
1750 |
1250 |
33.0 |
60.0 |
0.25 |
75 |
| 07D751K |
07D751KJ |
460 |
615 |
750 ((675~825) |
10 |
1240 |
1200 |
600 |
1750 |
1250 |
67.2 |
65.0 |
0.25 |
70 |
| 07D781K |
07D781KJ |
485 |
640 |
780(702~858) |
10 |
1290 |
1200 |
600 |
1750 |
1250 |
67.2 |
65.0 |
0.25 |
70 |
| 07D821K |
07D821KJ |
510 |
670 |
820 ((738~902) |
10 |
1355 |
1200 |
600 |
1750 |
1250 |
67.2 |
70.0 |
0.25 |
60 |
Σημείωση:Η τάση>33V, K είναι ±10%
Περιγραφή:
Οι ραδιακοί βαρύστεροι με μόλυβδο της σειράς 07D παρέχουν μια ιδανική λύση προστασίας κυκλώματος για εφαρμογές χαμηλότερης τάσης συνεχούς ρεύματος, προσφέροντας υψηλότερες τιμές υπερχείλισης από ποτέ πριν που είναι διαθέσιμες σε τέτοιους μικρούς δίσκους.
Η μέγιστη ονομαστική τάση κορυφικής τάσης υπερτάσεως μπορεί να φθάσει έως και 1,75KA (πυλισμός 8 / 20 μs) για την προστασία από υψηλές κορυφαίες υπερτάσεις, συμπεριλαμβανομένης της έμμεσης παρεμβολής από κεραυνό,σύστημα διακόπτη μεταβατικών στοιχείων και μη φυσιολογικών ταχείων μεταβατικών στοιχείων από την πηγή ισχύος.
Ποια είναι η λειτουργία του βαριστόρου;
Ο χρόνος απόκρισης του βαριστόρου είναι το επίπεδο ns, το οποίο είναι ταχύτερο από τον σωλήνα εκκένωσης αέρα και ελαφρώς αργότερο από τον σωλήνα TVS.η ταχύτητα απόκρισης του μπορεί να πληροί τις απαιτήσεις για την προστασία από υπερτάσεις των ηλεκτρονικών κυκλωμάτωνΗ χωρητικότητα διασταύρωσης ενός βαριστόρου είναι γενικά της τάξης των εκατοντάδων έως χιλιάδων Pf.δεν είναι κατάλληλο για άμεση χρήση στην προστασία γραμμών σήματος υψηλής συχνότηταςΌταν χρησιμοποιείται για την προστασία των κυκλωμάτων εναλλασσόμενου ρεύματος, η μεγάλη χωρητικότητα σύνδεσης θα αυξήσει τη διαρροή.Η χωρητικότητα ροής του βαριστόρου είναι μεγαλύτερη, αλλά μικρότερη από εκείνη του σωλήνα εκκένωσης αερίου.
Το μεγαλύτερο χαρακτηριστικό του βαριστόρου είναι ότι όταν η τάση που εφαρμόζεται σε αυτόν είναι χαμηλότερη από το κατώτατο όριο "UN", το ρεύμα που ρέει μέσα από αυτόν είναι εξαιρετικά μικρό, ισοδύναμο με μια κλειστή βαλβίδα.Όταν η τάση υπερβαίνει το UN, η αντίστασή του Η τιμή γίνεται μικρότερη, γεγονός που προκαλεί το ρεύμα που ρέει μέσα από αυτό να αυξηθεί χωρίς μεγάλη αλλαγή στην επίδραση σε άλλα κυκλώματα,μειώνοντας έτσι τον αντίκτυπο της υπερτάσης σε επόμενα ευαίσθητα κυκλώματαΧρησιμοποιώντας αυτή τη λειτουργία, η ανώμαλη υπερευσχύση που συχνά εμφανίζεται στο κύκλωμα μπορεί να κατασταλεί και το κύκλωμα να προστατευθεί από ζημιές υπερευσχύσης.
Οι βαρύστεροι χρησιμοποιούνται κυρίως για την προστασία από παροδικές υπερτάσεις,αλλά τα χαρακτηριστικά της σε όγκο volt-ampere παρόμοια με εκείνα των ρυθμιστών τάσης των ημιαγωγών της επιτρέπουν επίσης να έχει μια ποικιλία λειτουργιών συστατικών του κυκλώματος, όπως:
(1) Η σταθερή τάση των συστατικών σταθεροποίησης υψηλής τάσης και χαμηλής τάσης συνεχούς ρεύματος μπορεί να φθάσει έως και αρκετές χιλιάδες βολτ, η οποία είναι πέρα από την εμβέλεια των σωλήνων ρυθμιστή τάσης από πυρίτιο.
(2) Συστατικό ανίχνευσης διακυμάνσεων τάσης.
(3) Μέρος μεταφοράς μπαταρίας συνεχούς ρεύματος.
(4) Συστατικά εξισορρόπησης τάσης.
(5) Συστατικό εκκίνησης φθορισμού
Χαρακτηριστικά:
|
u Ευρεία περιοχή τάσης λειτουργίας (V1mA) από 18V έως 820V
u Γρήγορη ανταπόκριση σε παροδική υπερφόρτωση
u Μεγάλη ικανότητα απορρόφησης παροδικής ενέργειας
u Χαμηλή αναλογία συμπίεσης και χωρίς συνεχές ρεύμα
u πληροί το επίπεδο MSL 1, ανά J-STD-020
|
Κοινή ταξινόμηση των βαριστορίων
1Διαφορετικά μεγέθη διάμετρου: 5mm, 7mm, 10mm, 14mm, 20mm, 25mm, 32mm, 34mm, 40mm, 53mm.
2Ευρύ φάσμα μεταβλητής τάσης αντίστασης: 18V-1800V
3. Πολλαπλές δυνατότητες αντίστασης υπερχείλισης: πρότυπο, υψηλή υπερχείλιση, υπερ-υψηλή υπερχείλιση
4Μεγάλες δυνατότητες επεξεργασίας ρεύματος και απορρόφησης ενέργειας
5Ο ρυθμός ροής μιας μονάδας μπορεί να φθάσει τα 70KA ή και περισσότερο.
6Γρήγορος χρόνος απόκρισης
7. Χαμηλό ρεύμα διαρροής
8Διάφορες μορφές μολύβδου: ίσες, καμπύλες και άλλες ειδικές μολύβδεις
9Διαφορετικές μορφές συσκευασίας: χύδην συσκευασία, συσκευασία κυλίνδρων, συσκευασία κυλίνδρων
Κοινή ταξινόμηση των βαριστορίων
1Διαφορετικά μεγέθη διάμετρου: 5mm, 7mm, 10mm, 14mm, 20mm, 25mm, 32mm, 34mm, 40mm, 53mm.
2Ευρύ φάσμα μεταβλητής τάσης αντίστασης: 18V-1800V
3. Πολλαπλές δυνατότητες αντίστασης υπερχείλισης: πρότυπο, υψηλή υπερχείλιση, υπερ-υψηλή υπερχείλιση
4Μεγάλες δυνατότητες επεξεργασίας ρεύματος και απορρόφησης ενέργειας
5Ο ρυθμός ροής μιας μονάδας μπορεί να φθάσει τα 70KA ή και περισσότερο.
6Γρήγορος χρόνος απόκρισης
7. Χαμηλό ρεύμα διαρροής
8Διάφορες μορφές μολύβδου: ίσες, καμπύλες και άλλες ειδικές μολύβδεις
9Διαφορετικές μορφές συσκευασίας: χύδην συσκευασία, συσκευασία κυλίνδρων, συσκευασία κυλίνδρων
| Υλικό |
Δεν υπάρχει ραδιενεργό υλικό |
| Λειτουργία Θερμοκρασία |
-40°C ~ +85°C |
| Θέρμανση αποθήκευσης |
-55°C ~ +125°C |
| Σώμα |
Πλακέτα νικελίου |
| Πηγή |
Τσιμέντο |
| Συσκευές χωρίς μόλυβδο |
Πλακέτα νικελίου |
