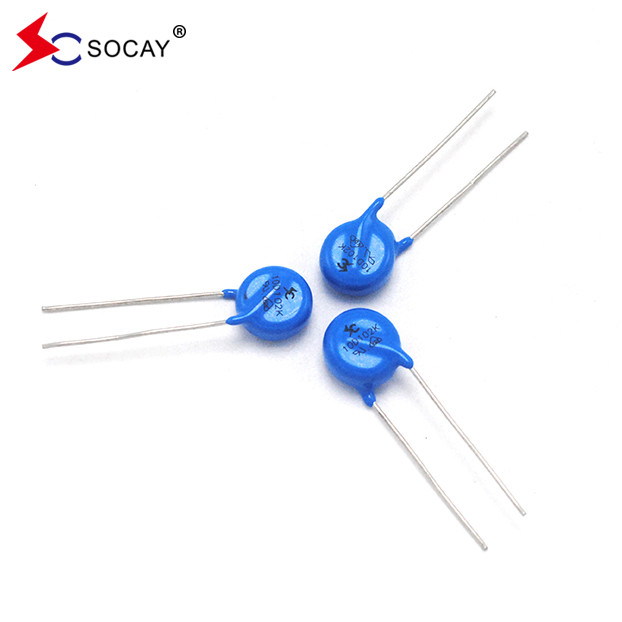

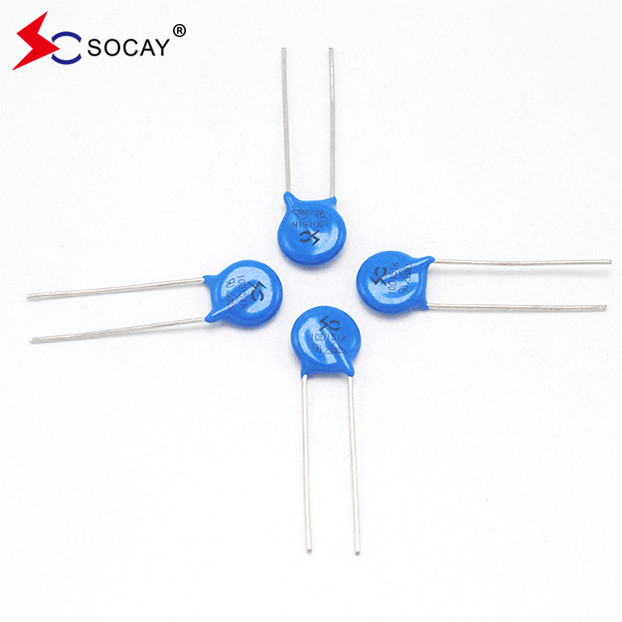

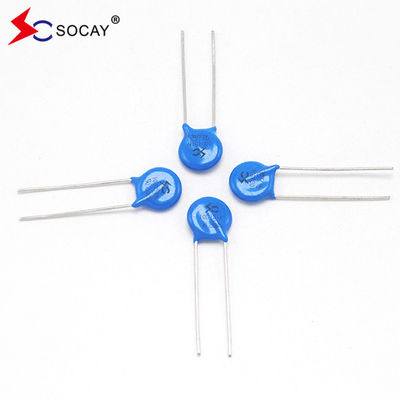

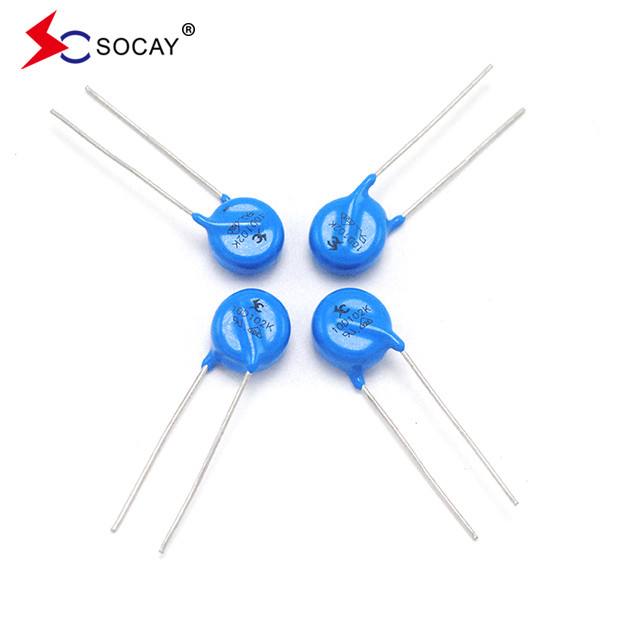

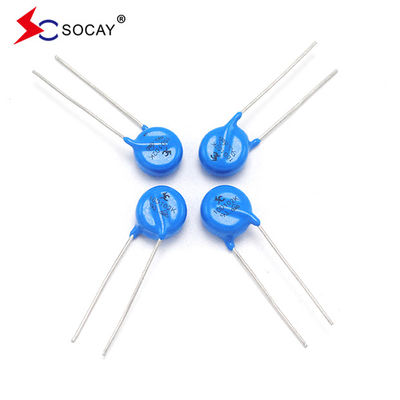

Ηλεκτρονικά έξυπνα MOV 10D471K 10D-471K 10D391K 07D220K 14D391K Βαριστόρ

Έξυπνα Ηλεκτρονικά ~ Βαριστορ 10D471K 10D-471K Βαριστορ 10D391K 07D220K 14D391K

ΠΛΑΣΙΚΟ ΠΕΡΙΛΗΜΑ:10D σειρά_v2306.1.pdf

Περιγραφή:

Οι ραδιακοί βαρύστεροι με μολύβι της σειράς 10D παρέχουν μια ιδανική λύση προστασίας κυκλωμάτων για εφαρμογές χαμηλότερης τάσης συνεχούς ρεύματος, προσφέροντας υψηλότερες τιμές υπερχείλισης από ό, τι ήταν ποτέ πριν διαθέσιμες σε τέτοιους μικρούς δίσκους.
Η μέγιστη ονομαστική τάση κορυφικής τάσης υπερτάσης μπορεί να φθάσει έως 3,5KA (πυρσοκρότημα 8 / 20 μs) για προστασία από υψηλές κορυφαίες υπερτάσεις, συμπεριλαμβανομένης της έμμεσης παρεμβολής από κεραυνό,σύστημα διακόπτη μεταβατικών στοιχείων και μη φυσιολογικών ταχείων μεταβατικών στοιχείων από την πηγή ισχύος.

Οι βασικές παραμέτρους του βαριστόρου αποτελούνται κυρίως από τα ακόλουθα 12 στοιχεία:

1Ονομαστική τάση βαριστόρου (V): αναφέρεται στην τιμή τάσης σε όλο τον βαριστόρο όταν περνά ένα ρεύμα παλμού καθορισμένης διάρκειας (συνήθως 1mA και διάρκειας μικρότερης των 400mS).
2.Συσχετισμός τάσης: αναφέρεται στη σχέση της τιμής τάσης που παράγεται όταν το ρεύμα του βαριστόρου είναι 1mA προς την τιμή τάσης που παράγεται όταν το ρεύμα του βαριστόρου είναι 0,1mA.
3Μέγιστη οριακή τάση (V): η τιμή κορύφους της τάσης στα δύο άκρα του βαριστόρου κάτω από το μέγιστο κορυφαίο ρεύμα παλμού Ip που μπορεί να αντέξει ο βαριστόρος και το καθορισμένο σχήμα κύματος.
4Σχέδιο υπολειμματικής τάσης: Όταν το ρεύμα που περνά από τον βαριστόρα είναι μια ορισμένη τιμή, η τάση που παράγεται στα δύο άκρα του ονομάζεται υπολειμματική τάση αυτής της τιμής ρεύματος.Ο λόγος υπολειμματικής τάσης είναι ο λόγος της υπολειμματικής τάσης προς τη ονομαστική τάση.
5Η χωρητικότητα ροής (kA): Η χωρητικότητα ροής, που ονομάζεται επίσης ρυθμός ροής, αναφέρεται στη μέγιστη τιμή ρεύματος παλμού (πίκης).
6. ρεύμα διαρροής (mA): Το ρεύμα διαρροής, που ονομάζεται επίσης ρεύμα αναμονής, αναφέρεται στο ρεύμα που ρέει μέσω του βαριστόρου κάτω από την καθορισμένη θερμοκρασία και τη μέγιστη τάση συνεχούς ρεύματος.
7.Συντελεστής θερμοκρασίας τάσης: αναφέρεται στον ρυθμό μεταβολής της ονομαστικής τάσης του βαριστόρου εντός του καθορισμένου εύρους θερμοκρασίας (θερμοκρασία 20°C~70°C), δηλαδήόταν το ρεύμα μέσω του βαριστόρου παραμένει σταθερόΔείκτης τρέχουσας θερμοκρασίας:αναφέρεται στη σχετική αλλαγή του ρεύματος που ρέει μέσω του βαριστορίου όταν η θερμοκρασία αλλάζει κατά 1 °C όταν η τάση διαμέσου του βαριστορίου παραμένει σταθερή.
8Ο μη γραμμικός συντελεστής τάσης: αναφέρεται στη σχέση της τιμής της στατικής αντίστασης προς την τιμή της δυναμικής αντίστασης του βαριστόρου υπό δεδομένη εξωτερική τάση.
9Η αντίσταση μόνωσης: αναφέρεται στην τιμή αντίστασης μεταξύ του καλωδίου μολύβδου του βαριστόρου και της μόνωσης της επιφάνειας του αντίστασης.
10. Στατική χωρητικότητα (PF): αναφέρεται στην εγγενή χωρητικότητα του ίδιου του βαριστόρου.
11Ονομαστική ισχύς: η μέγιστη ισχύς όταν η τάση του βαριστόρου αλλάζει λιγότερο από 10% μετά από εργασία 1000 ωρών σε ειδική θερμοκρασία περιβάλλοντος 85 °C.
12. Μέγιστο ρεύμα παλμού (8/20us): Έγκριση του βαριστορίου με συγκεκριμένο ρεύμα παλμού (8/20us μορφή κύματος) μία ή δύο φορές (με διάστημα 5 λεπτών κάθε φορά),έτσι ώστε η αλλαγή στην τάση του βαριστόρου είναι ακόμα εντός 10% του μέγιστου ρεύματος εισροής.
