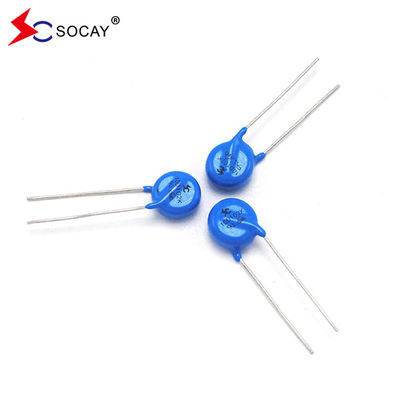

UL VDE Metal Oxide Mov 10D511K Varistor Epoxy Resin Film 510V Για τροφοδοσία ρεύματος

UL VDE Βαρίστορας Βαρίστορας Βαρίστορας Χάλυβα Οξείδιο 10D511K Εποξυδερμίδιο Βαρίστορας 510V Για τροφοδοσία ρεύματος

ΠΛΑΣΙΚΟ ΠΕΡΙΛΗΜΑ:25D σειρά_v2306.1.pdf

Σχετικά με τον Βαρίστορ

Η συχνότερα χρησιμοποιούμενη συσκευή περιορισμού τάσης είναι ο βαριστόρας MOV/MLV, ο οποίος είναι κυρίως κατασκευασμένος από οξείδιο του ψευδαργύρου και διάφορα οξείδια ιχνοστοιχείων μετάλλων, τα οποία αναμειγνύονται και τυλίγονται.

Περιγραφή:

Οι ακτινοβολιακοί βαριστορείς 25D παρέχουν μια ιδανική λύση προστασίας κυκλωμάτων για εφαρμογές χαμηλότερης τάσης συνεχούς ρεύματος, προσφέροντας υψηλότερες τιμές υπερχείλισης από ό, τι ήταν ποτέ πριν διαθέσιμες σε τέτοιους μικρούς δίσκους.
Η μέγιστη ονομαστική τάση κορυφικής τάσης μπορεί να φθάσει έως και 20KA (πυρσοκρότημα 8 / 20 μs) για προστασία από υψηλές κορυφαίες τάσεις, συμπεριλαμβανομένης της έμμεσης παρεμβολής από κεραυνό,σύστημα διακόπτη μεταβατικών στοιχείων και μη φυσιολογικών ταχείων μεταβατικών στοιχείων από την πηγή ισχύος.

Επιλογή βαριστόρου:

Κατά την επιλογή ενός βαριστόρου, πρέπει να λαμβάνονται υπόψη οι ειδικές συνθήκες του κυκλώματος.

1. Επιλογή τάσης βαριστόρου V1mA

Σύμφωνα με την επιλογή της τάσης τροφοδοσίας, η τάση τροφοδοσίας που εφαρμόζεται συνεχώς και στα δύο άκρα του βαριστόρου δεν πρέπει να υπερβαίνει την καθορισμένη

Η τιμή "μέγιστης συνεχούς τάσης λειτουργίας" που αναφέρεται στο πλέγμα, δηλαδή η μέγιστη τάση λειτουργίας συνεχούς τάσης του βαριστόρου πρέπει να είναι

Μεγαλύτερη από την τάση λειτουργίας συνεχούς ρεύματος VIN της γραμμής ηλεκτρικής ενέργειας (γραμμής σήματος), δηλαδή VDC≥VIN.πρέπει να λαμβάνεται πλήρως υπόψη το εύρος διακυμάνσεων της τάσης λειτουργίας του δικτύου. Κατά την επιλογή της τιμής τάσης βαριστόρου του βαριστόρου, το αφήστε αρκετό περιθώριο.Είναι πιο κατάλληλο να επιλέξετε ένα βαριστόριο με τάση βαριστόρου 470V ~ 620VΗ επιλογή ενός βαριστόρου με υψηλότερη τάση βαριστόρου μπορεί να μειώσει το ποσοστό αποτυχίας και να παρατείνει τη διάρκεια ζωής, αλλά η υπολειμματική τάση θα αυξηθεί ελαφρώς.

2. Επιλογή της ροής της κυκλοφορίας

Το ονομαστικό ρεύμα εκκένωσης του βαριστόρου πρέπει να είναι μεγαλύτερο από το ρεύμα υπερέωσης που απαιτείται για να αντέξει ή το μέγιστο ρεύμα υπερέωσης που μπορεί να προκύψει κατά τη λειτουργία του εξοπλισμού.Το ονομαστικό ρεύμα εκφόρτισης πρέπει να υπολογίζεται με βάση την τιμή περισσότερων από 10 συγκρούσεων στην καμπύλη ονομαστικής ζωής υπερχείλισης του βαριστορ., η οποία αντιστοιχεί περίπου στο 30% της μέγιστης ροής πρόσκρουσης (δηλ. 0,3 IP).

3. Επιλογή τάσης συμπίεσης

Η τάση συμπίεσης του βαριστόρου πρέπει να είναι μικρότερη από τη μέγιστη τάση που μπορεί να αντέξει το προστατευόμενο κατασκευαστικό στοιχείο ή εξοπλισμός (δηλ. τάση ασφαλείας).

4. Επιλογή του πυκνωτή Cp

Για σήματα μετάδοσης υψηλής συχνότητας, η χωρητικότητα Cp πρέπει να είναι μικρότερη και αντίστροφα.

5Αντιστοιχία εσωτερικής αντίστασης (Resistance Match)

Η σχέση μεταξύ της εσωτερικής αντίστασης R (R ≥ 2Ω) του προστατευόμενου στοιχείου (γραμμής) και της διαπεραστικής εσωτερικής αντίστασης Rv του βαριστόρου: R ≥ 5 Rv.για προστατευόμενα στοιχεία με μικρή εσωτερική αντίσταση, η ταχύτητα μετάδοσης του σήματος δεν θα επηρεαστεί εάν η ταχύτητα μετάδοσης του σήματος δεν επηρεαστεί.

Εφαρμογές:

1.Συχνές
Μπορώ να έχω μια παραγγελία δείγματος;
Α: Ναι, καλωσορίζουμε παραγγελία δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα.

Ερώτηση 2: Τι γίνεται με τον χρόνο προετοιμασίας;
Α:Το δείγμα χρειάζεται 1 ημέρα, ο χρόνος μαζικής παραγωγής χρειάζεται 1-2 εβδομάδες για ποσότητα παραγγελίας μεγαλύτερη από

Ε3: Έχετε MOQ;
Α: MOQ εξαρτώνται από τον τύπο του προϊόντος, 1pc για έλεγχο δείγματος είναι διαθέσιμο

Ε4 Πώς αποστέλλετε τα αγαθά και πόσο χρόνο χρειάζεται για να φτάσουν;
Απ: Συνήθως αποστέλλουμε με DHL, UPS, FedEx ή TNT. Συνήθως διαρκεί 3-5 ημέρες για να φτάσει.

Ε. Πώς προχωράω σε μια παραγγελία;
Α: Πρώτα, ενημερώστε μας για τις απαιτήσεις ή την εφαρμογή σας.
Δεύτερον, αναφέρουμε σύμφωνα με τις απαιτήσεις σας ή τις προτάσεις μας.
Τρίτον, ο πελάτης επιβεβαιώνει τα δείγματα και τοποθετεί κατάθεση για επίσημη παραγγελία.
Τέταρτον, κανονίζουμε την παραγωγή.
