Αρχική Σελίδα /Προϊόντα/Varistor μεταλλικών οξειδίων/MoV 7D561K 500V Υψηλής τάσης Βαριστορ Zov 07D511 Αντίσταση

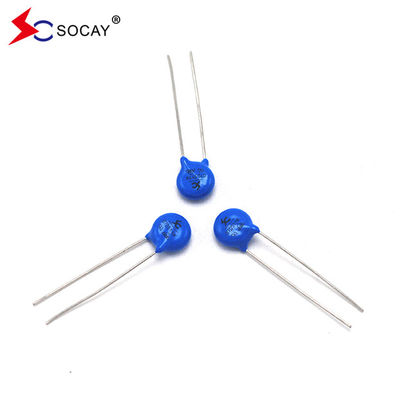

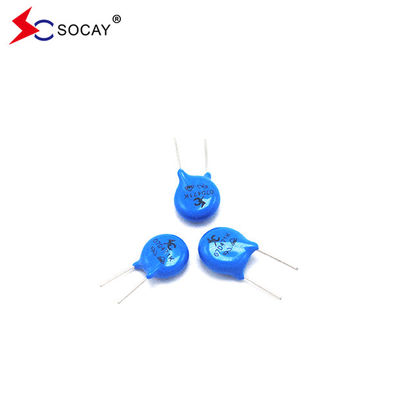

MoV 7D561K 500V Υψηλής τάσης Βαριστορ Zov 07D511 Αντίσταση

1000 κομμάτια
MOQ
negotiable
τιμή
MoV 7D561K 500V Υψηλής τάσης Βαριστορ Zov 07D511 Αντίσταση
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα
Χαρακτηριστικά
Προδιαγραφές
Ονομασία του προϊόντος: Varistor μεταλλικών οξειδίων
τύπος συσκευασίας: Φ7mm
ΔΕΠ: 320V
ΔΕΔ: 415V
Τετάρτη: 510 ((459~561) V
Π.Ε.: 10Α
Επικρατεία: 845V
ονομαστική ισχύς: 0.25W
Τύπος: 100pF
Επισημαίνω:

MoV 7D561K

,

Υψηλής τάσης βαρίστορας Zov

,

500V βαριστόρας υψηλής τάσης
Βασικές πληροφορίες
Τόπος καταγωγής: Shenzhen, Guangdong, Κίνα
Μάρκα: SOCAY
Πιστοποίηση: UL,REACH,RoHS,ISO
Αριθμό μοντέλου: Καθορισμός των επιβατών και των επιβατών
Έγγραφο: Βιβλίο του προϊόντος PDF
Πληρωμής & Αποστολής Όροι
Χρόνος παράδοσης: 5-8 εργάσιμες ημέρες
Περιγραφή προϊόντων

500V σειρά υψηλής τάσης Mov 7D 561K Zov Varistor 07D511 αντίσταση



ΠΛΑΣΙΚΟ ΠΕΡΙΛΗΜΑ:07D Σειρά_v2306.1.pdf



Αριθμός τύπου Μέγιστη επιτρεπόμενη τάση Βαρίστορα Τετάρτη

Μέγιστο

Κλειδώσεις

Τετάρτη

Αντιστέκεται

Αύξηση

Τρέχων

Μέγιστο

Ενέργεια

(10/1000μs)

Αξιολογημένη

Δύναμη

 ΤΥπική χωρητικότητα (αναφορά)
Τύπος Υψηλή Κλίση VΚλιματισμός(V) VΔ.Σ.(V)

V1mA

(V)

 Εγώ...Π(Α) VΓ(V)

Ι ((Α)

Τύπος

Ι ((Α)

Υψηλή Κλίση

(J)

Τύπος

(J)

Υψηλή Κλίση

 (W) @ 1KHZ (φ)
1 φορά 2 φορές 1 φορά 2 φορές
07D180K 07D180KJ 11 14 18 ((15~21.6) 2.5 36 250 125 500 250 0.9 2.0 0.02 2800
07D220K 07D220KJ 14 18 22(19.5~26) 2.5 43 250 125 500 250 1.1 2.4 0.02 2300
07D270K 07D270KJ 17 22 27(24~30) 2.5 53 250 125 500 250 1.4 3.0 0.02 1800
07D330K 07D330KJ 20 26 33(29.5~36.5) 2.5 66 250 125 500 250 1.7 3.5 0.02 1500
07D390K 07D390KJ 25 31 39(35~43) 2.5 77 250 125 500 250 2.1 4.0 0.02 1300
07D470K 07D470KJ 30 38 47(42~54) 2.5 93 250 125 500 250 2.5 5.0 0.02 1100
07D560K 07D560KJ 35 45 56 ((50~62) 2.5 110 250 125 500 250 3.1 6.0 0.02 900
07D680K 07D680KJ 40 56 68(61~75) 2.5 135 250 125 500 250 3.6 7.0 0.02 740
07D820K 07D820KJ 50 65 82(74~90) 10 135 1200 600 1750 1250 5.5 10.0 0.25 600
07D101K 07D101KJ 60 85 100(90~110) 10 165 1200 600 1750 1250 6.5 12.0 0.25 500
07D121K 07D121KJ 75 100 120(108~132) 10 200 1200 600 1750 1250 7.8 13.0 0.25 420
07D151K 07D151KJ 95 125 150 ((135~165) 10 250 1200 600 1750 1250 9.7 13.0 0.25 330
07D181K 07D181KJ 115 150 180 ((162~198) 10 300 1200 600 1750 1250 11.7 16.0 0.25 280
07D201K 07D201KJ 130 170 200 ((180~220) 10 340 1200 600 1750 1250 13.0 17.0 0.25 250
07D221K 07D221KJ 140 180 220 ((198~242) 10 360 1200 600 1750 1250 14.0 19.0 0.25 230
07D241K 07D241KJ 150 200 240 ((216~264) 10 395 1200 600 1750 1250 15.0 21.0 0.25 210
07D271K 07D271KJ 175 225 270 ((243~297) 10 455 1200 600 1750 1250 18.0 24.0 0.25 185
07D301K 07D301KJ 190 250 300(270~330) 10 500 1200 600 1750 1250 20.0 26.0 0.25 165
07D331K 07D331KJ 210 275 330(297~363) 10 550 1200 600 1750 1250 23.0 28.0 0.25 150
07D361K 07D361KJ 230 300 360(324~396) 10 595 1200 600 1750 1250 25.0 32.0 0.25 140
07D391K 07D391KJ 250 320 390 ((351~429) 10 650 1200 600 1750 1250 25.0 35.0 0.25 130
07D431K 07D431KJ 275 350 430(387~473 10 710 1200 600 1750 1250 28.0 40.0 0.25 115
07D471K 07D471KJ 300 385 470 ((423~517) 10 775 1200 600 1750 1250 30.0 42.0 0.25 105
07D511K 07D511KJ 320 415 510 ((459~561) 10 845 1200 600 1750 1250 30.0 45.0 0.25 100
07D561K 07D561KJ 350 460 560 ((504~616) 10 925 1200 600 1750 1250 30.0 49.0 0.25 90
07D621K 07D621KJ 385 505 620 ((558~682) 10 1025 1200 600 1750 1250 33.0 55.0 0.25 80
07D681K 07D681KJ 420 560 680 ((612~748) 10 1120 1200 600 1750 1250 33.0 60.0 0.25 75
07D751K 07D751KJ 460 615 750 ((675~825) 10 1240 1200 600 1750 1250 67.2 65.0 0.25 70
07D781K 07D781KJ 485 640 780(702~858) 10 1290 1200 600 1750 1250 67.2 65.0 0.25 70
07D821K 07D821KJ 510 670 820 ((738~902) 10 1355 1200 600 1750 1250 67.2 70.0 0.25 60

Σημείωση:Η τάση>33V, K είναι ±10%



MoV 7D561K 500V Υψηλής τάσης Βαριστορ Zov 07D511 Αντίσταση 0

Σχετικά με τον Βαρίστορ



Το Varistor, που αναφέρεται ως MOV, είναι ένα συστατικό ημιαγωγού μη γραμμικής προστασίας υπερεμάνσεως ευαίσθητο στην τάση.Για να προσαρμοστεί στις απαιτήσεις του χώρου μεγέθους της μικροποίησης εξοπλισμού και να ανταποκριθεί στις ανάγκες των λειτουργικών αναβαθμίσεων, η παροχή ενέργειας, η διαχείριση της μπαταρίας και οι ειδικές λειτουργίες του συστήματος απαιτούν όλες πολύ ολοκληρωμένες προηγμένες λύσεις.Αυτά είναι σημαντικά ζητήματα που θα πρέπει να επιλυθούν για την επιτυχή σχεδίαση συστήματος ηλεκτρονικών συσκευών καταναλωτή. Πώς μπορεί να βελτιωθεί το επίπεδο προστασίας κυκλωμάτων των προϊόντων ηλεκτρονικών ειδών καταναλωτή; Μπορούν να χρησιμοποιηθούν βαριστορικά συσκευών υπερήμωσης για την προστασία από υπερτάσεις στα προϊόντα ηλεκτρονικών ειδών καταναλωτή;Η αρχή λειτουργίας του βαριστόρου είναι ότι έχει υψηλή παρεμβολή όταν δεν υπάρχει στιγμιαία υπερεμπόνηση, αλλά η αντίστασή του θα συνεχίσει να μειώνεται καθώς το ρεύμα και η τάση αυξάνονται, και τα χαρακτηριστικά του ρεύματος και της τάσης είναι έντονα μη γραμμικά.



Ποια είναι η λειτουργία του βαριστόρου;
Ο χρόνος απόκρισης του βαριστόρου είναι το επίπεδο ns, το οποίο είναι ταχύτερο από τον σωλήνα εκκένωσης αέρα και ελαφρώς αργότερο από τον σωλήνα TVS.η ταχύτητα απόκρισης του μπορεί να πληροί τις απαιτήσεις για την προστασία από υπερτάσεις των ηλεκτρονικών κυκλωμάτωνΗ χωρητικότητα διασταύρωσης ενός βαριστόρου είναι γενικά της τάξης των εκατοντάδων έως χιλιάδων Pf.δεν είναι κατάλληλο για άμεση χρήση στην προστασία γραμμών σήματος υψηλής συχνότηταςΌταν χρησιμοποιείται για την προστασία των κυκλωμάτων εναλλασσόμενου ρεύματος, η μεγάλη χωρητικότητα σύνδεσης θα αυξήσει τη διαρροή.Η χωρητικότητα ροής του βαριστόρου είναι μεγαλύτερη, αλλά μικρότερη από εκείνη του σωλήνα εκκένωσης αερίου.



Περιγραφή:

Οι ραδιακοί βαρύστεροι με μόλυβδο της σειράς 07D παρέχουν μια ιδανική λύση προστασίας κυκλώματος για εφαρμογές χαμηλότερης τάσης συνεχούς ρεύματος, προσφέροντας υψηλότερες τιμές υπερχείλισης από ποτέ πριν που είναι διαθέσιμες σε τέτοιους μικρούς δίσκους.
Η μέγιστη ονομαστική τάση κορυφικής τάσης υπερτάσεως μπορεί να φθάσει έως και 1,75KA (πυλισμός 8 / 20 μs) για την προστασία από υψηλές κορυφαίες υπερτάσεις, συμπεριλαμβανομένης της έμμεσης παρεμβολής από κεραυνό,σύστημα διακόπτη μεταβατικών στοιχείων και μη φυσιολογικών ταχείων μεταβατικών στοιχείων από την πηγή ισχύος.





Χαρακτηριστικά:

u Ευρεία περιοχή τάσης λειτουργίας (V1mA) από 18V έως 820V

u Γρήγορη ανταπόκριση σε παροδική υπερφόρτωση

u Μεγάλη ικανότητα απορρόφησης παροδικής ενέργειας

u Χαμηλή αναλογία συμπίεσης και χωρίς συνεχές ρεύμα

u πληροί το επίπεδο MSL 1, ανά J-STD-020





Εφαρμογές:

Συστήματα τροφοδοσίας ηλεκτρικής ενέργειας, καταστολείς υπερτάσεων, συστήματα ασφαλείας, προστασία κινητήρων, ηλεκτρονικά συστήματα αυτοκινήτων, οικιακές συσκευές κλπ.







Υλικό Δεν υπάρχει ραδιενεργό υλικό
Λειτουργία Θερμοκρασία -40°C ~ +85°C
Θέρμανση αποθήκευσης -55°C ~ +125°C
Σώμα Πλακέτα νικελίου
Πηγή Τσιμέντο
Συσκευές χωρίς μόλυβδο Πλακέτα νικελίου





MoV 7D561K 500V Υψηλής τάσης Βαριστορ Zov 07D511 Αντίσταση 1

MoV 7D561K 500V Υψηλής τάσης Βαριστορ Zov 07D511 Αντίσταση 2

MoV 7D561K 500V Υψηλής τάσης Βαριστορ Zov 07D511 Αντίσταση 3

Παρακαλούμε μην διστάσετε να επικοινωνήσετε μαζί μας σύντομα για περισσότερες πληροφορίες. Οι παραγγελίες OEM / ODM σας είναι ευπρόσδεκτες. Ανυπομονούμε να δημιουργήσουμε συνεργατικές σχέσεις μαζί σας στο εγγύς μέλλον.
