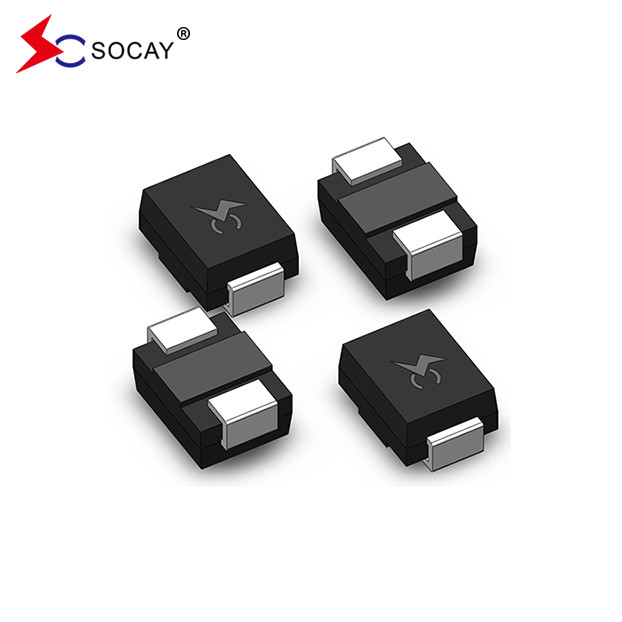

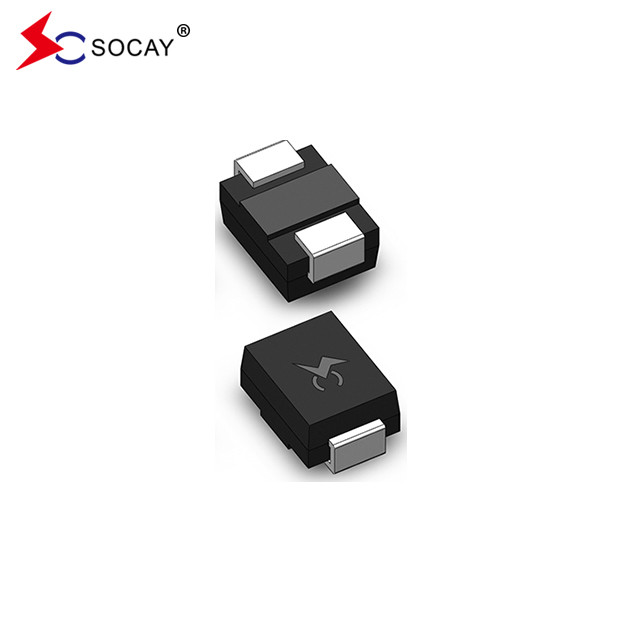

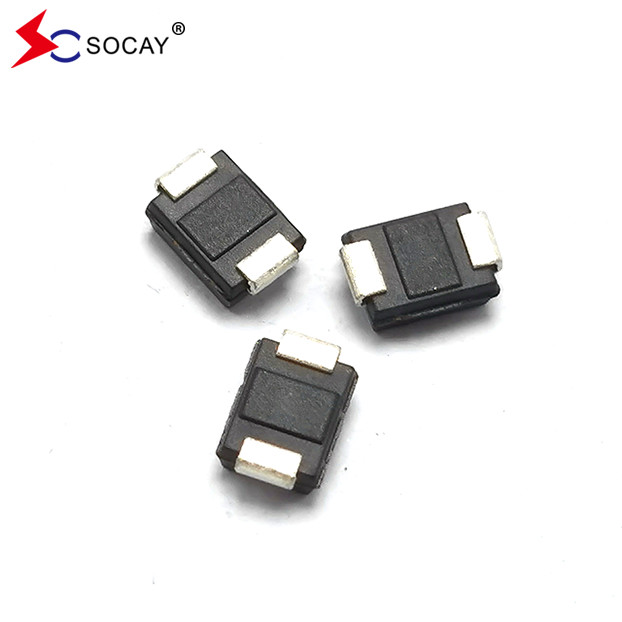

SOCAY P0720SB 4KV Θυρίστορες καταστολείς υπερτασμών Προστατευτικές συσκευές 150A 65V SMD Θυρίστορες
ΠΛΑΣΙΚΟ ΠΕΡΙΛΗΜΑ:ΠΧΧX0SB_v2103.1.pdf
| Αριθμός τμήματος |
Σημείωση |
VDRM@IDRM=5μA |
VS ①
@100V/μS
|
VΤ @IΤ=2,2A |
Εγώ...S |
Εγώ...Τ |
Εγώ...H |
C0 2
@ 1MHz, 2V παραμερισμός
|
| |
|
Vελάχιστο |
Vμέγιστο |
Vμέγιστο |
mAμέγιστο |
Αμέγιστο |
mAελάχιστο |
pF Τύπος |
| P0080SB |
P008B |
6 |
25 |
4 |
800 |
2.2 |
50 |
80 |
| P0300SB |
P03B |
25 |
40 |
4 |
800 |
2.2 |
50 |
80 |
| P0640SB |
P06B |
58 |
77 |
4 |
800 |
2.2 |
150 |
80 |
| P0720SB |
P07B |
65 |
88 |
4 |
800 |
2.2 |
150 |
75 |
| P0900SB |
P09B |
75 |
98 |
4 |
800 |
2.2 |
150 |
70 |
| P1100SB |
P11B |
90 |
130 |
4 |
800 |
2.2 |
150 |
70 |
| P1300SB |
P13B |
120 |
160 |
4 |
800 |
2.2 |
150 |
65 |
| P1500SB |
P15B |
140 |
180 |
4 |
800 |
2.2 |
150 |
65 |
| P1800SB |
P18B |
170 |
220 |
4 |
800 |
2.2 |
150 |
65 |
| P2300SB |
P23B |
190 |
260 |
4 |
800 |
2.2 |
150 |
60 |
| P2600SB |
P26B |
220 |
300 |
4 |
800 |
2.2 |
150 |
60 |
| P3100SB |
P31B |
275 |
350 |
4 |
800 |
2.2 |
150 |
50 |
| Π3500SB |
P35B |
320 |
400 |
4 |
800 |
2.2 |
150 |
50 |
| P4200SB |
P42B |
400 |
520 |
4 |
800 |
2.2 |
150 |
40 |
|
Σημειώσεις:
1 Vs μετριέται σε 100KV/s.
2 Η χωρητικότητα εκτός κατάστασης μετριέται σε VΔ.Σ.=2V, VΕπικεφαλής=1V, f=1MHz.
|
Περιγραφή:
Η σειρά PXXX0SB έχει σχεδιαστεί για την προστασία ευρυζωνικών εξοπλισμού όπως μόντεμ, κάρτες γραμμής, CPE και DSL από καταστροφικές μεταβατικές υπερτάσεις.Η σειρά παρέχει μια λύση επιφανειακής τοποθέτησης που επιτρέπει στους εξοπλισμούς να συμμορφώνονται με τα παγκόσμια κανονιστικά πρότυπα.
Πλεονεκτήματα των σωλήνων εκφόρτισης ημιαγωγών:
1Πριν από τη βλάβη, είναι ισοδύναμο με ένα ανοιχτό κύκλωμα, η αντίσταση μόνωσης είναι πολύ μεγάλη και το ρεύμα διαρροής είναι πολύ μικρό.
2Έχει χαρακτηριστικά αμφίδρομης συμμετρίας.
3Η ταχύτητα απόκρισης είναι πολύ χαμηλή.
4Η τάση διακοπής έχει καλή σταθερότητα.
Μειονεκτήματα των σωλήνων εκφόρτισης ημιαγωγών:
1Σε σύγκριση με τους κεραμικούς σωλήνες εκκένωσης, ο ρυθμός ροής είναι μικρότερος, μόλις μερικές εκατοντάδες A.
2Η τάση διακοπής έχει μόνο ορισμένες ειδικές τιμές.
3Η χωρητικότητα είναι μεγάλη, που κυμαίνεται από δεκάδες έως εκατοντάδες pF.
Μειονεκτήματα των σωλήνων εκφόρτισης ημιαγωγών:
1Σε σύγκριση με τους κεραμικούς σωλήνες εκκένωσης, ο ρυθμός ροής είναι μικρότερος, μόλις μερικές εκατοντάδες A.
2Η τάση διακοπής έχει μόνο ορισμένες ειδικές τιμές.
3Η χωρητικότητα είναι μεγάλη, που κυμαίνεται από δεκάδες έως εκατοντάδες pF.
| Παράμετρος |
Ορισμός |
| Εγώ...S |
ρεύμα διακόπτη- μέγιστο ρεύμα που απαιτείται για τη μετάβαση σε κατάσταση ενεργοποίησης |
| Εγώ...DRM |
ρεύμα διαρροής- μέγιστο μέγιστο ρεύμα εκτός λειτουργίας που μετριέται σε VDRM |
| Εγώ...H |
ρεύμα διατήρησης- ελάχιστο ρεύμα που απαιτείται για τη διατήρηση της κατάστασης |
| Εγώ...Τ |
ρεύμα σε κατάσταση λειτουργίας- μέγιστο ονομαστικό συνεχές ρεύμα σε κατάσταση λειτουργίας |
| VS |
Δυνατότητα διακόπτη- μέγιστη τάση πριν από τη μετάβαση σε ενεργοποιημένη κατάσταση |
| VDRM |
Πιο υψηλή τάση εκτός κατάστασης- η μέγιστη τάση που μπορεί να εφαρμοστεί με διατήρηση της κατάσταση εκτός λειτουργίας |
| VΤ |
Τετάρτη- μέγιστη τάση μετρούμενη σε ονομαστικό ρεύμα σε ενεργό κατάσταση |
| Γ0 |
Δυναμικότητα εκτός λειτουργίας- τυπική χωρητικότητα που μετράται σε κατάσταση απενεργοποίησης |
| Σειρά |
2/10μS1 |
8/20μS1 |
10/160μS1 |
10/560μS1 |
10/1000μS1 |
5/310μS1 |
Εγώ...ΤΜΣ
50/60 Hz
|
di/dt |
| |
2/10μS2 |
1.2/50μS2 |
10/160μS2 |
10/560μS2 |
10/1000μS2 |
10/700μS2 |
|
|
| |
Ένα λεπτό. |
Ένα λεπτό. |
Ένα λεπτό. |
Ένα λεπτό. |
Ένα λεπτό. |
Αελάχιστο |
Ένα λεπτό. |
Amps/μs μέγιστο |
| Β |
250 |
250 |
150 |
100 |
80 |
100 |
30 |
500 |
|
Σημειώσεις:
- Τρόπος κύματος ρεύματος σε μs
- Σχήμα κύματος τάσης σε μs
|
- Διάταξη ρεύματος κορυφής παλμού (I)PP) είναι επαναλαμβανόμενη και εγγυημένη για όλη τη διάρκεια ζωής του προϊόντος.
- Εγώ...PPονομαστικές τιμές που ισχύουν σε εύρος θερμοκρασιών από -40 oC έως +85 oC
- Η συσκευή πρέπει αρχικά να βρίσκεται σε θερμική ισορροπία με - 40°C < TJ< + 150°C
|
| Αποκλεισμός υψηλής τάσης θερμοκρασίας |
80% ονομαστικό VDRM (VAC Peak) +125°C ή +150°C, υλικό μολύβδου κράμα χαλκού υψηλής θερμοκρασίας μπλοκάρισμα τάσης 504 ή 1008 ώρες MIL-STD-750 (μέθοδος 1040) JEDEC, JESD22-A-101 |
|
| |
|
|
| Κύκλος θερμοκρασίας |
-65°C έως +150°C, 15 λεπτά διαμονή, 10 έως 100 κύκλοι. |
|
| |
|
|
| Προορισμένη θερμοκρασία και υγρασία |
52 VDC (+85°C) 85% RH, 504 έως 1008 ώρες. |
|
| Αποθήκευση υψηλής θερμοκρασίας |
+150°C 1008 ώρες. MIL-STD-750 (μέθοδος 1031) JEDEC, JESD22-A-101 |
|
| Αποθήκευση χαμηλής θερμοκρασίας |
-65 βαθμοί, 1008 ώρες. |
|
| Θερμικό σοκ |
0°C έως +100°C, 5 λεπτά διαμονής, 10 δευτερόλεπτα μεταφοράς, θερμικός σοκ 10 κύκλοι. |
|
| Αυτοκλαβές (Δοκιμή πίεσης κατσαρόλας) |
+121°C, 100%RH, 2atm, 24 έως 168 ώρες. ΕΠΕ/Δοκιμή σε κατσαρόλα) JEDEC, JESD22-A-102 |
|
| Αντίσταση στη θερμότητα συγκόλλησης |
+260°C, 30 δευτερόλεπτα. |
|
| Επίπεδο ευαισθησίας στην υγρασία |
85% RH, +85°C, 168 ώρες, 3 κύκλοι επαναρρόφησης Επίπεδο (+260°C Πιο υψηλό). |
|
| Υλικό μολύβδου |
Σύνθετο χαλκού |
|
| Τερματισμός τερματισμού |
100% Ματ-Κλασσικό |
|
| Υλικό σώματος |
Επικαιροποιημένο από την UL επωξικό που πληροί την ταξινόμηση εύφλεκτης ικανότητας 94V-0 |
|
| Αριθμός τμήματος |
Πακέτο συστατικών |
Ποσότητα |
Συσκευή Επιλογή |
Προδιαγραφές συσκευασίας |
|
| Πxxx0SB |
DO-214AA |
2500 |
Ταινία και τροχιά -12mm/13′′ ταινία |
ΕΕΑ -481 - Δ |
|
Χαρακτηριστικά του προϊόντος
Εξαιρετική ικανότητα απορρόφησης παροδικής έντασης
Γρήγορη ανταπόκριση στην τάση υπερέωσης
Εξαλείφει την υπερφόρτωση που προκαλείται από ταχύτατα αυξανόμενα μεταβατικά
Τεχνολογία πυριτίου στερεής κατάστασης, μη εκφυλιστική
Εφαρμογή
Γραμμή ήχου/βίντεο
Δίκτυα και τηλεπικοινωνίες
Γραμμές δεδομένων και συστήματα ασφαλείας
Συριακές θύρες
