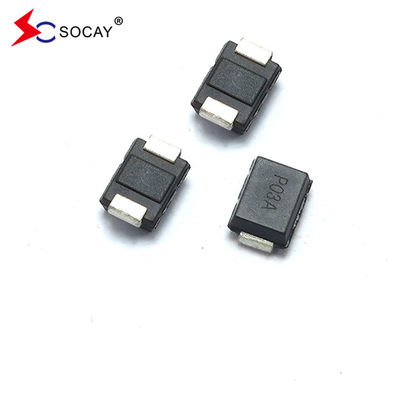

Name: DO-214AA SMB Package Θυρίστορες κατασταλτικές τάσης TSS P0080SB VDRM 6V VS 25V
Brand: SOCAY
SKU: P0080SB
Rating: 4.6 (162 reviews)

Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα

Χαρακτηριστικά

Προδιαγραφές

Περιγραφή: Συσκευές για την καταστολή της υπερβολικής πίεσης των θυρίστορων (TSS)

τύπος συσκευασίας: DO-214AA/SMB

Επικαιροποιημένα συστήματα VDRM: 6V

IDRM: 5μA

Vs @100V/μS (μέγιστο.): 25V

Είναι (μέγιστο.): 800mA

Δοκιμαστική ικανότητα: 4V

Είναι (Μαξ.): 2.2Α

Τελευταία: 50mA

C0 @1MHz,2V Bias (Τύπος.): 80 pF

Επισημαίνω:

Μικροεπιχειρησιακοί θρυιστορικοί καταστολείς υπεροχής SMB

DO-214AA Καταστολείς υπερβολικής τάσης θυρίστορων

P0080SB

Βασικές πληροφορίες

Τόπος καταγωγής: Shenzhen, Guangdong, Κίνα

Μάρκα: SOCAY

Πιστοποίηση: REACH,RoHS,ISO

Αριθμό μοντέλου: P0080SB

Έγγραφο: Βιβλίο του προϊόντος PDF

Πληρωμής & Αποστολής Όροι

Συσκευασία λεπτομέρειες: ΑΜΜΟ συσκευασία χύδην

Χρόνος παράδοσης: 5-8 εργάσιμες ημέρες

Εκθεσιακός χώρος

DO-214AA SMB Package Θυρίστορες κατασταλτικές τάσης TSS P0080SB VDRM 6V VS 25V

Περιγραφή προϊόντων

(TSS) P0080SB DO-214AA (SMB) Συσκευή Θυριστήρες καταστολής υπερτάσεων VDRM 6V VS 25V Σημείωση P008B

ΠΛΑΣΙΚΟ ΠΕΡΙΛΗΜΑ:ΠΧΧX0SB_v2103.1.pdf

Αριθμός τμήματος	Σημείωση	V_DRM@I_DRM=5μA	VS ① @100V/μS	V_Τ @I_Τ=2,2A	Εγώ..._S	Εγώ..._Τ	Εγώ..._H	C0 2 @ 1MHz, 2V παραμερισμός
		Vελάχιστο	Vμέγιστο	Vμέγιστο	mAμέγιστο	Αμέγιστο	mAελάχιστο	pF Τύπος
P0080SB	P008B	6	25	4	800	2.2	50	80
P0300SB	P03B	25	40	4	800	2.2	50	80
P0640SB	P06B	58	77	4	800	2.2	150	80
P0720SB	P07B	65	88	4	800	2.2	150	75
P0900SB	P09B	75	98	4	800	2.2	150	70
P1100SB	P11B	90	130	4	800	2.2	150	70
P1300SB	P13B	120	160	4	800	2.2	150	65
P1500SB	P15B	140	180	4	800	2.2	150	65
P1800SB	P18B	170	220	4	800	2.2	150	65
P2300SB	P23B	190	260	4	800	2.2	150	60
P2600SB	P26B	220	300	4	800	2.2	150	60
P3100SB	P31B	275	350	4	800	2.2	150	50
Π3500SB	P35B	320	400	4	800	2.2	150	50
P4200SB	P42B	400	520	4	800	2.2	150	40
Σημειώσεις: 1 Vs μετριέται σε 100KV/s. 2 Η χωρητικότητα εκτός κατάστασης μετριέται σε V_Δ.Σ.=2V, V_{Επικεφαλής}=1V, f=1MHz.

Σχετικά με το TSS

Τα TSS χαρακτηρίζονται από ακριβή αγωγιμότητα, γρήγορη απόκριση, υψηλή ικανότητα απορρόφησης τάσεων, αμφίδρομη συμμετρία και υψηλή αξιοπιστία.

DO-214AA SMB Package Θυρίστορες κατασταλτικές τάσης TSS P0080SB VDRM 6V VS 25V 0

Περιγραφή:

Η σειρά PXXX0SB έχει σχεδιαστεί για την προστασία ευρυζωνικών εξοπλισμού όπως μόντεμ, κάρτες γραμμής, CPE και DSL από καταστροφικές μεταβατικές υπερτάσεις.Η σειρά παρέχει μια λύση επιφανειακής τοποθέτησης που επιτρέπει στους εξοπλισμούς να συμμορφώνονται με τα παγκόσμια κανονιστικά πρότυπα.

Χαρακτηριστικά:

u Υπερβολική τάση χαμηλής τάσης

u Χαμηλή τάση σε κατάσταση λειτουργίας

u Δεν υποβαθμίζει την ικανότητα υπερέωσης μετά από πολλαπλά γεγονότα υπερέωσης εντός του ορίου

u Αποτυγχάνει σε βραχυκύκλωμα όταν υπερβαίνει τα χαρακτηριστικά

u Χαμηλή χωρητικότητα

Παράμετρος	Ορισμός
Εγώ..._S	ρεύμα διακόπτη- μέγιστο ρεύμα που απαιτείται για τη μετάβαση σε κατάσταση ενεργοποίησης
Εγώ..._DRM	ρεύμα διαρροής- μέγιστο μέγιστο ρεύμα εκτός λειτουργίας που μετριέται σε V_DRM
Εγώ..._H	ρεύμα διατήρησης- ελάχιστο ρεύμα που απαιτείται για τη διατήρηση της κατάστασης
Εγώ..._Τ	ρεύμα σε κατάσταση λειτουργίας- μέγιστο ονομαστικό συνεχές ρεύμα σε κατάσταση λειτουργίας
V_S	Δυνατότητα διακόπτη- μέγιστη τάση πριν από τη μετάβαση σε ενεργοποιημένη κατάσταση
V_DRM	Πιο υψηλή τάση εκτός κατάστασης- η μέγιστη τάση που μπορεί να εφαρμοστεί με διατήρηση της κατάσταση εκτός λειτουργίας
V_Τ	Τετάρτη- μέγιστη τάση μετρούμενη σε ονομαστικό ρεύμα σε ενεργό κατάσταση
Γ₀	Δυναμικότητα εκτός λειτουργίας- τυπική χωρητικότητα που μετράται σε κατάσταση απενεργοποίησης

Σειρά	2/10μS¹	8/20μS¹		10/160μS¹	10/560μS¹	10/1000μS¹	5/310μS¹	Εγώ..._ΤΜΣ 50/60 Hz	di/dt
	2/10μS²	1.2/50μS²		10/160μS²	10/560μS²	10/1000μS²	10/700μS²
	Ένα λεπτό.	Ένα λεπτό.		Ένα λεπτό.	Ένα λεπτό.	Ένα λεπτό.	Αελάχιστο	Ένα λεπτό.	Amps/μs μέγιστο
Β	250	250		150	100	80	100	30	500
Σημειώσεις: Τρόπος κύματος ρεύματος σε μs Σχήμα κύματος τάσης σε μs			- Διάταξη ρεύματος κορυφής παλμού (I)_PP) είναι επαναλαμβανόμενη και εγγυημένη για όλη τη διάρκεια ζωής του προϊόντος. - Εγώ..._PPονομαστικές τιμές που ισχύουν σε εύρος θερμοκρασιών από -40 oC έως +85 oC - Η συσκευή πρέπει αρχικά να βρίσκεται σε θερμική ισορροπία με - 40°C < T_J< + 150°C

Αποκλεισμός υψηλής τάσης θερμοκρασίας	80% ονομαστικό VDRM (VAC Peak) +125°C ή +150°C, υλικό μολύβδου κράμα χαλκού υψηλής θερμοκρασίας μπλοκάρισμα τάσης 504 ή 1008 ώρες MIL-STD-750 (μέθοδος 1040) JEDEC, JESD22-A-101

Κύκλος θερμοκρασίας	-65°C έως +150°C, 15 λεπτά διαμονή, 10 έως 100 κύκλοι.

Προορισμένη θερμοκρασία και υγρασία	52 VDC (+85°C) 85% RH, 504 έως 1008 ώρες.
Αποθήκευση υψηλής θερμοκρασίας	+150°C 1008 ώρες. MIL-STD-750 (μέθοδος 1031) JEDEC, JESD22-A-101
Αποθήκευση χαμηλής θερμοκρασίας	-65 βαθμοί, 1008 ώρες.
Θερμικό σοκ	0°C έως +100°C, 5 λεπτά διαμονής, 10 δευτερόλεπτα μεταφοράς, θερμικός σοκ 10 κύκλοι.
Αυτοκλαβές (Δοκιμή πίεσης κατσαρόλας)	+121°C, 100%RH, 2atm, 24 έως 168 ώρες) JEDEC, JESD22-A-102
Αντίσταση στη θερμότητα συγκόλλησης	+260°C, 30 δευτερόλεπτα.
Επίπεδο ευαισθησίας στην υγρασία	85% RH, +85°C, 168 ώρες, 3 κύκλοι επαναρρόφησης Επίπεδο (+260°C Πιο υψηλό).

Υλικό μολύβδου	Σύνθετο χαλκού
Τερματισμός τερματισμού	100% Ματ-Κλασσικό
Υλικό σώματος	Επικαιροποιημένο από την UL επωξικό που πληροί την ταξινόμηση εύφλεκτης ικανότητας 94V-0

Αριθμός τμήματος	Πακέτο συστατικών	Ποσότητα	Συσκευή Επιλογή	Προδιαγραφές συσκευασίας
Πxxx0SB	DO-214AA	2500	Ταινία και τροχιά -12mm/13′′ ταινία	ΕΕΑ -481 - Δ

DO-214AA SMB Package Θυρίστορες κατασταλτικές τάσης TSS P0080SB VDRM 6V VS 25V 1

DO-214AA SMB Package Θυρίστορες κατασταλτικές τάσης TSS P0080SB VDRM 6V VS 25V 2

DO-214AA SMB Package Θυρίστορες κατασταλτικές τάσης TSS P0080SB VDRM 6V VS 25V 3

DO-214AA SMB Package Θυρίστορες κατασταλτικές τάσης TSS P0080SB VDRM 6V VS 25V 4

Επιλογή σωλήνων εκκένωσης ημιαγωγών:

Κατά την επιλογή του ΤΣΣ, πρέπει γενικά να τηρούνται οι ακόλουθες αρχές:

1Επιλογή τάσης διακοπής VDRM: Η τάση διακοπής πρέπει να είναι μεγαλύτερη από τη μέγιστη τάση λειτουργίας του προστατευόμενου κυκλώματος.

2Επιλογή τάσης μετάβασης VBO: Η τάση μετάβασης πρέπει να είναι μικρότερη από τη μέγιστη τάση περυσινής κορυφής που μπορεί να αντέξει ο εξοπλισμός.

3Επιλογή του ρεύματος διατήρησης IH: το ρεύμα διατήρησης πρέπει να είναι μεγαλύτερο από το ρεύμα λειτουργίας και το ρεύμα βραχυκύκλωσης του εξοπλισμού.

4. Επιλογή παρασιτικής χωρητικότητας C: Η παρασιτική χωρητικότητα επιλέγεται ανάλογα με την απώλεια εισαγωγής που επιτρέπεται από το κύκλωμα ή τη συχνότητα μετάδοσης σήματος.

5Επιλογή ρεύματος υπερέλιξης: Διαφορετικά επίπεδα ρεύματος υπερέλιξης επιλέγονται σύμφωνα με τις απαιτήσεις του κυκλώματος ή των προτύπων δοκιμής υπερέλιξης.
