Name: Προστατευτικές συσκευές για την προστασία από υπερβολική πίεση από θυρίστορα 100A 275V SMD P3100SB 4KV
Brand: SOCAY
SKU: P3100SB
Rating: 4.5 (156 reviews)

Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα

Χαρακτηριστικά

Προδιαγραφές

Άλλο όνομα: Τυρίστορες

Αποτύπωμα: DO-214AA/SMB

Σχήμα: Ποσότητα επιφάνειας

Επικαιροποιημένα συστήματα VDRM: 275V

IDRM: 5μA

Vs @100V/μS (μέγιστο.): 350V

Είναι (μέγιστο.): 800mA

Δοκιμαστική ικανότητα: 4V

Είναι (Μαξ.): 2.2Α

Κωδικός ημερομηνίας: Πιο κοντά

Επισημαίνω:

Προστατευτικές συσκευές υπερχείλισης θυρίστορα 4KV

Συσκευές προστασίας από υπερβολικές τάσεις του θυρίστορα 100A

P3100SB

Βασικές πληροφορίες

Τόπος καταγωγής: Shenzhen, Guangdong, Κίνα

Μάρκα: SOCAY

Πιστοποίηση: REACH,RoHS,ISO

Αριθμό μοντέλου: P3100SB

Έγγραφο: Βιβλίο του προϊόντος PDF

Πληρωμής & Αποστολής Όροι

Συσκευασία λεπτομέρειες: Τραπέζιο, χύδην

Χρόνος παράδοσης: 1-3 εβδομάδες

Εκθεσιακός χώρος

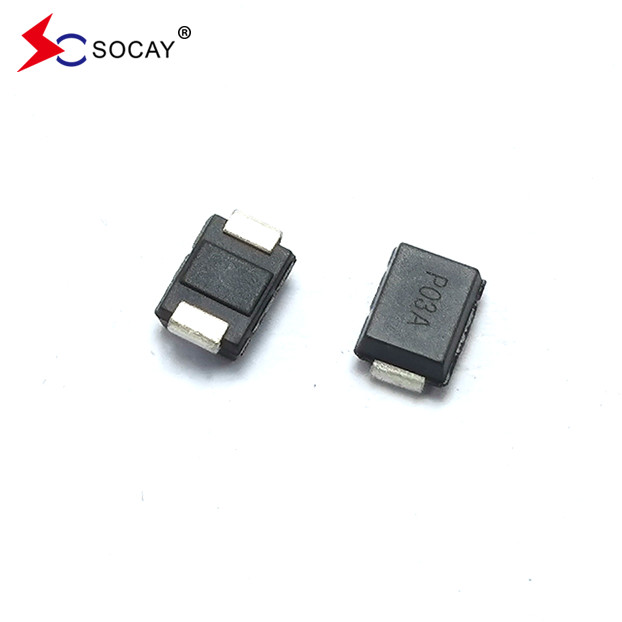

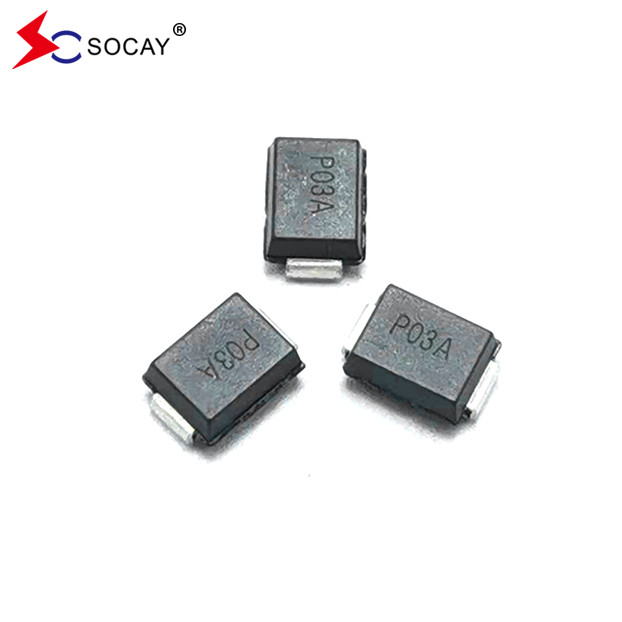

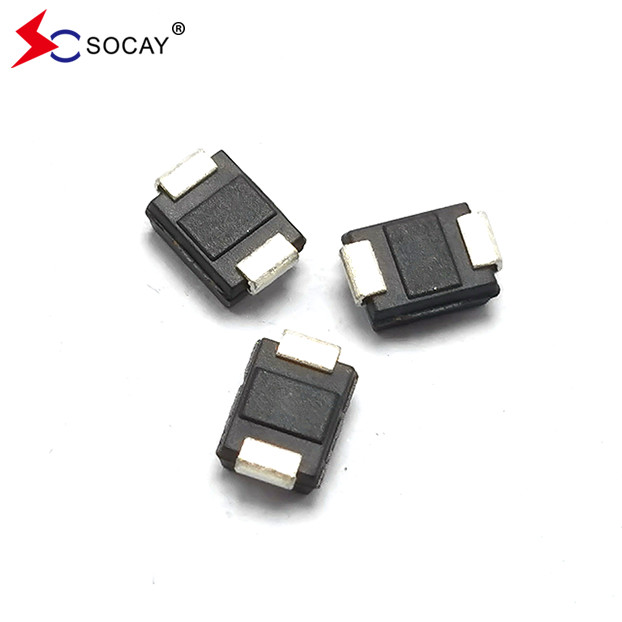

Προστατευτικές συσκευές για την προστασία από υπερβολική πίεση από θυρίστορα 100A 275V SMD P3100SB 4KV

Περιγραφή προϊόντων

SOCAY P3100SB 4KV DO-214AA P3100SB Συσκευές προστασίας από υπερβολική πίεση από θυρίστορα 100A 275V SMD

ΠΛΑΣΙΚΟ ΠΕΡΙΛΗΜΑ:ΠΧΧX0SB_v2103.1.pdf

1Μέθοδος επιλογής

1Για να γνωρίζετε το προϊόν του πελάτη, την τάση λειτουργίας, το σημείο εφαρμογής, το επίπεδο προστασίας.

2,Πρόταση διακοπής > τάση λειτουργίας συνεχούς ρεύματος στο κύκλωμα.

3"Επιλέξτε την τιμή χωρητικότητας και το ρυθμό ροής της συσκευής σύμφωνα με την πύλη εφαρμογής και το επίπεδο προστασίας.

Αριθμός τμήματος	Σημείωση	V_DRM@I_DRM=5μA	VS ① @100V/μS	V_Τ @I_Τ=2,2A	Εγώ..._S	Εγώ..._Τ	Εγώ..._H	C0 2 @ 1MHz, 2V παραμερισμός
		Vελάχιστο	Vμέγιστο	Vμέγιστο	mAμέγιστο	Αμέγιστο	mAελάχιστο	pF Τύπος
P0080SB	P008B	6	25	4	800	2.2	50	80
P0300SB	P03B	25	40	4	800	2.2	50	80
P0640SB	P06B	58	77	4	800	2.2	150	80
P0720SB	P07B	65	88	4	800	2.2	150	75
P0900SB	P09B	75	98	4	800	2.2	150	70
P1100SB	P11B	90	130	4	800	2.2	150	70
P1300SB	P13B	120	160	4	800	2.2	150	65
P1500SB	P15B	140	180	4	800	2.2	150	65
P1800SB	P18B	170	220	4	800	2.2	150	65
P2300SB	P23B	190	260	4	800	2.2	150	60
P2600SB	P26B	220	300	4	800	2.2	150	60
P3100SB	P31B	275	350	4	800	2.2	150	50
Π3500SB	P35B	320	400	4	800	2.2	150	50
P4200SB	P42B	400	520	4	800	2.2	150	40
Σημειώσεις: 1 Vs μετριέται σε 100KV/s. 2 Η χωρητικότητα εκτός κατάστασης μετριέται σε V_Δ.Σ.=2V, V_{Επικεφαλής}=1V, f=1MHz.

Παράμετρος	Ορισμός
Εγώ..._S	ρεύμα διακόπτη- μέγιστο ρεύμα που απαιτείται για τη μετάβαση σε κατάσταση ενεργοποίησης
Εγώ..._DRM	ρεύμα διαρροής- μέγιστο μέγιστο ρεύμα εκτός λειτουργίας που μετριέται σε V_DRM
Εγώ..._H	ρεύμα διατήρησης- ελάχιστο ρεύμα που απαιτείται για τη διατήρηση της κατάστασης
Εγώ..._Τ	ρεύμα σε κατάσταση λειτουργίας- μέγιστο ονομαστικό συνεχές ρεύμα σε κατάσταση λειτουργίας
V_S	Δυνατότητα διακόπτη- μέγιστη τάση πριν από τη μετάβαση σε ενεργοποιημένη κατάσταση
V_DRM	Πιο υψηλή τάση εκτός κατάστασης- η μέγιστη τάση που μπορεί να εφαρμοστεί με διατήρηση της κατάσταση εκτός λειτουργίας
V_Τ	Τετάρτη- μέγιστη τάση μετρούμενη σε ονομαστικό ρεύμα σε ενεργό κατάσταση
Γ₀	Δυναμικότητα εκτός λειτουργίας- τυπική χωρητικότητα που μετράται σε κατάσταση απενεργοποίησης

Σειρά	2/10μS¹	8/20μS¹		10/160μS¹	10/560μS¹	10/1000μS¹	5/310μS¹	Εγώ..._ΤΜΣ 50/60 Hz	di/dt
	2/10μS²	1.2/50μS²		10/160μS²	10/560μS²	10/1000μS²	10/700μS²
	Ένα λεπτό.	Ένα λεπτό.		Ένα λεπτό.	Ένα λεπτό.	Ένα λεπτό.	Αελάχιστο	Ένα λεπτό.	Amps/μs μέγιστο
Β	250	250		150	100	80	100	30	500
Σημειώσεις: Τρόπος κύματος ρεύματος σε μs Σχήμα κύματος τάσης σε μs			- Διάταξη ρεύματος κορυφής παλμού (I)_PP) είναι επαναλαμβανόμενη και εγγυημένη για όλη τη διάρκεια ζωής του προϊόντος. - Εγώ..._PPονομαστικές τιμές που ισχύουν σε εύρος θερμοκρασιών από -40 oC έως +85 oC - Η συσκευή πρέπει αρχικά να βρίσκεται σε θερμική ισορροπία με - 40°C < T_J< + 150°C

Αποκλεισμός υψηλής τάσης θερμοκρασίας	80% ονομαστικό VDRM (VAC Peak) +125°C ή +150°C, υλικό μολύβδου κράμα χαλκού υψηλής θερμοκρασίας μπλοκάρισμα τάσης 504 ή 1008 ώρες MIL-STD-750 (μέθοδος 1040) JEDEC, JESD22-A-101

Κύκλος θερμοκρασίας	-65°C έως +150°C, 15 λεπτά διαμονή, 10 έως 100 κύκλοι.

Προορισμένη θερμοκρασία και υγρασία	52 VDC (+85°C) 85% RH, 504 έως 1008 ώρες.
Αποθήκευση υψηλής θερμοκρασίας	+150°C 1008 ώρες. MIL-STD-750 (μέθοδος 1031) JEDEC, JESD22-A-101
Αποθήκευση χαμηλής θερμοκρασίας	-65 βαθμοί, 1008 ώρες.
Θερμικό σοκ	0°C έως +100°C, 5 λεπτά διαμονής, 10 δευτερόλεπτα μεταφοράς, θερμικός σοκ 10 κύκλοι.
Αυτοκλαβές (Δοκιμή πίεσης κατσαρόλας)	+121°C, 100%RH, 2atm, 24 έως 168 ώρες) JEDEC, JESD22-A-102
Αντίσταση στη θερμότητα συγκόλλησης	+260°C, 30 δευτερόλεπτα.
Επίπεδο ευαισθησίας στην υγρασία	85% RH, +85°C, 168 ώρες, 3 κύκλοι επαναρρόφησης Επίπεδο (+260°C Πιο υψηλό).

Υλικό μολύβδου	Σύνθετο χαλκού
Τερματισμός τερματισμού	100% Ματ-Κλασσικό
Υλικό σώματος	Επικαιροποιημένο από την UL επωξικό που πληροί την ταξινόμηση εύφλεκτης ικανότητας 94V-0

Αριθμός τμήματος	Πακέτο συστατικών	Ποσότητα	Συσκευή Επιλογή	Προδιαγραφές συσκευασίας
Πxxx0SB	DO-214AA	2500	Ταινία και τροχιά -12mm/13′′ ταινία	ΕΕΑ -481 - Δ

Προστατευτικές συσκευές για την προστασία από υπερβολική πίεση από θυρίστορα 100A 275V SMD P3100SB 4KV 0

Προστατευτικές συσκευές για την προστασία από υπερβολική πίεση από θυρίστορα 100A 275V SMD P3100SB 4KV 1

Προστατευτικές συσκευές για την προστασία από υπερβολική πίεση από θυρίστορα 100A 275V SMD P3100SB 4KV 2

Προστατευτικές συσκευές για την προστασία από υπερβολική πίεση από θυρίστορα 100A 275V SMD P3100SB 4KV 3

Γενικές ερωτήσεις
Μπορώ να έχω μια παραγγελία δείγματος;
Α: Ναι, καλωσορίζουμε παραγγελία δείγματος για να δοκιμάσουμε και να ελέγξουμε την ποιότητα.

Ερώτηση 2: Τι γίνεται με τον χρόνο προετοιμασίας;
Α:Το δείγμα χρειάζεται 1 ημέρα, ο χρόνος μαζικής παραγωγής χρειάζεται 1-2 εβδομάδες για ποσότητα παραγγελίας μεγαλύτερη από

Ε3: Έχετε MOQ;
Α: MOQ εξαρτώνται από τον τύπο του προϊόντος, 1pc για έλεγχο δείγματος είναι διαθέσιμο

Ε4 Πώς αποστέλλετε τα αγαθά και πόσο χρόνο χρειάζεται για να φτάσουν;
Απ: Συνήθως αποστέλλουμε με DHL, UPS, FedEx ή TNT. Συνήθως διαρκεί 3-5 ημέρες για να φτάσει.

Ε. Πώς προχωράω σε μια παραγγελία;
Α: Πρώτα, ενημερώστε μας για τις απαιτήσεις ή την εφαρμογή σας.
Δεύτερον, αναφέρουμε σύμφωνα με τις απαιτήσεις σας ή τις προτάσεις μας.
Τρίτον, ο πελάτης επιβεβαιώνει τα δείγματα και τοποθετεί κατάθεση για επίσημη παραγγελία.
Τέταρτον, κανονίζουμε την παραγωγή.

Ε: Προσφέρετε εγγύηση για τα προϊόντα;
Α: Ναι, προσφέρουμε 2-5 χρόνια εγγύηση στα προϊόντα μας.
