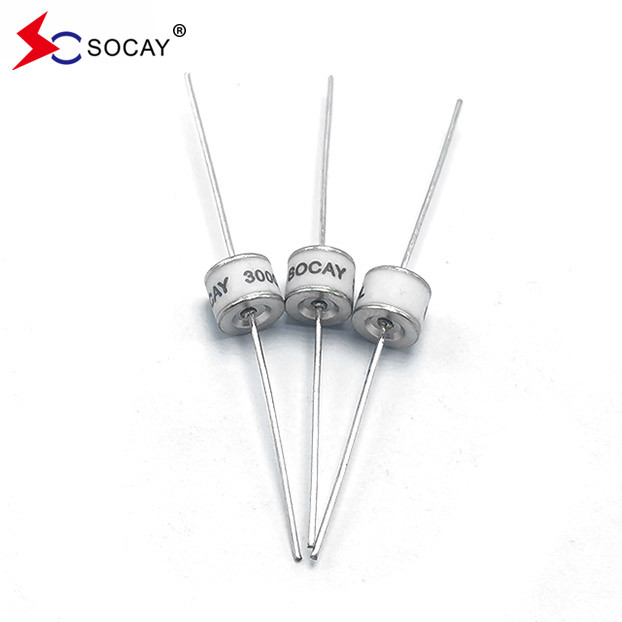

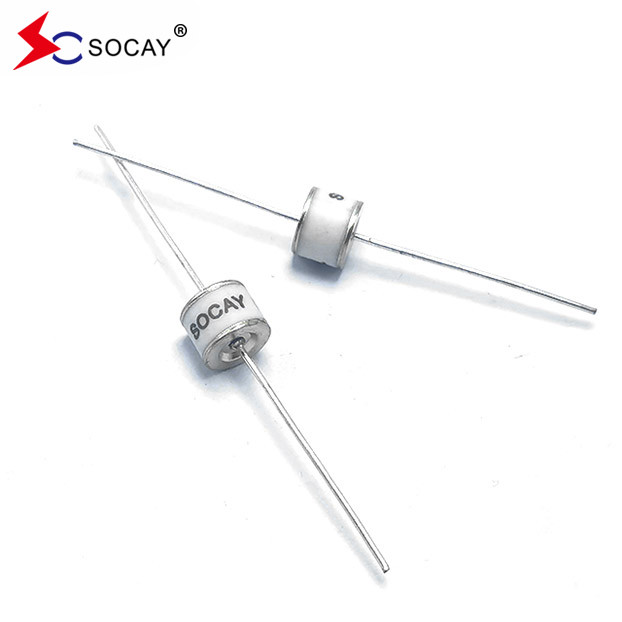

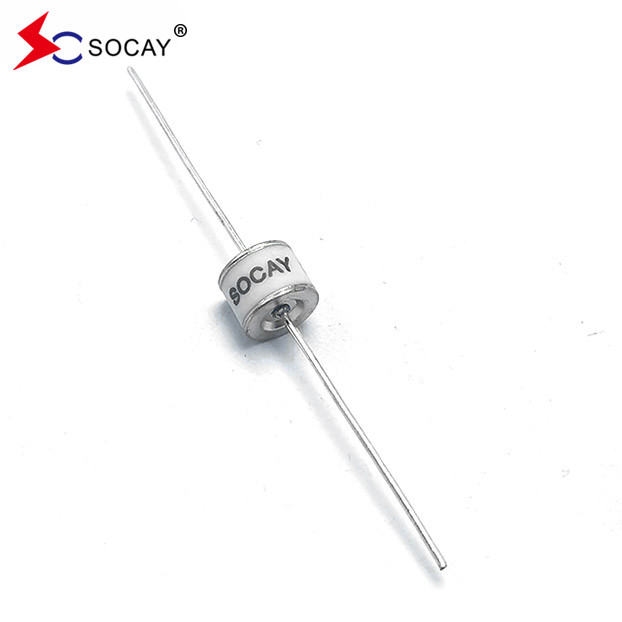

Αξονικός κεραμικός σωλήνας εκκένωσης αερίου με μόλυβδο SC2E8-90ML Συμμορφούμενος με το RoHS

90V±20% Αξιακό κεραμικό σωλήνα εκκένωσης αερίου με μόλυβδο SC2E8-90ML, συμβατό με το RoHS

ΠΛΑΣΙΚΟ ΠΕΡΙΛΗΜΑ:ΣΚ2Ε8_Β91.1.pdf

Αρχές επιλογής για κεραμικούς σωλήνες εκκένωσης αερίων

1. The prerequisite for the addition of ceramic gas discharge tubes is that the lower limit of the DC breakdown voltage of the ceramic gas discharge tube must be higher than the maximum normal operating voltage in the circuit, ώστε να μην επηρεάζει την κανονική λειτουργία του κυκλώματος.
2Η τάση στάθμευσης του κεραμικού σωλήνα εκφόρτωσης αερίου πρέπει να είναι όσο το δυνατόν υψηλότερη ώστε να εξασφαλίζεται ότι η τάση λειτουργίας στο κύκλωμα δεν θα προκαλέσει συνεχή αγωγιμότητα.Όταν η υπερήταση στο κύκλωμα εξαφανίζεται, εξασφαλίζει ότι ο κεραμικός σωλήνας εκκένωσης αερίου σβήνεται εγκαίρως, διαφορετικά θα επηρεάσει την κανονική λειτουργία του κυκλώματος.
3- βεβαιωθείτε ότι η τάση διάσπασης από την πρόσκρουση του κεραμικού σωλήνα εκκένωσης αερίου πρέπει να είναι χαμηλότερη από την υψηλότερη στιγμιαία τάση που μπορεί να αντέξει το κύκλωμα.
4Σύμφωνα με την ένταση του ρεύματος ώθησης που μπορεί να εισέλθει στη γραμμή, καθορίστε την ικανότητα αντίστασης του ρεύματος ώθησης που πρέπει να επιτύχει ο επιλεγμένος σωλήνας εκκένωσης.
5Όταν είναι αναγκαίο, ο κεραμικός σωλήνας εκκένωσης αερίου πρέπει να είναι εξοπλισμένος με κατάλληλη διάταξη βραχυκύκλωσης, διάταξη FS, που ονομάζεται επίσης διάταξη προστασίας από βλάβη.

Σχετικά με το GDT
Οι σωλήνες εκφόρτισης αερίου λειτουργούν σύμφωνα με την αρχή της φυσικής των αερίων της υψηλής απόδοσης εκφόρτισης τόξου.Μόλις η τάση που εφαρμόζεται στον σωλήνα εκκένωσης υπερβαίνει την τάση διακοπήςΟι δυνατότητες χειρισμού υψηλών κυμάτων ρεύματος και μια τάση τόξου που είναι σχεδόν ανεξάρτητη από τις υπερφόρτωση ρεύματος βραχυκυκλώματος.Όταν τελειώσει η εκφόρτωση και ο σωλήνας εκφόρτωσης βγει έξωΩς εκ τούτου, οι σωλήνες εκκένωσης αερίου πληρούν σχεδόν όλες τις απαιτήσεις των προστατευόμενων στοιχείων.Μπορεί να περιορίσει αξιόπιστα την υπερφυσική τάση εντός του εύρους των επιτρεπόμενων τιμών, και υπό κανονικές συνθήκες λειτουργίας, λόγω της υψηλής αντίστασης μονόληψης και των χαμηλών χαρακτηριστικών χωρητικότητας, ο σωλήνας εκκένωσης δεν θα έχει ουσιαστικά καμία επίδραση στο προστατευόμενο σύστημα.

Ταξινομή κεραμικών σωλήνων εκκένωσης αερίων
1Σύμφωνα με τον αριθμό των ηλεκτροδίων, οι συνήθως χρησιμοποιούμενοι σωλήνες εκκένωσης αερίου χωρίζονται σε σωλήνες εκκένωσης διόδων και σωλήνες εκκένωσης τριόδων.Έτσι, ονομάζονται κεραμικά σωλήνες εκκένωσης..
2Σύμφωνα με το μέγεθος της εμφάνισης, οι συνήθως χρησιμοποιούμενοι σωλήνες εκκένωσης αερίου χωρίζονται σε σωλήνες εκκένωσης με τσιπ και σωλήνες εκκένωσης plug-in.
3Σύμφωνα με την τάση παλμού του προϊόντος, οι συνήθως χρησιμοποιούμενοι σωλήνες εκφόρτωσης αερίου διαιρούνται σε συμβατικούς σωλήνες εκφόρτωσης με παλμό και σε σωλήνες εκφόρτωσης με χαμηλό παλμό.
