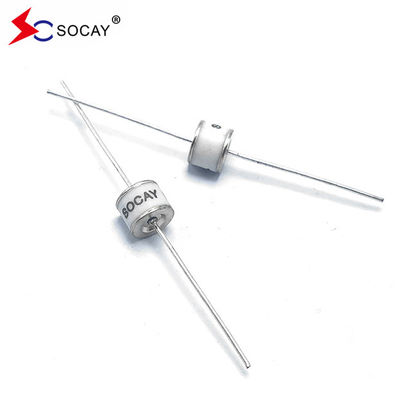

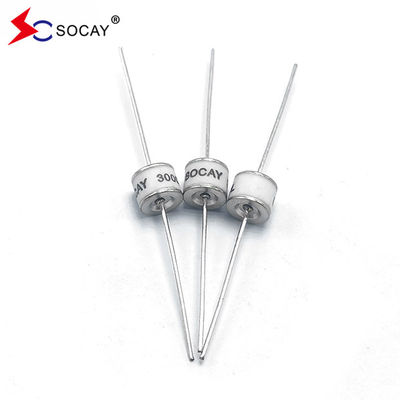

Δορυφόρος εκκένωσης κεραμικού αερίου με άξονα κεφαλής 600V SC2E8-600ML GDT Ηλεκτρονικό στοιχείο

Κεραμικός σωλήνας εκκένωσης αερίου με άξονα μόλυβδο 600V SC2E8-600ML Ηλεκτρονικό στοιχείο GDT

ΠΛΑΣΙΚΟ ΠΕΡΙΛΗΜΑ:ΣΚ2Ε8_Β91.1.pdf

Αρχή λειτουργίας κεραμικού σωλήνα εκκένωσης αερίων
Οι κεραμικοί σωλήνες εκκένωσης αερίων είναι σφραγισμένοι με κεραμικά και αποτελούνται από δύο ή περισσότερα μεταλλικά ηλεκτρόδια με κενά στο εσωτερικό, γεμάτα με αδρανή αέρια άργον και νεόνιο.συνδέονται παράλληλα στο κύκλωμαΌταν η συσκευή δεν λειτουργεί, η αντίσταση είναι πολύ υψηλή και η ισοδύναμη χωρητικότητα είναι χαμηλή.Όταν υπάρχει ανώμαλος σφυγμόςΗ εσωτερική αντίσταση πέφτει αμέσως μετά την επίτευξη της αξίας της τάσης λειτουργίας και το ρεύμα απελευθερώνεται.θα επιστρέψει αυτόματα στην κατάσταση υψηλής αντίστασης και το κύκλωμα θα λειτουργήσει κανονικά.

Πλεονεκτήματα των κεραμικών σωλήνων εκκένωσης αερίων:

1Πριν από τη βλάβη (οδηγία), ισοδυναμεί με ανοιχτό κύκλωμα, με μεγάλη αντίσταση και καθόλου ή πολύ μικρό ρεύμα διαρροής.

2Μετά από βλάβη (οδηγία), είναι ισοδύναμο με ένα βραχυκύκλωμα, το οποίο μπορεί να περάσει ένα μεγάλο ρεύμα με μια πολύ μικρή πτώση τάσης.

3Η χωρητικότητα του ρεύματος παλμού (πίκ ρεύματος) είναι πολύ μεγάλη: 2,5kA~100kA.

4Έχει χαρακτηριστικά αμφίδρομης συμμετρίας.

5Η τιμή χωρητικότητας είναι πολύ μικρή, μικρότερη από 3pF.

Μειονεκτήματα των κεραμικών σωλήνων εκκένωσης αερίων:

1Ο χρόνος απόκρισης είναι γενικά 0,2 ~ 0,3μs (200 ~ 300ns), και ο ταχύτερος είναι περίπου 0,1μs (100ns).Πριν το ενεργοποιήσεις, θα υπάρξουν ακτινοβολίες με μεγαλύτερα πλάσματα που θα διαρρεύσουν και δεν θα έχουν προστατευτική επίδραση.

2Η τάση διακοπής έχει κακή συνέπεια και μεγάλη διασπορά, γενικά ± 20%·

3Η τάση διακοπής έχει μόνο λίγες συγκεκριμένες τιμές.

Επιλογή κεραμικών σωλήνων εκκένωσης αερίων:

1Υπό την επίδραση ταχείων παλμών, απαιτείται ένας ορισμένος χρόνος για τον ιονισμό του αερίου του κεραμικού σωλήνα εκφόρτωσης αερίου (γενικά 0,2 ~ 0,3 μs, το ταχύτερο είναι περίπου 0,1 μs),Έτσι ένας απότομος παλμός με μεγαλύτερο πλάτος θα διαρρεύσει στο πίσω μέρος.Για την καταστολή αυτού του έντονου παλμού, υπάρχουν διάφορες μέθοδοι: α. Συνδέστε έναν πυκνωτή ή βαριστόρο παράλληλα με τον σωλήνα εκφόρτισης.Συνδέστε έναν επαγωγό σε σειρά μετά τον σωλήνα εκκένωσης ή αφήστε μια γραμμή μετάδοσης κατάλληλου μήκους για να εξασθενίσει τον έντονο παλμό σε χαμηλότερη τιμή- επίπεδο, γ. υιοθετήστε ένα κυκλώμα προστασίας δύο επιπέδων, με τον σωλήνα εκκένωσης ως το πρώτο επίπεδο και τον σωλήνα TVS ή τον προστατευτή υπερεμβολίας ημιαγωγών ως το δεύτερο επίπεδο.Τα δύο επίπεδα είναι απομονωμένα από αντίσταση., επαγωγείς ή αυτοανακαταστατικές ασφάλειες.

2. Επιλογή τάσης διακοπής συνεχούς ρεύματος Vsdc: Η ελάχιστη τιμή της τάσης διακοπής συνεχούς ρεύματος Vsdc πρέπει να είναι μεγαλύτερη από 1,2 φορές την υψηλότερη δυνατή μέγιστη τάση τροφοδοσίας ή τη μεγαλύτερη τάση σήματος.

3Επιλογή ρεύματος εκφόρτωσης με παλμούς: Η επιλογή πρέπει να βασίζεται στο μέγιστο ρεύμα υπερέωσης που μπορεί να εμφανιστεί στη γραμμή ή στο μέγιστο ρεύμα υπερέωσης που χρειάζεται προστασία.Το ρεύμα εκφόρτωσης με παλμό του σωλήνα εκφόρτωσης πρέπει να υπολογίζεται σύμφωνα με το ονομαστικό ρεύμα εκφόρτωσης με παλμό (ή το ήμισυ του ρεύματος εκφόρτωσης με ενιαίο παλμό).

4Οι κεραμικοί σωλήνες εκφόρτωσης αερίου γενικά δεν χρησιμοποιούνται παράλληλα λόγω του μεγάλου σφάλματος στην τάση διάσπασης.

5. Μετά το τρέχον πρόβλημα: Για να διασφαλιστεί ότι ο σωλήνας εκκένωσης μπορεί κανονικά να σβήσει το τόξο μετά την κατάρρευση της πρόσκρουσης,σε μέρη όπου είναι πιθανό να προκύψει μετά το ρεύμα (όπως σε ενεργά κυκλώματα), ένας βαρισώτης ή μια ασφάλεια αυτοκατασκευής μπορούν να συνδεθούν σε σειρά στον σωλήνα εκκένωσης.

Εφαρμογή

Βιομηχανική τροφοδοσία, τροφοδοσία επικοινωνιών, τροφοδοσία με μετατροπέα, τροφοδοσία UPS χωρίς διακοπή, τροφοδοσία ρυθμιζόμενης ισχύος, τροφοδοσία κίνησης, τροφοδοσία διακόπτη, μονάδα ισχύος,απομονωτής, μετατροπέας, ιατρικό εξοπλισμό,
