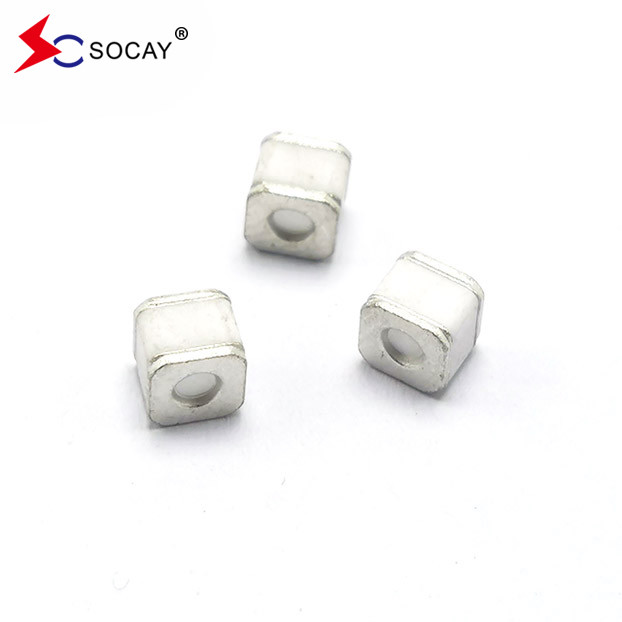

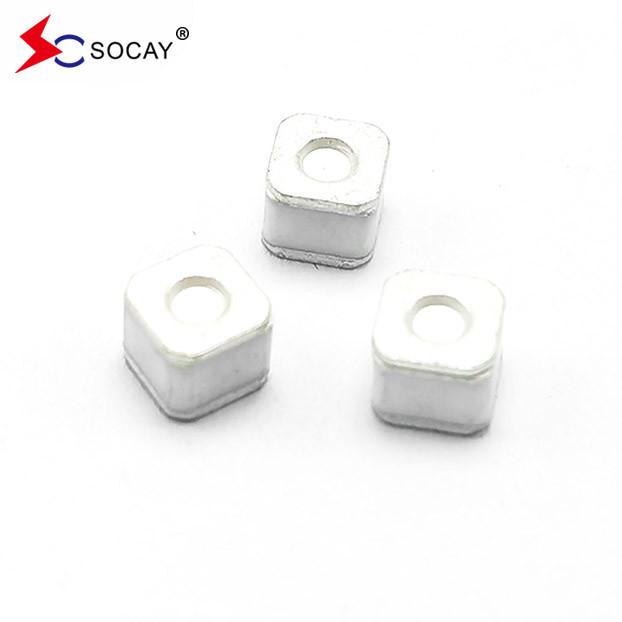

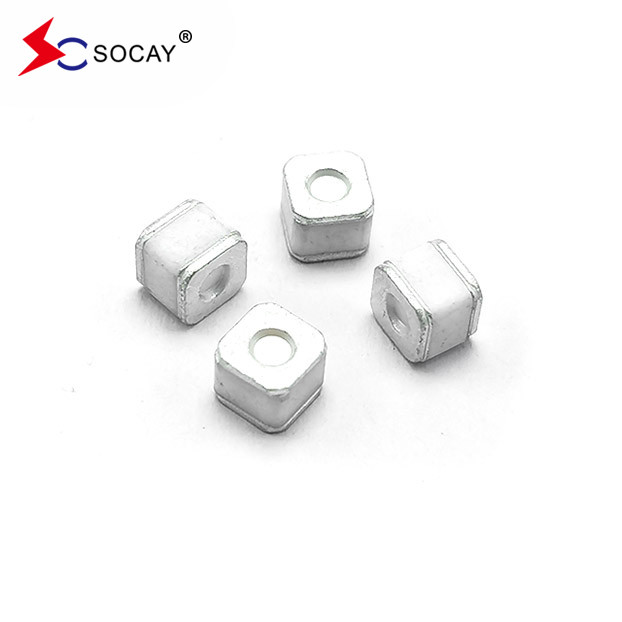

SOCAY Σωλήνας εκκένωσης αερίου Προστατευτής υπερεκτάσεων SC2E5-90LSMD Επιφανειακή τοποθέτηση GDT

Προστατευτής υπεροχής σωλήνα εκκένωσης αερίου SOCAY SC2E5-90LSMD, επιφανειακή τοποθέτηση GDT

ΠΛΑΣΙΚΟ ΠΕΡΙΛΗΜΑ:ΣΚ2Ε5-SMD_v2110.1.pdf




Ι:Για τον σωλήνα εκκένωσης αερίου

Ο σωλήνας εκφόρτωσης αερίου, η πλήρης ονομασία του κεραμικού σωλήνα εκφόρτωσης αερίου, αγγλικό σωλήνα εκφόρτωσης αερίου, συχνά αντικαθίσταται από την συντομογραφία GDT, είναι μια διάταξη προστασίας από υπερεκτάσεις τύπου κενού,που έχει χρησιμοποιηθεί ευρέως στην προστασία από κεραυνό των συστημάτων επικοινωνίαςΟι σωλήνες εκφόρτωσης χρησιμοποιούνται συχνά στα πρώτα ή τα δύο πρώτα στάδια των κυκλωμάτων προστασίας πολλαπλών επιπέδων για την εκφόρτωση αστραπών, την στιγμιαία υπερστροφή και τον περιορισμό της υπερφόρτωσης.Δεδομένου ότι η αντίσταση μόνωσης μεταξύ των ηλεκτροδίων του σωλήνα εκκένωσης είναι πολύ μεγάλη και η παρασιτική χωρητικότητα είναι πολύ μικρήΗ προστασία από κεραυνό των γραμμών σήματος έχει σαφή πλεονεκτήματα.Τα κύρια μειονεκτήματα των χαρακτηριστικών προστασίας του σωλήνα εκκένωσης είναι ότι η καθυστέρηση του χρόνου εκκένωσης είναι μεγάλη, η ευαισθησία δράσης δεν είναι ιδανική και είναι δύσκολο να καταστείλει αποτελεσματικά τα κεραυνά κύματα με μεγάλη αυξανόμενη απόκλιση.Υπάρχει πρόβλημα συνεχούς ροής στην προστασία από κεραυνό του συστήματος τροφοδοσίας.



ΙΙ:Κύρια συστατικά

Πορσελάνη σωλήνα σκόνη, ηλεκτρόδιο, ηλεκτρονικό αδρανές αέριο, κλπ.

Χαρακτηριστικά:

• Μη ραδιενεργό
• Συμμόρφωση με το RoHS
• Μικρή απώλεια εισαγωγής
• Εξαιρετική ανταπόκριση στις ταχέως αυξανόμενες μεταβατικές
• Υπερ-χαμηλή χωρητικότητα

• Δυνατότητα 5KA υπερχείλισης που δοκιμάζεται με παλμό 8/20μs όπως ορίζεται από την IEC 61000-4-5

Ταξινομή κεραμικών σωλήνων εκκένωσης αερίων
1Σύμφωνα με τον αριθμό των ηλεκτροδίων, οι συνήθως χρησιμοποιούμενοι σωλήνες εκκένωσης αερίου χωρίζονται σε σωλήνες εκκένωσης διόδων και σωλήνες εκκένωσης τριόδων.Έτσι, ονομάζονται κεραμικά σωλήνες εκκένωσης..
2Σύμφωνα με το μέγεθος της εμφάνισης, οι συνήθως χρησιμοποιούμενοι σωλήνες εκκένωσης αερίου χωρίζονται σε σωλήνες εκκένωσης με τσιπ και σωλήνες εκκένωσης plug-in.
3Σύμφωνα με την τάση παλμού του προϊόντος, οι συνήθως χρησιμοποιούμενοι σωλήνες εκφόρτωσης αερίου διαιρούνται σε συμβατικούς σωλήνες εκφόρτωσης με παλμό και σε σωλήνες εκφόρτωσης με χαμηλό παλμό.

Αρχή λειτουργίας κεραμικού σωλήνα εκκένωσης αερίων
Οι κεραμικοί σωλήνες εκκένωσης αερίων είναι σφραγισμένοι με κεραμικά και αποτελούνται από δύο ή περισσότερα μεταλλικά ηλεκτρόδια με κενά στο εσωτερικό, γεμάτα με αδρανή αέρια άργον και νεόνιο.συνδέονται παράλληλα στο κύκλωμαΌταν η συσκευή δεν λειτουργεί, η αντίσταση είναι πολύ υψηλή και η ισοδύναμη χωρητικότητα είναι χαμηλή.Όταν υπάρχει ανώμαλος σφυγμόςΗ εσωτερική αντίσταση πέφτει αμέσως μετά την επίτευξη της αξίας της τάσης λειτουργίας και το ρεύμα απελευθερώνεται.θα επιστρέψει αυτόματα στην κατάσταση υψηλής αντίστασης και το κύκλωμα θα λειτουργήσει κανονικά.

Πλεονεκτήματα των κεραμικών σωλήνων εκκένωσης αερίων
1Πριν από τη βλάβη (οδηγία), ισοδυναμεί με ανοιχτό κύκλωμα, με μεγάλη αντίσταση και καθόλου ή πολύ μικρό ρεύμα διαρροής.
2Μετά από βλάβη (οδηγία), είναι ισοδύναμο με ένα βραχυκύκλωμα, το οποίο μπορεί να περάσει ένα μεγάλο ρεύμα με μια πολύ μικρή πτώση τάσης.
3Η χωρητικότητα του ρεύματος παλμού (πίκ ρεύματος) είναι πολύ μεγάλη: 2,5kA~100kA.
4Έχει χαρακτηριστικά αμφίδρομης συμμετρίας.
5Η τιμή χωρητικότητας είναι πολύ μικρή, μικρότερη από 3pF.
