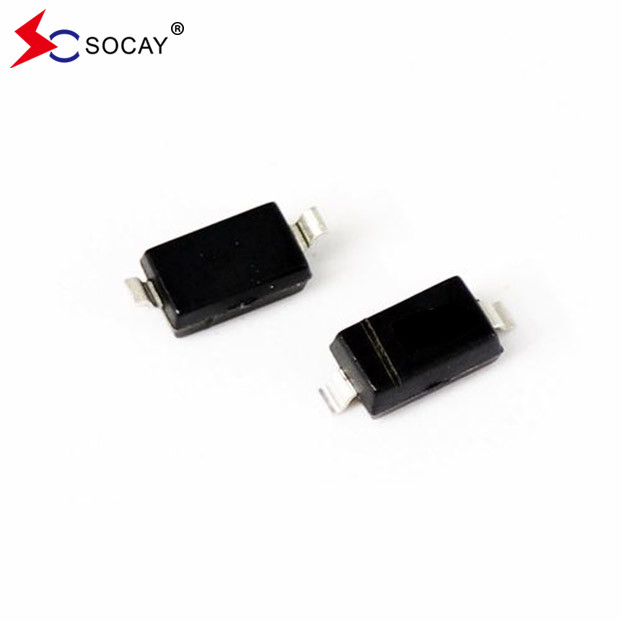

Name: Σχετική κατασκευή ζενερικής διόδου BZT52C8V2 SOD-123 Συσκευή SMD διόδου
Brand: SOCAY
SKU: BZT52C8V2
Rating: 4.6 (187 reviews)

Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα

Χαρακτηριστικά

Προδιαγραφές

BZT52C8V2 Ονομασία: Δίοδος Zener

Τύπος συσκευασίας BZT52C8V2: Γρασίδι-123

BZT52C8V2 Διαρροή ισχύος: 350mW

ΒZT52C8V2 Πρόταση (Νομ.): 8.2V

Δοκιμαστική ισχύς: 7.79V

Δοκιμαστική μονάδα: 8.61V

BZT52C8V2 ZZK: 80Ω

BZT52C8V2 IZK: 1mA

Επισημαίνω:

SMD Δίοδος Zener

Επενδύσεις σε ηλεκτρικές συσκευές

BZT52C8V2

Βασικές πληροφορίες

Τόπος καταγωγής: Shenzhen, Guangdong, Κίνα

Μάρκα: SOCAY

Πιστοποίηση: REACH,RoHS,ISO

Αριθμό μοντέλου: BZT52C8V2

Έγγραφο: Βιβλίο του προϊόντος PDF

Πληρωμής & Αποστολής Όροι

Εκθεσιακός χώρος

Σχετική κατασκευή ζενερικής διόδου BZT52C8V2 SOD-123 Συσκευή SMD διόδου

Περιγραφή προϊόντων

Σχετική κατασκευή ζενερικής διόδου BZT52C8V2 SOD-123 Συσκευή SMD διόδου

Διοχέας Zener BZT52C8V2Το BZT52C2V4_BZT52C75(SOD-123)_v2204.1.pdf

Δίοδος Zener BZT52C8V2 Διακριτικό χαρακτηριστικό:

Είναι μια κατασκευή Planar Die
Η διάχυση ισχύος είναι 350mW.
Η τάση του Ζένερ: 8.2V
Το BZT52C8V2 είναι ιδανικό για αυτοματοποιημένες διαδικασίες συναρμολόγησης
Χωρίς μόλυβδο σύμφωνα με την ΕΕ RoHS 2.0
Πράσινη χύτευση σύμφωνα με το πρότυπο IEC 61249

- Δεν ξέρω.

Δίοδος Zener BZT52C8V2 Μηχανική ημερομηνία:

Η περίπτωση της: Συσκευή SOD-123, πλαστικό
Τα τερματικά του: έλξης σύμφωνα με το MIL-STD-750, μέθοδος 2026
Η Πολικότητά της: Βλέπε Διάγραμμα Παρακάτω
Το βάρος: 0,0004 ουγγιές, 0,01 γραμμάρια

Διοξείδιο Zener BZT52C8V2 Μέγιστες ικανότητες (T)_Α= 25°C):

Παράμετρος διόδου	Σύμβολο	Αξία	Μονάδες
Διάσπαση ισχύος διόδου (Σημείωση 1)	Π.Δ.	350	mW
Θερμική αντίσταση από τη διασταύρωση στο περιβάλλον	RθJA	357	°C/W
Θερμοκρασία διασταύρωσης διόδου	TJ	150	°C
Αποθήκευση διόδουΘερμοκρασία	TSTG	-55 έως +150	°C
Σημείωση1: Συσκευή που είναι τοποθετημένη σε κεραμικό PCB: 7,6 mm x 9,4 mm x 0,87 mm με επιφάνεια 25 mm2.

Ηλεκτρικές ιδιότητες της διόδου Zener BZT52C8V2 (TA=25°C):

Αριθμός τμήματος	Δίοδος Ζένερ Περιοχή τάσης Ζένερ (Σημείωση 2)			Δίοδος Ζένερ Μέγιστη αντίσταση Ζένερ (Σημείωση 3)				Μέγιστη τιμή διοδίου Ζένερ ρεύμα διαρροής (σημείωση 2)
Δίοδος Ζένερ	Ειδικότερα:			Δελτίο ΕΚΑΧ		ZZK @ IZK		IR @ VR
	Ονομασία.	Min. ((V)	Μέγιστο.	(Ω)	(mA)	(Ω)	(mA)	(μA)	(V)
BZT52C2V4	2.4	2.20	2.60	100	5.0	600	1.00	50	1.0
BZT52C2V7	2.7	2.50	2.90	100	5.0	600	1.00	20	1.0
BZT52C3V0	3.0	2.80	3.20	95	5.0	600	1.00	10	1.0
BZT52C3V3	3.3	3.10	3.50	95	5.0	600	1.00	5	1.0
BZT52C3V6	3.6	3.40	3.80	90	5.0	600	1.00	5	1.0
BZT52C3V9	3.9	3.70	4.10	90	5.0	600	1.00	3	1.0
BZT52C4V3	4.3	4.00	4.60	90	5.0	600	1.00	3	1.0
BZT52C4V7	4.7	4.40	5.00	80	5.0	500	1.00	3	2.0
BZT52C5V1	5.1	4.80	5.40	60	5.0	480	1.00	2	2.0
BZT52C5V6	5.6	5.20	6.00	40	5.0	400	1.00	1	2.0
BZT52C6V2	6.2	5.80	6.60	10	5.0	150	1.00	3	4.0
BZT52C6V8	6.8	6.40	7.20	15	5.0	80	1.00	2	4.0
BZT52C7V5	7.5	7.00	7.90	15	5.0	80	1.00	1	5.0
BZT52C8V2	8.2	7.70	8.70	15	5.0	80	1.00	0.7	5.0
BZT52C9V1	9.1	8.60	9.60	15	5.0	100	1.00	0.5	6.0
BZT52C10	10	9.40	10.60	20	5.0	150	1.00	0.2	7.0
BZT52C11	11	10.40	11.60	20	5.0	150	1.00	0.1	8.0
BZT52C12	12	11.40	12.70	25	5.0	150	1.00	0.1	8.0
BZT52C13	13	12.40	14.10	30	5.0	170	1.00	0.1	8.0
BZT52C15	15	13.80	15.60	30	5.0	200	1.00	0.1	10.5
BZT52C16	16	15.30	17.10	40	5.0	200	1.00	0.1	11.2
BZT52C18	18	16.80	19.10	45	5.0	225	1.00	0.1	12.6
BZT52C20	20	18.80	21.20	55	5.0	225	1.00	0.1	14.0
BZT52C22	22	20.80	23.30	55	5.0	250	1.00	0.1	15.4
BZT52C24	24	22.80	25.60	70	5.0	250	1.00	0.1	16.8
BZT52C27	27	25.10	28.90	80	2.0	300	0.50	0.1	18.9

BZT52C30	30	28.00	32.00	80	2.0	300	0.50	0.1	21.0
BZT52C33	33	31.00	35.00	80	2.0	325	0.50	0.1	23.1
BZT52C36	36	34.00	38.00	90	2.0	350	0.50	0.1	25.2
BZT52C39	39	37.00	41.00	130	2.0	350	0.50	0.1	27.3
BZT52C43	43	40.00	46.00	100	5.0	700	1.00	0.1	32.0
BZT52C47	47	44.00	50.00	100	2.0	750	1.00	0.1	35.0
BZT52C51	51	48.00	54.00	100	2.0	750	1.00	0.1	38.0
BZT52C56	56	53.20	58.80	200	2.0	400	0.50	0.1	39.2
BZT52C62	62	58.90	65.10	215	2.0	423	0.50	0.1	43.4
BZT52C68	68	64.60	71.40	240	2.0	447	0.50	0.1	47.6
BZT52C75	75	71.25	78.75	255	2.0	470	0.50	0.1	52.5
Σημείωση 2: Πύλη δοκιμής μικρής διάρκειας που χρησιμοποιείται για την ελαχιστοποίηση της επίδρασης αυτοθερμότητας. Σημείωση 3: f=1kHZ.

Διάγραμμα κυκλώματος SOD-123 Δίοδος Zener BZT52C8V2:

Σχετική κατασκευή ζενερικής διόδου BZT52C8V2 SOD-123 Συσκευή SMD διόδου 0

Διάταξη και καμπύλες χαρακτηριστικών της διόδου Zener BZT52C8V2:

Φύγα1. Δίοδος Zener BZT52C8V2 καμπύλη μείωσης ισχύος

Σχήμα 2. Δυνατότητα τυπικής διασύνδεσης διόδου Zener BZT52C8V2

Φύγα3. Δίοδος Zener BZT52C8V2 Τυπική διάσπαση Zener

Φύγα4. Δίοδος Zener BZT52C8V2 Τυπική διάσπαση Zener

Φύγα5. Δίοδος Zener BZT52C8V2 Τυπική διάσπαση Zener

SOD-123 Δίοδος Ζένερ BZT52C8V2 Σύνοψη (ιντσών (mm)):

Σχετική κατασκευή ζενερικής διόδου BZT52C8V2 SOD-123 Συσκευή SMD διόδου 6

SOD-123 Δίοδος Zener BZT52C8V2 Πληροφορίες παραγγελίας:

Αριθμός τμήματος διόδου Zener	Πακέτο συστατικών	Ποσότητα	Επιλογή συσκευασίας
Αξιολόγηση των επιβατών	SOD-123	10000 PCS	ανά 13 " πλαστικό τροχό
Αξιολόγηση των επιβατών	SOD-123	3000 PCS	ανά 7" πλαστικό τροχό

Σχετική κατασκευή ζενερικής διόδου BZT52C8V2 SOD-123 Συσκευή SMD διόδου 7
