Name: 350mW Ηλεκτρονικό στοιχείο διάσπασης ισχύος BZT52C27 Διοδίου Zener 27V
Brand: SOCAY
SKU: BZT52C27
Rating: 4.7 (184 reviews)

Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα

Χαρακτηριστικά

Προδιαγραφές

Ονομασία του προϊόντος: Δίοδος Zener

Τύπος συσκευασίας διόδου Zener: Γρασίδι-123

Διάσπαση ισχύος διόδου Ζένερ: 350mW

Η τάση Zener (Nom.): 27V

Η τάση Zener (μίν.): 25.65V

Η τάση Zener (Max.): 28.35V

ZZK: 300Ω

IZK: 0.5mA

Επισημαίνω:

Ηλεκτρονικό στοιχείο 27V

Ηλεκτρονικό στοιχείο 350mW

Συστατικό διόδου Zener 27V

Βασικές πληροφορίες

Τόπος καταγωγής: Shenzhen, Guangdong, Κίνα

Μάρκα: SOCAY

Πιστοποίηση: REACH,RoHS,ISO

Αριθμό μοντέλου: BZT52C27

Έγγραφο: Βιβλίο του προϊόντος PDF

Πληρωμής & Αποστολής Όροι

Εκθεσιακός χώρος

350mW Ηλεκτρονικό στοιχείο διάσπασης ισχύος BZT52C27 Διοδίου Zener 27V

Περιγραφή προϊόντων

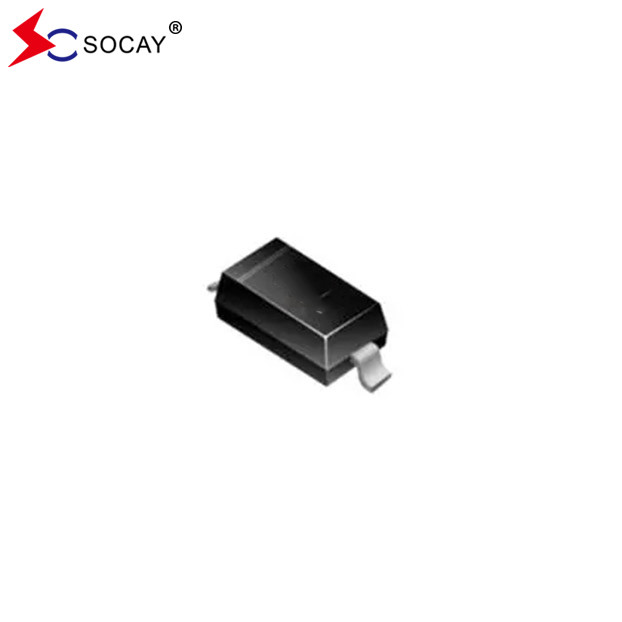

SOCAY 27V 350mW BZT52C27 SOD-123 Πακέτο SMD Δίοδος Zener

Δελτίο δεδομένων διόδου Zener:Το BZT52C2V4_BZT52C75(SOD-123)_v2204.1.pdf

Χαρακτηριστικά διόδου Ζένερ:

Κατασκευή οριζόντιας πετσέτας
350mW διάσπαση ισχύος
Δυναμική τάση Zener από 2,4 έως 75 V
Ιδανικά για αυτοματοποιημένες διαδικασίες συναρμολόγησης
Χωρίς μόλυβδο σύμφωνα με την ΕΕ RoHS 2.0
Πράσινη χύτευση σύμφωνα με το πρότυπο IEC 61249

- Δεν ξέρω.

Ημερομηνία μηχανικής διόδου Zener:

Υπόθεση: SOD-123, Τυποποιημένο πλαστικό
Τερματικά: Ζυθοποιήσιμα σύμφωνα με το MIL-STD-750, μέθοδο 2026
Πολικότητα: Βλέπε διάγραμμα παρακάτω
Περίπου, βάρος: 0,0004 ουγκιές, 0,01 γραμμάρια

Μέγιστες ικανότητες διοδίου Zener (T)_Α= 25°C, εκτός εάν ορίζεται διαφορετικά):

Παράμετρος διόδου Zener	Σύμβολο	Αξία	Μονάδες
Διάσπαση ισχύος διόδου Ζένερ (Σημείωση 1)	Π.Δ.	350	mW
Θερμική αντίσταση από τη διασταύρωση στο περιβάλλον	RθJA	357	°C/W
Θερμοκρασία διασταύρωσης διόδου Zener	TJ	150	°C
Θερμοκρασία αποθήκευσης διόδου Zener	TSTG	-55 έως +150	°C
Σημείωση1: Συσκευή που είναι τοποθετημένη σε κεραμικό PCB: 7,6 mm x 9,4 mm x 0,87 mm με επιφάνεια 25 mm2.

Ηλεκτρικά χαρακτηριστικά της διόδου Zener (TA=25°C):

Αριθμός τμήματος	Πεδίο τάσης Zener (σημείωση 2)			Μέγιστη αντίσταση Ζένερ (Σημείωση 3)				Μέγιστο ρεύμα διαρροής (σημείωση 2)
	Ειδικότερα:			Δελτίο ΕΚΑΧ		ZZK @ IZK		IR @ VR
	Ονομασία.	Min. ((V)	Μέγιστο.	(Ω)	(mA)	(Ω)	(mA)	(μA)	(V)
BZT52C2V4	2.4	2.20	2.60	100	5.0	600	1.00	50	1.0
BZT52C2V7	2.7	2.50	2.90	100	5.0	600	1.00	20	1.0
BZT52C3V0	3.0	2.80	3.20	95	5.0	600	1.00	10	1.0
BZT52C3V3	3.3	3.10	3.50	95	5.0	600	1.00	5	1.0
BZT52C3V6	3.6	3.40	3.80	90	5.0	600	1.00	5	1.0
BZT52C3V9	3.9	3.70	4.10	90	5.0	600	1.00	3	1.0
BZT52C4V3	4.3	4.00	4.60	90	5.0	600	1.00	3	1.0
BZT52C4V7	4.7	4.40	5.00	80	5.0	500	1.00	3	2.0
BZT52C5V1	5.1	4.80	5.40	60	5.0	480	1.00	2	2.0
BZT52C5V6	5.6	5.20	6.00	40	5.0	400	1.00	1	2.0
BZT52C6V2	6.2	5.80	6.60	10	5.0	150	1.00	3	4.0
BZT52C6V8	6.8	6.40	7.20	15	5.0	80	1.00	2	4.0
BZT52C7V5	7.5	7.00	7.90	15	5.0	80	1.00	1	5.0
BZT52C8V2	8.2	7.70	8.70	15	5.0	80	1.00	0.7	5.0
BZT52C9V1	9.1	8.60	9.60	15	5.0	100	1.00	0.5	6.0
BZT52C10	10	9.40	10.60	20	5.0	150	1.00	0.2	7.0
BZT52C11	11	10.40	11.60	20	5.0	150	1.00	0.1	8.0
BZT52C12	12	11.40	12.70	25	5.0	150	1.00	0.1	8.0
BZT52C13	13	12.40	14.10	30	5.0	170	1.00	0.1	8.0
BZT52C15	15	13.80	15.60	30	5.0	200	1.00	0.1	10.5
BZT52C16	16	15.30	17.10	40	5.0	200	1.00	0.1	11.2
BZT52C18	18	16.80	19.10	45	5.0	225	1.00	0.1	12.6
BZT52C20	20	18.80	21.20	55	5.0	225	1.00	0.1	14.0
BZT52C22	22	20.80	23.30	55	5.0	250	1.00	0.1	15.4
BZT52C24	24	22.80	25.60	70	5.0	250	1.00	0.1	16.8
BZT52C27	27	25.10	28.90	80	2.0	300	0.50	0.1	18.9

BZT52C30	30	28.00	32.00	80	2.0	300	0.50	0.1	21.0
BZT52C33	33	31.00	35.00	80	2.0	325	0.50	0.1	23.1
BZT52C36	36	34.00	38.00	90	2.0	350	0.50	0.1	25.2
BZT52C39	39	37.00	41.00	130	2.0	350	0.50	0.1	27.3
BZT52C43	43	40.00	46.00	100	5.0	700	1.00	0.1	32.0
BZT52C47	47	44.00	50.00	100	2.0	750	1.00	0.1	35.0
BZT52C51	51	48.00	54.00	100	2.0	750	1.00	0.1	38.0
BZT52C56	56	53.20	58.80	200	2.0	400	0.50	0.1	39.2
BZT52C62	62	58.90	65.10	215	2.0	423	0.50	0.1	43.4
BZT52C68	68	64.60	71.40	240	2.0	447	0.50	0.1	47.6
BZT52C75	75	71.25	78.75	255	2.0	470	0.50	0.1	52.5
Σημείωση 2: Πύλη δοκιμής μικρής διάρκειας που χρησιμοποιείται για την ελαχιστοποίηση της επίδρασης αυτοθερμότητας. Σημείωση 3: f=1kHZ.

SOD-123 Πακέτο Διάγραμμα κυκλώματος διόδου Zener:

350mW Ηλεκτρονικό στοιχείο διάσπασης ισχύος BZT52C27 Διοδίου Zener 27V 0

Διάταξη διόδου Zener και καμπύλες χαρακτηριστικών:

Φύγα1.Σχήμα μείωσης ισχύος

Σχήμα 2. Τυπική χωρητικότητα διασταύρωσης

Φύγα3. Τυπική διάσπαση του Ζένερ

Φύγα4. Τυπική διάσπαση του Ζένερ

Φύγα5. Τυπική διάσπαση του Ζένερ

SOD-123Πακέτο Διοδίου Ζένερ (Διαστάσεις σε ίντσες και (μιλιμέτρα)):

350mW Ηλεκτρονικό στοιχείο διάσπασης ισχύος BZT52C27 Διοδίου Zener 27V 6

SOD-123 Συσκευή Πληροφορίες παραγγελίας διόδου Zener:

Αριθμός τμήματος διόδου Zener	Πακέτο συστατικών	Ποσότητα	Επιλογή συσκευασίας
Αξιολόγηση των επιβατών	SOD-123	10000 PCS	ανά 13 " πλαστικό τροχό
Αξιολόγηση των επιβατών	SOD-123	3000 PCS	ανά 7" πλαστικό τροχό

350mW Ηλεκτρονικό στοιχείο διάσπασης ισχύος BZT52C27 Διοδίου Zener 27V 7
