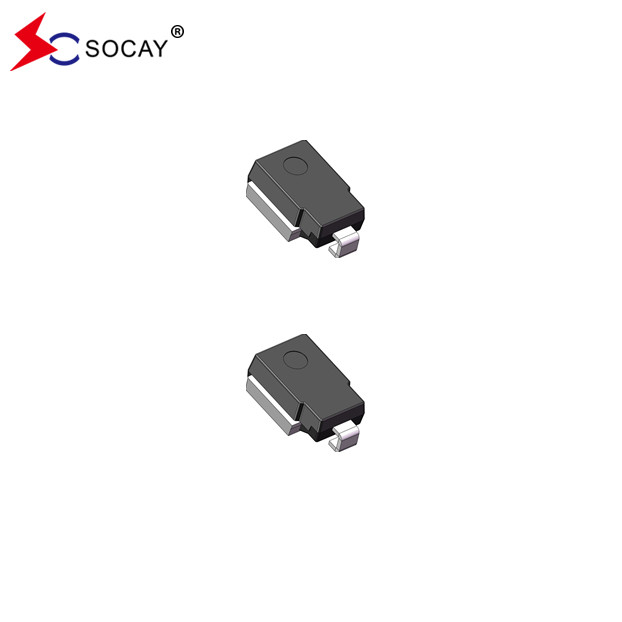

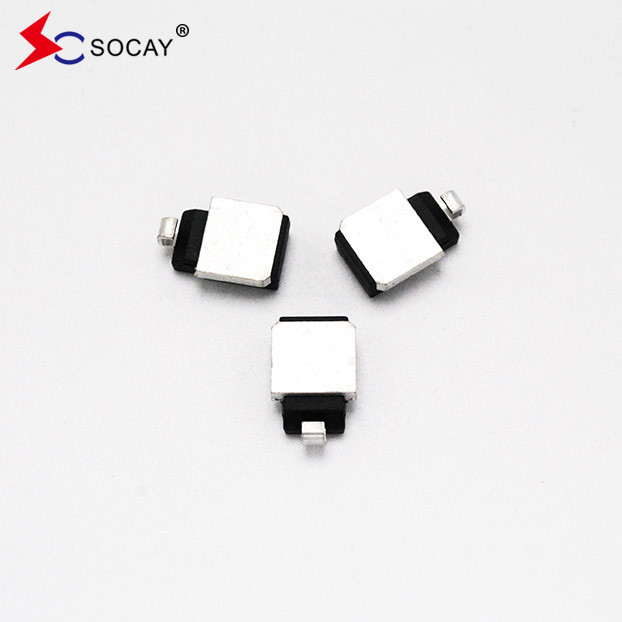

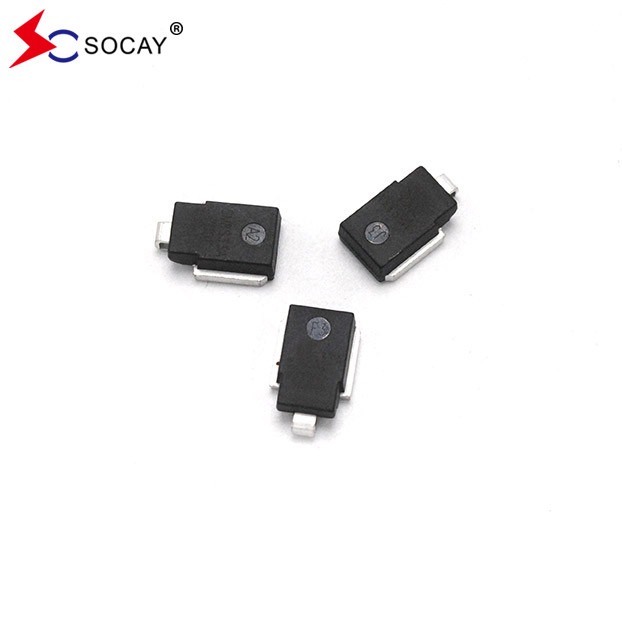

Συσκευές προστασίας κυκλωμάτων συμβατές με το RoHS SM8S20CAG Πάνω επιφάνειας TVS SMD διόδης

Συσκευές προστασίας κυκλωμάτων συμβατές με το RoHS SM8S20CAG Πάνω επιφάνειας TVS SMD διόδης

ΠΛΑΣΙΚΟ ΠΕΡΙΛΗΜΑ:SM8SXXG Σειρά_v2309.1.pdf

Περιγραφή:

Η σειρά SM8S έχει σχεδιαστεί ειδικά για την προστασία ευαίσθητων ηλεκτρονικών συσκευών από μεταβατικές τάσεις που προκαλούνται από κεραυνό και άλλα μεταβατικά γεγονότα τάσης.

Χαρακτηριστικά:

Ηλεκτρικές παραμέτρους του προϊόντος:
1Δύναμη: 6600W
2Δραστηριώδης τάση: 10,0-43,0V
3. ρεύμα: 388-95.1A
4. Παρέχει μονομερή / αμφίδρομη πολικότητα
5. Χαμηλή πτώση τάσης προς τα εμπρός και χαμηλή ροή διαρροής
6. Υψηλή ικανότητα κύματος.
7Οπτικοποίηση του σχεδιασμού παθητικοποίησης διασταύρωσης παθητικοποίησης τεχνολογία ανισιοτροπικής διορθώσεως
8. TJ = 175°C, κατάλληλο για υψηλή αξιοπιστία και απαιτήσεις αυτοκινήτων
9. Συμμορφώνονται με τις προδιαγραφές ISO7637-2 για τις υπερβολικές τάσεις (αλλαγή των συνθηκών δοκιμής)
10. συμμορφώνεται με το επίπεδο MSL 1, σύμφωνα με την J-STD-020, η μέγιστη τιμή κορύφους LF είναι 245°C
11. συμμορφώνονται με τις απαιτήσεις AEC-Q101


Εφαρμογή:

Προστασία αυτοκινήτων.

Τυπικές εφαρμογές των διόδων TVS της σειράς SM8S:
1Η προσθήκη διόδων TVS σε γραμμές σήματος και ηλεκτρικής ενέργειας μπορεί να αποτρέψει την δυσλειτουργία μικροεπεξεργαστών ή μικροελεγκτών λόγω στιγμιαίων υπερβολών, όπως τα αποτελέσματα ηλεκτροστατικής εκφόρτισης,Υπερτάσεις ισχύος εναλλασσόμενης ισχύος και θόρυβος διακόπτη τροφοδοσίας.
2Το ηλεκτροστατικό αποτέλεσμα εκφόρτισης μπορεί να απελευθερώσει παλμούς άνω των 10.000 V και 60 A και μπορεί να διαρκέσει για 10 ms, ενώ οι συνήθεις συσκευές TTL θα υποστούν ζημιές όταν αντιμετωπίζουν παλμούς 10 V άνω των 30 ms.Οι διόδοι TVS μπορούν να απορροφήσουν αποτελεσματικά παλμούς που μπορούν να προκαλέσουν βλάβη στην συσκευή και να εξαλείψουν τις παρεμβολές που προκαλούνται από τη μετάβαση μεταξύ των λεωφορείων.
3Η τοποθέτηση του σωλήνα TVS μεταξύ της γραμμής σήματος και του εδάφους μπορεί να αποτρέψει την επίδραση περιττού θορύβου στο δίκτυο δεδομένων και ελέγχου.

Τα κύρια προϊόντα της SOCAYπεριλαμβάνει πλήρη γκάμα κεραμικών σωλήνων εκκένωσης αερίων (GDT), διόδων παροδικής καταστολής (TVS Diodes), καταστολέα ESD, καταστολέα υπερεύματος θυρίστορα (TSS), προστατευτές σπινθήρων (SPG), βαριστές (MOV),Τσιπ βαρίστορες (MLV), PTC επαναπροσδιορίσιμη ασφάλεια, αρνητικός συντελεστής θερμοκρασίας θερμιστές (NTC θερμιστές), Chip Bead, Schottky διόδους, Zener διόδους, κλπ. Από το σχεδιασμό του κυκλώματος για τη δοκιμή του προϊόντος (και να παρέχει εκθέσεις δοκιμών),Με την εξαιρετική ποιότητα και την εξυπηρέτηση, η SOCAY έχει κερδίσει ευρύ έπαινο από τους πελάτες και σεβασμό από τη βιομηχανία.
