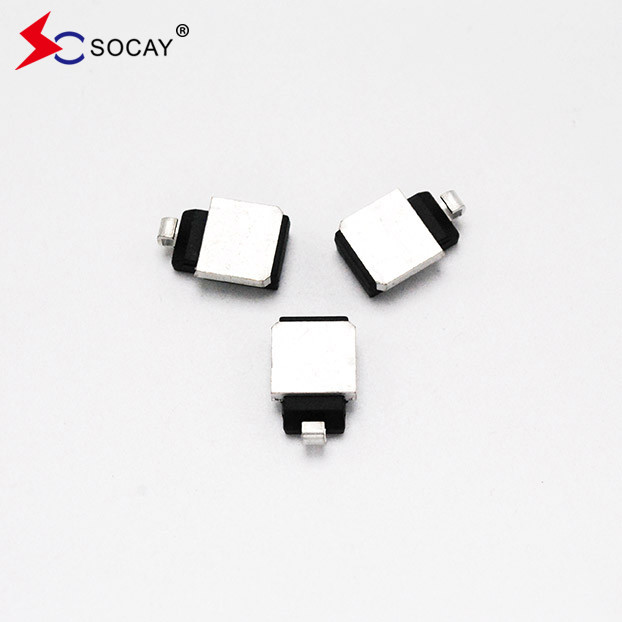

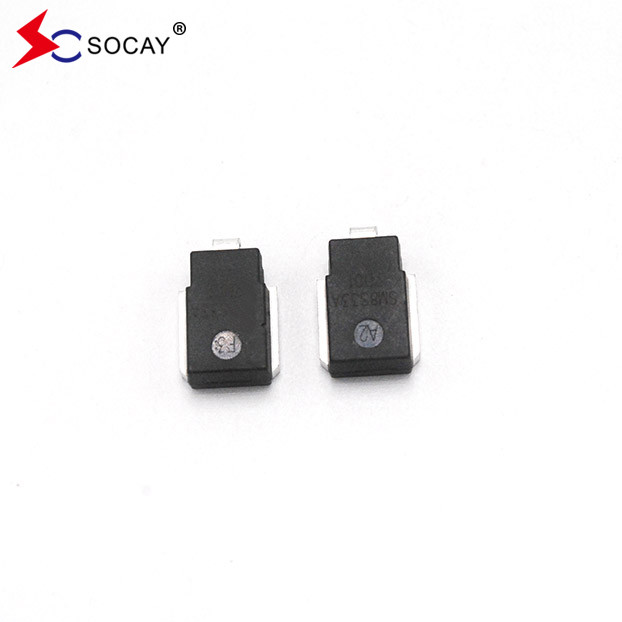

24V SM8S24CAG Τμήματα προστασίας κυκλώματος DO-218AB Συσκευή Δίοδος TVS αυτοκινήτου

24V SM8S24CAG Τμήματα προστασίας κυκλώματος DO-218AB Συσκευή Δίοδος TVS αυτοκινήτου

ΠΛΑΣΙΚΟ ΠΕΡΙΛΗΜΑ:SM8SXXG Σειρά_v2309.1.pdf


Περιγραφή:
Η σειρά SM8S έχει σχεδιαστεί ειδικά για την προστασία ευαίσθητων ηλεκτρονικών συσκευών από μεταβατικές τάσεις που προκαλούνται από κεραυνό και άλλα μεταβατικά γεγονότα τάσης.


Επισκόπηση των διόδων παροδικής καταστολής TVS για οχήματα
1- ευρεία εφαρμογή των διόδων παροδικής καταστολής TVS στον τομέα των αυτοκινήτων
Οι διόδοι TVS αυτοκινήτων είναι μια κοινή συσκευή προστασίας σε πρακτικές εφαρμογές.πλοήγητες αυτοκινήτωνΚαρέκλες, MP3 players, συστήματα ελέγχου κινητήρα αυτοκινήτου.Με την έντονη ανάπτυξη της επιστήμης και της τεχνολογίας και της πληροφορικήςΓια να εξασφαλιστεί η σταθερή και αξιόπιστη λειτουργία των ηλεκτρονικών προϊόντων που τοποθετούνται στα οχήματα,πρέπει να προταθούν αυστηρότερες και απαιτητικότερες απαιτήσεις για τις τεχνικές παραμέτρους των συσκευών ηλεκτρονικής προστασίας και των κατασκευαστών- Απαιτώ.

2Απαιτήσεις για τις παραμέτρους των διόδων παροδικής καταστολής TVS για οχήματα
ταχύτητα απόκρισης nS, χαμηλή υπολειμματική τάση, χαμηλό ρεύμα διαρροής, συμμόρφωση με την δοκιμή απορρίψεως φορτίου ISO 7637-2-5A/5B, υψηλή αξιοπιστία,και συμμορφώνονται με τις απαιτήσεις ηλεκτρονικής συσκευής αυτοκινήτου AEC-Q101.

3. Απαιτήσεις πιστοποίησης συστήματος κατασκευαστή
Πέρασε το αυτοκίνητο.Βιομηχανία πιστοποίηση συστήματος IATF16949

Χαρακτηριστικά:
Βελτιωμένο παθητικό τσιπ γυαλιού.
Τ_J= 175°C ικανότητα κατάλληλη για υψηλή αξιοπιστία και απαιτήσεις αυτοκινήτων.
Δυνατότητα ισχύος παλμού κορυφής 6600W με κύμα 10/1000μs, επαναλαμβανόμενος ρυθμός (κύκλος εργασίας): 0,01%.
Συμμορφώνονται με τις δοκιμές ISO 7637-2 5α/5β και ISO 16750 για την απόρριψη φορτίου (διαφορετικές ανάλογα με τις συνθήκες δοκιμής).
Ακολουθήστε τα κριτήρια AEC-Q101.
Χαμηλό ρεύμα διαρροής.
Χαμηλή πτώση τάσης.
Εξαιρετική ικανότητα συμπίεσης.
Πολύ γρήγορος χρόνος απόκρισης.
Συμμόρφωση με το RoHS.


Εφαρμογή:
Προστασία αυτοκινήτων.

Περιγραφή των συνήθως χρησιμοποιούμενων διόδων TVS της σειράς SM8S
Οι διόδοι TVS της σειράς SM8S είναι συσκευές προστασίας κατά των υπερτάσεων αυτοκινήτων.όπως το SM8S36A, SM8S30A, SM8S24A, SM8S26A, SM8S28A. , SM8S33A κλπ.
