ΠΛΑΣΙΚΟ ΠΕΡΙΛΗΜΑ:SM8SXXG Σειρά_v2309.1.pdf

Περιγραφή:

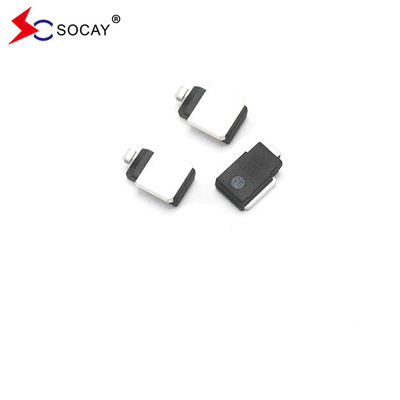

Η σειρά SM8S έχει σχεδιαστεί ειδικά για την προστασία ευαίσθητων ηλεκτρονικών συσκευών από μεταβατικές τάσεις που προκαλούνται από κεραυνό και άλλα μεταβατικά γεγονότα τάσης.

Χαρακτηριστικά:

Βελτιωμένο παθητικό τσιπ γυαλιού.

Τ_J= 175°C ικανότητα κατάλληλη για υψηλή αξιοπιστία και απαιτήσεις αυτοκινήτων.

Δυνατότητα ισχύος παλμού κορυφής 6600W με κύμα 10/1000μs, επαναλαμβανόμενος ρυθμός (κύκλος εργασίας): 0,01%.

Συμμορφώνονται με τις δοκιμές ISO 7637-2 5α/5β και ISO 16750 για την απόρριψη φορτίου (διαφορετικές ανάλογα με τις συνθήκες δοκιμής).

Ακολουθήστε τα κριτήρια AEC-Q101.

Χαμηλό ρεύμα διαρροής.

Χαμηλή πτώση τάσης.

Εξαιρετική ικανότητα συμπίεσης.

Πολύ γρήγορος χρόνος απόκρισης.

Συμμόρφωση με το RoHS.

Χαρακτηριστικά του προϊόντος:

1. Υψηλή αξιοπιστία, σύμφωνα με την πιστοποίηση του αυτοκινητοβιομηχανικού προτύπου AEC-Q101;

2. συμμορφώνονται με την δοκιμή απόρριψης φορτίου ISO 7637-2-5a (βλέπε μοντέλο και επίπεδο δοκιμής για λεπτομέρειες) ·

3. Παθητικοποιημένο τσιπ γυαλιού·

4. Χαμηλή υπολειμματική πίεση και χαμηλή ροή διαρροής·

5- Γρήγορος χρόνος απόκρισης.

6- Πλήρεις τύποι συσκευασίας και συμβατές με τα περισσότερα προστατευτικά στοιχεία στην αγορά·

Περιοχές εφαρμογής:

1Σύστημα ψυχαγωγίας αυτοκινήτου.

2Σύστημα πλοήγησης αυτοκινήτου και καταγραφέας οδήγησης

3Αντιστρέφω το ραντάρ.

4Ηλεκτρική τροφοδοσία αυτοκινήτου

5. Κουσούνι καθίσματος με θέρμανση αυτοκινήτου

6Η συσκευή κατά της κλοπής

7Μαξιλάρι μασάζ αυτοκινήτου.

8Το MP3 player του αυτοκινήτου.

9Σύστημα ελέγχου κινητήρα οχήματος

Σχετικά με το TVS Diode

Όταν οι δύο πόλοι της διόδου TVS επηρεάζονται από αντίστροφη μεταβατική υψηλή ενέργεια,μπορεί να αλλάξει την υψηλή αντίσταση μεταξύ των δύο πόλων σε χαμηλή αντίσταση σε μια ταχύτητα 10-12 δευτερόλεπτα, απορροφώντας ισχύ υπερχείλισης έως και αρκετά κιλοβάτ, προκαλώντας τους δύο πόλους να Η τάση μεταξύ τους είναι σφιγμένη σε μια προκαθορισμένη τιμή,αποτελεσματική προστασία των εξαρτημάτων ακρίβειας σε ηλεκτρονικά κυκλώματα από ζημιές από διάφορους παλμούς υπερτάσεωνΣυγκεκριμένα, έχει τα ακόλουθα τρία χαρακτηριστικά: 1. Η προσθήκη διόδων TVS στα σήματα και τις γραμμές ηλεκτρικής ενέργειας μπορεί να αποτρέψει τους μικροεπεξεργαστές ή τους μικροελεγκτές από στιγμιαίες υπερβολές,όπως τα αποτελέσματα ηλεκτροστατικής εκφόρτισηςΗ ηλεκτροστατική έκρηξη μπορεί να απελευθερώσει παλμούς άνω των 10 000 V και 60 A και μπορεί να διαρκέσει για 10 ms.Ενώ οι συνήθεις συσκευές TTL θα καταστραφούν όταν αντιμετωπίζουν παλμούς 10V άνω των 30ms.Η χρήση διόδων TVS μπορεί να απορροφήσει αποτελεσματικά τους παλμούς που μπορούν να προκαλέσουν βλάβη στην συσκευή και να εξαλείψει τις παρεμβολές (Crosstalk) που προκαλούνται από τη μετάβαση μεταξύ των λεωφορείων.Η τοποθέτηση διόδων TVS μεταξύ των γραμμών σήματος και του εδάφους μπορεί να αποτρέψει την επίδραση περιττού θορύβου στις γραμμές δεδομένων και ελέγχου.
