Αρχική Σελίδα /Προϊόντα/Σύνολο ESD/SE03N6S01GZ ESD Σύνολο χαμηλής χωρητικότητας ESD προστασία Ενεργειακή τάση 3.3V IR Μέγιστο 0,5μA

SE03N6S01GZ ESD Σύνολο χαμηλής χωρητικότητας ESD προστασία Ενεργειακή τάση 3.3V IR Μέγιστο 0,5μA

10000 κομμάτια
MOQ
negotiable
τιμή
SE03N6S01GZ ESD Σύνολο χαμηλής χωρητικότητας ESD προστασία Ενεργειακή τάση 3.3V IR Μέγιστο 0,5μA
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα
Χαρακτηριστικά
Προδιαγραφές
όνομα συστατικών: Συνολικές τιμές ESD
Πακέτο συστατικών: DFN1006-2L
Vrwm (μέγιστο): 3.3V
Ββρ (μίν.): 5.0V
Vbr (μέγιστο): 5.0V
Είναι...: 1mA
Ιρ (μέγιστο): 0.5μA
Vc (τύπος) (Ipp=1A): 6.0V
Vc (τύπος) (Ipp=5A): 10.0V
Cesd: 12pF
Επισημαίνω:

ΣΕ03N6S01GZ ESD συστοιχία

,

3.3V ESD συστοιχία

,

Σύνολο ESD χαμηλής χωρητικότητας
Βασικές πληροφορίες
Τόπος καταγωγής: Shenzhen Guangdong Κίνα
Μάρκα: SOCAY
Πιστοποίηση: REACH RoHS ISO
Αριθμό μοντέλου: ΣΕ03N6S01GZ
Έγγραφο: Βιβλίο του προϊόντος PDF
Πληρωμής & Αποστολής Όροι
Χρόνος παράδοσης: 5-8 εργάσιμες ημέρες
Περιγραφή προϊόντων

Επικαιροποιημένα συστήματα ηλεκτρονικής προστασίας



Χαρακτηριστικά συστάσεων ESD:

  • Δραστηριακή τάση: 3.3V
  • Μικρή διαρροή: nA επίπεδο
  • Μικρή χωρητικότητα
  • Εξαιρετικά χαμηλή τάση συμπίεσης
  • Συμμόρφωση με το RoHS



Εφαρμογές συστοιχιών ESD:

  • Κυτταρικά τηλέφωνα και αξεσουάρ
  • Ψηφιακή οπτική διεπαφή (DVI)
  • Συστήματα ραδιοσυχνοτήτων
  • Εμφάνιση λιμένα
  • Πορτ USB
  • Λιμένες MDDI
  • PCI Express



Διάταξη ESD Μηχανικά χαρακτηριστικά:

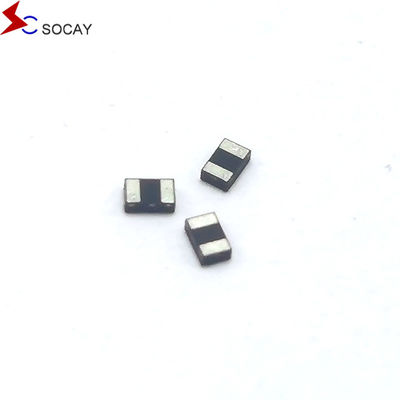

  • Συσκευή DFN1006 (1.0x0.6x0.5mm)
  • Βάρος 0,5 χιλιοστόγραμμα (περίπου)
  • Ποσότητα ανά τροχό: 10.000 κομμάτια
  • Μέγεθος τροχιάς: 7 ίντσες
  • Φινίρισμα από μολύβι: Χωρίς μολύβι



Διάγραμμα λειτουργίας συστάσεων ESD:

SE03N6S01GZ ESD Σύνολο χαμηλής χωρητικότητας ESD προστασία Ενεργειακή τάση 3.3V IR Μέγιστο 0,5μA 0





Ασφαλείς μέγιστες βαθμολογίες (T) των σειρών ESDΑ= 25°C, εκτός εάν ορίζεται διαφορετικά):


Σύμβολο Παράμετρος Αξία Μονάδες
ΤΑ Θερμοκρασία συγκόλλησης με μόλυβδο 260 (10sec) oC
ΤΟΠ Περιοχή θερμοκρασίας λειτουργίας -55 έως +125 °C
ΤΕΜΤ Πεδίο θερμοκρασίας αποθήκευσης -55 έως +150 °C
VΕΣΔ Η ESD σύμφωνα με την IEC61000-4-2 (Αέρος) ±25 kV
  Η ESD σύμφωνα με την IEC61000-4-2 (Επικοινωνία) ±25







Ηλεκτρικά χαρακτηριστικά (ΤΑ=25°C, εκτός εάν ορίζεται διαφορετικά):

Παράμετρος Σύμβολο Προϋποθέσεις - Μίνι. Τύπος. Μαξ. Μαξ. Μονάδες
Αντίστροφη τάση λειτουργίας VRWM - Δεν ξέρω. - Δεν ξέρω. - Δεν ξέρω. 3.3 V
Δυναμική τάση ΒΒΡ IT = 1mA 3.5 5.1 5.0 V
ρεύμα διαρροής IR VRWM = 3,3V - Δεν ξέρω. - Δεν ξέρω. 0.5 μA
Δυναμική πίεση Επικρατεία IPP = 1A, tP = 8/20μs - Δεν ξέρω. 6.0 - Δεν ξέρω. V
Δυναμική πίεση Επικρατεία IPP = 5A, tP = 8/20μs - Δεν ξέρω. 10.0 - Δεν ξέρω. V
Δυνατότητα διασταύρωσης Κ.Γ. VR = 0V, f = 1MHz - Δεν ξέρω. 0.5 - Δεν ξέρω. pF





DFN1006-2L Σύνοψη και διαστάσεις του πακέτου:

Σύμβολο Χιλιοστά Χιλιοστά
  - Μίνι. Μαξ. Μαξ. - Μίνι. Μαξ. Μαξ.
Α 0.450 0.550 0.018 0.022
Α1 0.010 0.070 0.000 0.003
D 0.950 1.050 0.037 0.041
Ε 0.550 0.650 0.022 0.026
Δ1 0.450 REF 0.018 REF
Ε1 0.400 REF 0.016 REF
β 0.275 0.325 0.011 0.013
ε 0.675 0.725 0.027 0.029
Α 0.275 0.325 0.011 0.013
Α1 0.010 REF 0.000 REF



SE03N6S01GZ ESD Σύνολο χαμηλής χωρητικότητας ESD προστασία Ενεργειακή τάση 3.3V IR Μέγιστο 0,5μA 1



ετικέτα:

ΔΙΟΔΗ προστασίας ESD

Προστασία από υπερτάσεις ESD

Δίοδος TVS για προστασία ESD
