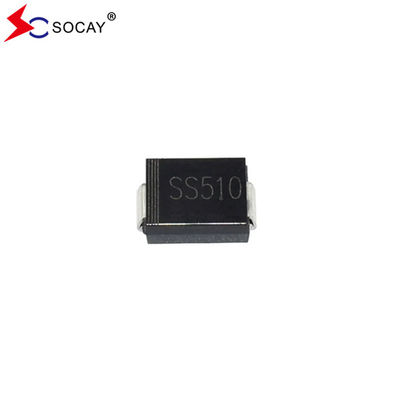

VRRM 40V SS54B SS510B 100VRRM Διορθωτές φραγμού Schottky 0,55V Προχωρητική τάση

3000 PCS
MOQ
negotiable
τιμή
VRRM 40V SS54B SS510B 100VRRM Διορθωτές φραγμού Schottky 0,55V Προχωρητική τάση
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα
Χαρακτηριστικά
Προδιαγραφές
Ονομασία των διορθωτών: Διορθωτές φραγμών Schottky
Πακέτο διορθωτικών: DO-214AA/SMB
Διορθωτές Max. VRRM: 40V
Μέγιστο VRMS: 28V
Μέγιστη συνιστώσα VDC: 40V
Μέγιστη πίεση στο 5Α.: 0.55V
IR σε 25°C: 1.0mA
IR σε θερμοκρασία 100°C: 50mA
Επισημαίνω:

ΣΤ54Β

,

SS54B Σωστήρες φραγμών Schottky
Βασικές πληροφορίες
Τόπος καταγωγής: Shenzhen, Guangdong, Κίνα
Μάρκα: SOCAY
Πιστοποίηση: REACH,RoHS,ISO
Αριθμό μοντέλου: ΣΤ54Β
Έγγραφο: Βιβλίο του προϊόντος PDF
Πληρωμής & Αποστολής Όροι
Χρόνος παράδοσης: 5-8 εργάσιμες ημέρες
Περιγραφή προϊόντων

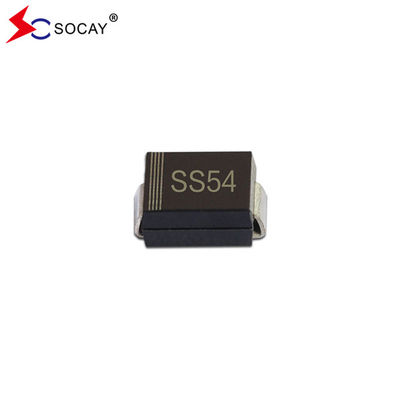

VRRM 40V SS54B Διορθωτές φραγμού Schottky 0,55V Προωθητική τάση Δίοδος Schottky



Διορθωτές φραγμού Schottky ΛΙΠΟ Πληροφοριών:ΣΤ52Β ~ ΣΤ520Β ((SMB)_v2205.1.pdf





VRRM 40V SS54B Χαρακτηριστικά Schottky:

  • Μεταλλική σύνδεση πυριτίου, πλειοψηφική αγωγιμότητα φορέα
  • Για εφαρμογές επιφανειακής τοποθέτησης
  • Χαμηλή απώλεια ισχύος, υψηλή απόδοση
  • Δυνατότητα υψηλού προωθητικού ρεύματος τάσης
  • Το SS54B προορίζεται για χρήση σε χαμηλής τάσης, υψηλής συχνότητας μετατροπείς, ελεύθερο τροχό και εφαρμογές προστασίας πολικότητας



Τα μηχανικά δεδομένα VRRM 40V SS54B Schottky είναι τα ακόλουθα:

  • Υπόθεση SS54B: SMB
  • Τερματικά: Ζυθοποιήσιμα σύμφωνα με το MIL-STD-750, μέθοδο 2026

  • Περίπου, βάρος: 0,1 γραμμάρια.





Ηλεκτρικά και θερμικά χαρακτηριστικά των επανορθωτών φραγμού Schottky SS52B:

Παράμετρος Σύμβολο SS52B ΣΤ54Β ΣΤ56Β SS58B ΣΤ510Β ΣΤ512Β ΣΤ515 Β ΣΤ520 Β Μονάδα
Μέγιστη τιμή VRRM VRRM 20 40 60 80 100 120 150 200 V
Διορθωτές φραγμού Schottky Max. RMS τάση VRMS 14 28 42 56 70 84 105 140 V
Μέγιστη τάση αποκλεισμού συνεχούς ρεύματος ΔΕΔ 20 40 60 80 100 120 150 200 V
Μέγιστο μέσο προωθητικό ρεύμα ΑΕΛ (ΑΕ) 5.0 Α

Πιο υψηλό προωθητικό ρεύμα,8.3ms

Μονό μισό sinus κύμα επικαλυμμένο

σε ονομαστικό φορτίο (μέθοδος JEDEC)



 ΔΕΔΜ 100 Α
Διορθωτές φραγμού Schottky Max VF σε 5 A Επενδύσεις 0.55 0.70 0.85 V

Μέγιστο IR σε ονομαστική αντίστροφη τάση συνεχούς ρεύματος

 Ta=25°C IR

1.0

50

0.3

25

 mA
  Ta=100°C
Τύπος Δυνατότητα διασταύρωσης ((1) Cj 500 300 pF
Θερμική αντίσταση (Δ) RθJA 50 °C/W
Πεδίο θερμοκρασίας λειτουργίας διασταύρωσης TJ -55 έως +150 °C
Πεδίο θερμοκρασίας αποθήκευσης TSTG -55 έως +150 °C

Σημειώσεις:1.Μετρώνται σε 1MHz και εφαρμόζεται αντίστροφη τάση 4 V DC.

2Π.Κ.Β. τοποθετημένο με 2,0" x 2,0" (5 x 5 cm) χαλκού πλακέτες περιοχές.











Διορθωτές φραγμού Schottky SS52B Διορισμός και καμπύλες χαρακτηριστικών:

Σχήμα 1. SS52B Εμπρός καμπύλη υποβάθμισης ρεύματος:

VRRM 40V SS54B SS510B 100VRRM Διορθωτές φραγμού Schottky 0,55V Προχωρητική τάση 0



Σχήμα 2.Πίσω Χαρακτηριστικόs:

VRRM 40V SS54B SS510B 100VRRM Διορθωτές φραγμού Schottky 0,55V Προχωρητική τάση 1





Διάμετροι συσκευασίας SMB SS52B:

Συσκευή επιφάνειας από πλαστικό υλικό· 2 καλώδια

VRRM 40V SS54B SS510B 100VRRM Διορθωτές φραγμού Schottky 0,55V Προχωρητική τάση 2

Σύμβολο χμ χλμ
  ελάχιστο. Μαξ. ελάχιστο. Μαξ.
Α 2.13 2.46 84 97
Ε 4.06 4.70 160 185
D 3.3 3.94 130 155
Ε1 5.08 5.59 200 220
Α1 0.05 0.20 2.0 7.9
Α 0.8 1.5 32 59
Γ 0.152 0.305 6 12
β 1.9 2.2 75 87





Πληροφορίες συσκευασίας:

Αριθμός τμήματος Πακέτο συστατικών Ποσότητα
Ειδικότερα: ΜΜΕ 3000 PCS









VRRM 40V SS54B SS510B 100VRRM Διορθωτές φραγμού Schottky 0,55V Προχωρητική τάση 3
