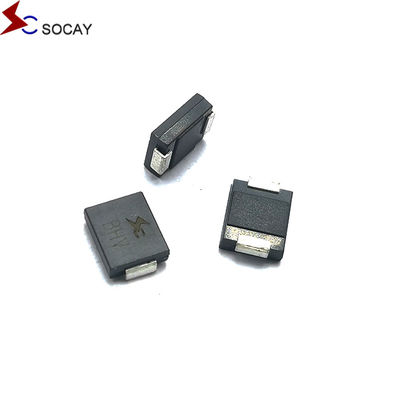

Socay TVS Δυοδιάστατες TVS Διόδους 8.0SMDJ SMC 22V 8000W Επιφανειακή τοποθέτηση Περαιτέρω καταστολέας τάσης

500 κομμάτια
MOQ
negotiable
τιμή
Socay TVS Δυοδιάστατες TVS Διόδους 8.0SMDJ SMC 22V 8000W Επιφανειακή τοποθέτηση Περαιτέρω καταστολέας τάσης
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα
Χαρακτηριστικά
Προδιαγραφές
8.0SMDJ22CA Κλειδιά: Δίοδοι TVS
8.0SMDJ22CA Vrwm: 22V
8.0SMDJ22CA Vbr@It (Μίν.): 22.20V
8.0SMDJ22CA Vbr@It (μέγιστο): 24.50V
8.0SMDJ22CA Το: 1mA
8.0SMDJ22CA Vc@Ipp: 32,4 V
8.0SMDJ22CA Ipp: 249.38Α
8.0SMDJ22CA Ir@Vrwm: 5μA
8.0SMDJ22CA Περιοχή θερμοκρασίας αποθήκευσης: -55 έως +150 °C
Επισημαίνω:

8.0SMDJ22CA

,

Δυοκατευθυντικές διόδους TVS

,

Δίοδοι TVS επιφανειακής τοποθεσίας
Βασικές πληροφορίες
Τόπος καταγωγής: Shenzhen, Guangdong, Κίνα
Μάρκα: SOCAY
Πιστοποίηση: UL,REACH,RoHS,ISO
Αριθμό μοντέλου: 8.0SMDJ22CA
Έγγραφο: Βιβλίο του προϊόντος PDF
Πληρωμής & Αποστολής Όροι
Συσκευασία λεπτομέρειες: Τραπέζιο, χύδην
Χρόνος παράδοσης: 1-3 εβδομάδες
Περιγραφή προϊόντων

Socay TVS Δυοδιάστατες TVS Διόδους 8.0SMDJ SMC 22V 8000W Επιφανειακή τοποθέτηση Περαιτέρω καταστολέας τάσης



ΠΛΑΣΙΚΟ ΠΕΡΙΛΗΜΑ:8.0SMDJ_v2107.1.pdf





Βάρος 00,007 ουγκιές, 0,21 γραμμάρια

Υπόθεση JEDEC DO-214AB Σχηματισμένη πλαστική πάνω από γυάλινη πασιβατοποιημένη διασταύρωση

Πολικότητα Χρωματική ζώνη υποδηλώνει κάθοδο εκτός από διπολική

Τερματικό Ματ κασσίτερο καλωδίων, συγκολλητές σύμφωνα με την JESD22-B102D



Μέθοδος επιλογής

1Για τον προσδιορισμό του προϊόντος του πελάτη, της τάσης λειτουργίας, της θύρας εφαρμογής και του απαιτούμενου επιπέδου προστασίας, πρέπει να εξασφαλίζεται ότι το VRWM

2Η τιμή είναι μεγαλύτερη ή ίση με τη φυσιολογική τάση λειτουργίας του κυκλώματος του πελάτη.εξασφαλίζει ότι η τιμή VRWM της συσκευής είναι μεγαλύτερη ή ίση με τη φυσιολογική τάση λειτουργίας του κυκλώματος του πελάτη.

3.Είναι επίσης σημαντικό να εξασφαλίζεται ότι η τιμή VC (φωτάζ της σφραγίδας) είναι μικρότερη ή ίση με τη μέγιστη τάση για το back-end chip.

4.Σύμφωνα με την πύλη εφαρμογής και το επίπεδο προστασίας, επιλέξτε το κατάλληλο πακέτο και το χαρακτηριστικό ισχύος.



8.0SMDJ22CA Περιγραφή:

Η σειρά 8.0SMDJ έχει σχεδιαστεί για την προστασία ευαίσθητων ηλεκτρονικών εξοπλισμού από μεταβατικές τάσεις λόγω κεραυνών και άλλων μεταβατικών συμβάντων τάσης.




Αριθμός τμήματος Σημείωση

Πίσω
Απαλλαγή
Η τάση VRWM (V)

Κατανομή
Διάταξη VBR (V)
@IT

Δοκιμή
Τρέχων
ΔΕ (mA)

Μέγιστο
Κλειδώσεις
Η τάση VC @IPP (V)

Μέγιστο
Πύργος
Χτύπος
Τρέχουσα ΕΠΠ (Α)

Μέγιστο
Πίσω
Διαρροή IR
@VRWM (μA)
Ενωση Δύο Ενωση Δύο ΜΙΝ Επικαιροποίηση
8.0SMDJ14A 8.0SMDJ14CA 8PEG 8BEG 14 15.60 17.20 10 23.2 348.28 200
8.0SMDJ15A 8.0SMDJ15CA 8PEK 8BEK 15 16.70 18.50 1 24.4 331.15 100
8.0SMDJ16A 8.0SMDJ16CA 8PEM 8BEM 16 17.80 19.70 1 26.0 310.77 50
8.0SMDJ17A 8.0SMDJ17CA 8PEP 8BEP 17 18.90 20.90 1 27.6 292.75 20
8.0SMDJ18A 8.0SMDJ18CA 8PER 8BER 18 20.00 22.10 1 29.2 276.71 10
8.0SMDJ19A 8.0SMDJ19CA 8PET 8BET 19 21.10 23.30 1 30.8 262.51 10
8.0SMDJ20A 8.0SMDJ20CA 8PEV 8BEV 20 22.20 24.50 1 32.4 249.38 5
8.0SMDJ22A 8.0SMDJ22CA 8PEX 8BEX 22 24.40 26.90 1 35.5 227.61 5
8.0SMDJ24A 8.0SMDJ24CA 8PEZ 8BEZ 24 26.70 29.50 1 38.9 207.71 5
8.0SMDJ26A 8.0SMDJ26CA 8PFE 8BFE 26 28.90 31.90 1 42.1 191.92 5
8.0SMDJ28A 8.0SMDJ28CA 8PFG 8BFG 28 31.10 34.40 1 45.4 177.97 5
8.0SMDJ30A 8.0SMDJ30CA 8PFK 8BFK 30 33.30 36.80 1 48.4 166.94 5
8.0SMDJ33A 8.0SMDJ33CA 8PFM 8BEM 33 36.70 40.60 1 53.3 151.59 5
8.0SMDJ36A 8.0SMDJ36CA 8PFP 8BEP 36 40.00 44.20 1 58.1 139.07 5
8.0SMDJ40A 8.0SMDJ40CA 8PFR 8BFR 40 44.40 49.10 1 64.5 125.27 5





8.0SMDJ22CA Χαρακτηριστικά:



  • Χαμηλός ρυθμός διαρροής.
  • Τσιπ με παθητικοποίηση γυαλιού
  • Ενιαία και αμφίδρομη μονάδα
  • Εξαιρετική ικανότητα να πιέζεις.
  • Γρήγορος χρόνος απόκρισης
  • Συμμόρφωση με το RoHS
  • Η συσκευή έχει μέγιστη ισχύ 8000W όταν χρησιμοποιείται μια μορφή κύματος 10 × 1000μs με ρυθμό επανάληψης (κύκλος εργασίας) 0,01%.





8.0SMDJ22CA Εφαρμογές:

Οι συσκευές TVS είναι κατάλληλες για την προστασία των διεπαφών I/O, των λεωφορείων VCC και άλλων ευάλωτων κυκλωμάτων που χρησιμοποιούνται σε τηλεπικοινωνίες, υπολογιστές, βιομηχανικές και καταναλωτικές ηλεκτρονικές εφαρμογές.



Μέγιστες δυνατότητες (TA=25°C, εκτός εάν αναφέρεται διαφορετικά)

Παράμετρος Σύμβολο Αξία Μονάδα
Δυνατότητα κορυφής παλμού Διασπασμός με μορφή κύματος 10/1000μs (εικόνα 1) (Σημείωση 1), (Σημείωση 2) ΠPPM 8000 Βάτ
Πύργο κορυφής με μορφή κύματος 10/1000μs. (Σημείωση 1, σχήμα 3) Εγώ...PP Βλέπε Επόμενο Πίνακα Άμπερ
Δυναμική διάσπαση σε άπειρο αποθεματικό θερμότητας σε TΑ= 75°C ΠM(AV) 6.5 Βάτ
Πιο υψηλό ρεύμα κύματος προς τα εμπρός, 8,3 ms μεμονωμένο μισό κύμα sinus (Σημείωση 3) Εγώ...Επενδύσεις 300 Άμπερ
Μέγιστη στιγμιαία προωθητική τάση 25A μόνο για μονοκατευθυνόμενη (Σημείωση 4) VF 3.5/5.0 Τετάρτη
Δραστηριακή διασταύρωση και εύρος θερμοκρασίας αποθήκευσης. ΤJ, ΤΕΜΤ -55 έως +150 °C

Σημειώσεις:

1. μη επαναλαμβανόμενος παλμός ρεύματος, ανά σχήμα 3 και μειωμένος πάνω από TΑ= 25°C ανά σχήμα 2.

2Τοποθετείται σε πλακέτες χαλκού πάχους 5,0 mm x 5,0 mm (0,03 mm) σε κάθε τερματικό.

3. 8,3 ms μεμονωμένο μισό κύμα sinus ή ισοδύναμο τετραγωνικό κύμα, κύκλος εργασίας = 4 παλμοί το λεπτό το πολύ.

4. VF< 3,5V για το VBR< 200V και VF< 6,5V για το VBR> 201V.





Socay TVS Δυοδιάστατες TVS Διόδους 8.0SMDJ SMC 22V 8000W Επιφανειακή τοποθέτηση Περαιτέρω καταστολέας τάσης 0

Socay TVS Δυοδιάστατες TVS Διόδους 8.0SMDJ SMC 22V 8000W Επιφανειακή τοποθέτηση Περαιτέρω καταστολέας τάσης 1

Socay TVS Δυοδιάστατες TVS Διόδους 8.0SMDJ SMC 22V 8000W Επιφανειακή τοποθέτηση Περαιτέρω καταστολέας τάσης 2



Socay TVS Δυοδιάστατες TVS Διόδους 8.0SMDJ SMC 22V 8000W Επιφανειακή τοποθέτηση Περαιτέρω καταστολέας τάσης 3



Socay TVS Δυοδιάστατες TVS Διόδους 8.0SMDJ SMC 22V 8000W Επιφανειακή τοποθέτηση Περαιτέρω καταστολέας τάσης 4



Socay TVS Δυοδιάστατες TVS Διόδους 8.0SMDJ SMC 22V 8000W Επιφανειακή τοποθέτηση Περαιτέρω καταστολέας τάσης 5

Socay TVS Δυοδιάστατες TVS Διόδους 8.0SMDJ SMC 22V 8000W Επιφανειακή τοποθέτηση Περαιτέρω καταστολέας τάσης 6

Socay TVS Δυοδιάστατες TVS Διόδους 8.0SMDJ SMC 22V 8000W Επιφανειακή τοποθέτηση Περαιτέρω καταστολέας τάσης 7
