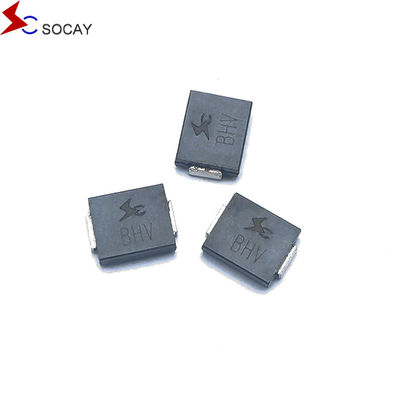

Socay TVS Διόδοι ταχείας εναλλαγής DO-214AB 8.0SMDJ 8000W 14V Επιφανειακή τοποθέτηση Περαιτέρω καταστολέας τάσης
ΠΛΑΣΙΚΟ ΠΕΡΙΛΗΜΑ:8.0SMDJ_v2107.1.pdf
| Βάρος |
00,007 ουγκιές, 0,21 γραμμάρια |
| |
|
| Υπόθεση |
JEDEC DO-214AB Σχηματισμένη πλαστική πάνω από γυάλινη πασιβατοποιημένη διασταύρωση |
| |
|
| Πολικότητα |
Χρωματική ζώνη υποδηλώνει κάθοδο εκτός από διπολική |
| |
|
| Τερματικό |
Ματ κασσίτερο καλωδίων, συγκολλητές σύμφωνα με την JESD22-B102D |
Μέθοδος επιλογής
1Για τον προσδιορισμό του προϊόντος του πελάτη, της τάσης λειτουργίας, της θύρας εφαρμογής και του απαιτούμενου επιπέδου προστασίας.
2Η τιμή VRWM της συσκευής πρέπει να είναι μεγαλύτερη ή ίση με τη φυσιολογική τάση λειτουργίας στο κύκλωμα του πελάτη.
3βεβαιωθείτε ότι η τιμή VC (φωτάζ) είναι χαμηλότερη από τη μέγιστη τάση για το back-end chip.
4.Επιλέξτε το κατάλληλο πακέτο συσκευής και ισχύ βάσει της θύρας εφαρμογής και του επιπέδου προστασίας.
Περιγραφή:
Η σειρά 8.0SMDJ έχει σχεδιαστεί ειδικά για την προστασία ευαίσθητων ηλεκτρονικών εξοπλισμών από μεταβατικές τάσεις που προκαλούνται από κεραυνό και άλλα μεταβατικά γεγονότα τάσης.
| Αριθμός τμήματος |
Σημείωση |
Πίσω
Απαλλαγή
Η τάση VRWM (V)
|
Κατανομή
Διάταξη VBR (V)
@IT
|
Δοκιμή
Τρέχων
ΔΕ (mA)
|
Μέγιστο
Κλειδώσεις
Η τάση VC @IPP (V)
|
Μέγιστο
Πύργος
Χτύπος
Τρέχουσα ΕΠΠ (Α)
|
Μέγιστο
Πίσω
Διαρροή IR
@VRWM (μA)
|
| Ενωση |
Δύο |
Ενωση |
Δύο |
ΜΙΝ |
Επικαιροποίηση |
| 8.0SMDJ14A |
8.0SMDJ14CA |
8PEG |
8BEG |
14 |
15.60 |
17.20 |
10 |
23.2 |
348.28 |
200 |
| 8.0SMDJ15A |
8.0SMDJ15CA |
8PEK |
8BEK |
15 |
16.70 |
18.50 |
1 |
24.4 |
331.15 |
100 |
| 8.0SMDJ16A |
8.0SMDJ16CA |
8PEM |
8BEM |
16 |
17.80 |
19.70 |
1 |
26.0 |
310.77 |
50 |
| 8.0SMDJ17A |
8.0SMDJ17CA |
8PEP |
8BEP |
17 |
18.90 |
20.90 |
1 |
27.6 |
292.75 |
20 |
| 8.0SMDJ18A |
8.0SMDJ18CA |
8PER |
8BER |
18 |
20.00 |
22.10 |
1 |
29.2 |
276.71 |
10 |
| 8.0SMDJ19A |
8.0SMDJ19CA |
8PET |
8BET |
19 |
21.10 |
23.30 |
1 |
30.8 |
262.51 |
10 |
| 8.0SMDJ20A |
8.0SMDJ20CA |
8PEV |
8BEV |
20 |
22.20 |
24.50 |
1 |
32.4 |
249.38 |
5 |
| 8.0SMDJ22A |
8.0SMDJ22CA |
8PEX |
8BEX |
22 |
24.40 |
26.90 |
1 |
35.5 |
227.61 |
5 |
Χαρακτηριστικά:
- Παθητικοποιημένο τσιπ γυαλιού
- Μικρή διαρροή
- Ενιαία και αμφίδρομη μονάδα
- Εξαιρετική ικανότητα συμπίεσης
- 8000 W Δυνατότητα αιχμής ισχύος σε 10 × 1000μs μορφή κύματοςΣύκλος επανάληψης (κύκλος λειτουργίας):0.01%
- Πολύ γρήγορος χρόνος απόκρισης
- Συμμόρφωση με το RoHS
Εφαρμογές:
Οι συσκευές TVS είναι ιδανικές για την προστασία των διεπαφών I/O, των bus VCC και άλλων ευάλωτων κυκλωμάτων που χρησιμοποιούνται στις τηλεπικοινωνίες, τους υπολογιστές, τις βιομηχανικές και καταναλωτικές ηλεκτρονικές εφαρμογές.
| Μέγιστες δυνατότητες (TA=25°C, εκτός εάν αναφέρεται διαφορετικά) |
| |
| Παράμετρος |
Σύμβολο |
Αξία |
Μονάδα |
| Δυνατότητα κορυφής παλμού Διασπασμός με μορφή κύματος 10/1000μs (εικόνα 1) (Σημείωση 1), (Σημείωση 2) |
ΠPPM |
8000 |
Βάτ |
| Πύργο κορυφής με μορφή κύματος 10/1000μs. (Σημείωση 1, σχήμα 3) |
Εγώ...PP |
Βλέπε Επόμενο Πίνακα |
Άμπερ |
| Δυναμική διάσπαση σε άπειρο αποθεματικό θερμότητας σε TΑ= 75°C |
ΠM(AV) |
6.5 |
Βάτ |
| Πιο υψηλό ρεύμα κύματος προς τα εμπρός, 8,3 ms μεμονωμένο μισό κύμα sinus (Σημείωση 3) |
Εγώ...Επενδύσεις |
300 |
Άμπερ |
| Μέγιστη στιγμιαία προωθητική τάση 25A μόνο για μονοκατευθυνόμενη (Σημείωση 4) |
VF |
3.5/5.0 |
Τετάρτη |
| Δραστηριακή διασταύρωση και εύρος θερμοκρασίας αποθήκευσης. |
ΤJ, ΤΕΜΤ |
-55 έως +150 |
°C |
|
Σημειώσεις:
1. μη επαναλαμβανόμενος παλμός ρεύματος, ανά σχήμα 3 και μειωμένος πάνω από TΑ= 25°C ανά σχήμα 2.
2Τοποθετείται σε πλακέτες χαλκού πάχους 5,0 mm x 5,0 mm (0,03 mm) σε κάθε τερματικό.
3. 8,3 ms μεμονωμένο μισό κύμα sinus ή ισοδύναμο τετραγωνικό κύμα, κύκλος εργασίας = 4 παλμοί το λεπτό το πολύ.
4. VF< 3,5V για το VBR< 200V και VF< 6,5V για το VBR> 201V.
|
