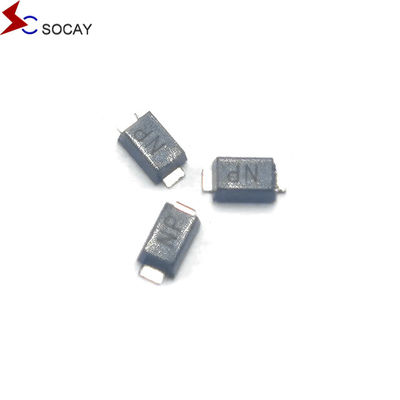

Διοίδες Socay TVS SMF Σειρά SOD-123 78CA Διοίδες προστασίας κυκλώματος 78V 220W Καταστολείς παροχής τάσης

Σωκάι TVS Διόδοι SMF Σειρά SOD-123 78CA Διόδοι προστασίας κυκλώματος 78V 220W Επιφανειακή τοποθέτηση Περαιτέρω καταστολείς τάσης

ΠΛΑΣΙΚΟ ΠΕΡΙΛΗΜΑ:SMF σειρά_v2211.1.pdf



SMF78CA Περιγραφή:
Η σειρά SMF Transient Voltage Suppressors είναι μια ημιαγωγική συσκευή με ικανότητα απορρόφησης υπερήχων, ο χρόνος απόκρισης της είναι εξαιρετικά γρήγορος, μέχρι το επίπεδο κάτω από το νανοδευτερόλεπτο,Έτσι, μόλις το κύκλωμα λαμβάνει ένα στιγμιαίο σοκ υψηλής ενέργειας όταν μπορεί να καταστείλει αυτή την ενέργεια, απορροφώντας τις στιγμιαίες σφραγίδες υψηλού ρεύματος και υψηλής τάσης από το κύκλωμα, το τελικό αποτέλεσμα είναι η προστασία του εξοπλισμού ή του κυκλώματος πίσω.




Ειδικότητα SMF78CA

• Χαμηλός βαθμός διαρροής
• Μονάδα μονο- και αμφίδρομης κατεύθυνσης
• Άλλα είδη γυαλιού
• Χαμηλή επαγωγικότητα
• Εξαιρετική ικανότητα πρόσφυσης και ελέγχου
• Matt Tin - Χωρίς μόλυβδο
• Σύμφωνη με το RoHS και απαλλαγμένη από αλογένια
• Συμβατό με τη βιομηχανική τυποποιημένη συσκευή SOD-123 - SOD-123
• Σχεδιασμένα για τη βελτιστοποίηση του χώρου της πλακέτας σε εφαρμογές επιφανειακής τοποθέτησης
• 200W Δυνατότητα αιχμής ισχύος σε 10 × 1000μs Στροφή επανάληψης κυμάτων (κύκλος εργασίας): 0,01% κύκλος εργασίας
• Γρήγορη ανταπόκριση: συνήθως μικρότερη από 1,0 σπιλιά από 0V έως VBRmin
• Υψίστης θερμοκρασίας συγκόλληση: 260°C/40 δευτερόλεπτα σε σφραγίδες
• Τυπικός συντελεστής μέγιστης θερμοκρασίας ΔVBR = 0,1% × VBR@25°C×ΔT
• Οι πλαστικές συσκευασίες έχουν βαθμολογία εύφλεκτης απόδοσης 94V-0 από το Εργαστήριο Υπευθυνών.
• Μια τυπική κατάσταση αποτυχίας είναι βραχυκύκλωμα λόγω υπερτάσης ή υπερστροφής.
• Η δοκιμή με το μούσι πραγματοποιείται σύμφωνα με τους πίνακες 4α και 4γ της JEDEC JESD201A.
• IEC-61000-4-2 ESD 15kV ((Αέρος), 8kV (Σύνδεση)
• IEC 61000-4-2 (IEC801-2) ESD προστασία γραμμών δεδομένων
• Προστασία γραμμής δεδομένων EFT IEC 61000-4-4 (IEC801-4)


Εφαρμογές SMF78CA
Οι συσκευές TVS είναι κατάλληλες για την προστασία των διεπαφών I/O, των λεωφορείων VCC και άλλων κυκλωμάτων προστασίας που χρησιμοποιούνται στις τηλεπικοινωνίες, τους υπολογιστές, τους καταναλωτές,και βιομηχανικές εφαρμογές που είναι ευάλωτες σε επιθέσεις.
