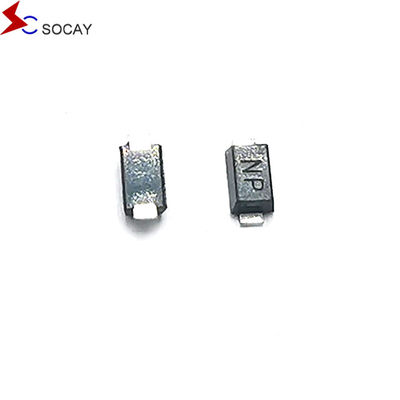

Σωκάι TVS Διόδοι SMF σειρά 5V 220W SOD-123 επιφανειακή τοποθέτηση μεταβατική τάση καταστολείς

Σωκάι TVS Διόδοι SMF σειρά 5V 220W SOD-123 επιφανειακή τοποθέτηση μεταβατική τάση καταστολείς

ΠΛΑΣΙΚΟ ΠΕΡΙΛΗΜΑ:SMF σειρά_v2211.1.pdf

Δελτίο ΕΚΑΧ Περιγραφή:

The SMF Series Transient Voltage Suppressors are designed to protect sensitive electronic equipment from transient voltages caused by lightning and other transient voltage events that can damage electronic equipment and interfere with normal use of the equipment.

Ειδικότητα SMF5.0A:

• Μικρή διαρροή
• Μονάδα μονο- και αμφίδρομης κατεύθυνσης
• Άλλες συσκευές και συσκευές για την κατασκευή ηλεκτρικών συσσωρευτών
• Χαμηλή επαγωγικότητα
• Εξαιρετική ικανότητα να πιέζει
• Χωρίς μόλυβδο
• Συμμόρφωση με το RoHS και απαλλαγή από αλογένια
• Συμβατό με την βιομηχανική τυποποιημένη συσκευασία SOD-123
• Για τη βελτιστοποίηση του χώρου της πλακέτας σε εφαρμογές επιφανειακής τοποθέτησης
• Δυνατότητα μέγιστης ισχύος 200 W σε 10 × 1000μs μορφής κύματος Ταχύτητα επανάληψης (κύκλος λειτουργίας):0.01%
• Γρήγορος χρόνος απόκρισης: συνήθως μικρότερος από 1,0 σπ. από 0 Volts έως VBR min
• Υψηλής θερμοκρασίας συγκόλληση: 260°C/40 δευτερόλεπτα στα τερματικά
• Τυπικός συντελεστής μέγιστης θερμοκρασίας ΔVBR = 0,1% × VBR@25°C×ΔT
• Η πλαστική συσκευασία έχει βαθμολογία εύφλεκτης ικανότητας 94V-0
• Μια τυπική κατάσταση αποτυχίας είναι ένα βραχυκύκλωμα λόγω υπερτάσης ή υπερστροφής.
• Η δοκιμή με το μούσι πραγματοποιείται σύμφωνα με τους πίνακες 4α και 4γ της JEDEC JESD201A.
• IEC-61000-4-2 ESD 15kV ((Αέρος), 8kV (Σύνδεση)
• IEC 61000-4-2 (IEC801-2) ESD προστασία γραμμών δεδομένων
• Προστασία γραμμής δεδομένων EFT IEC 61000-4-4 (IEC801-4)

Εφαρμογές SMF5.0A:

Οι συσκευές TVS είναι ιδανικές για την προστασία των διεπαφών I/O, των λεωφορείων VCC και άλλων κυκλωμάτων προστασίας που χρησιμοποιούνται σε τηλεπικοινωνίες, υπολογιστές, καταναλωτικές και βιομηχανικές εφαρμογές που είναι ευάλωτες σε επιθέσεις.
