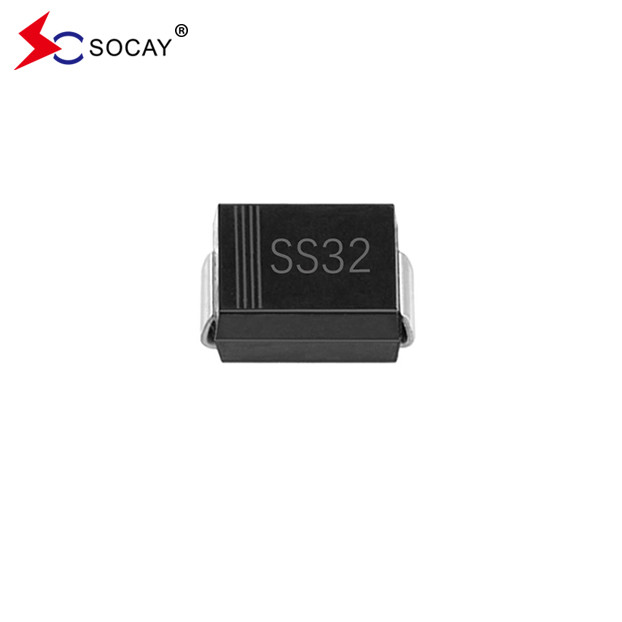

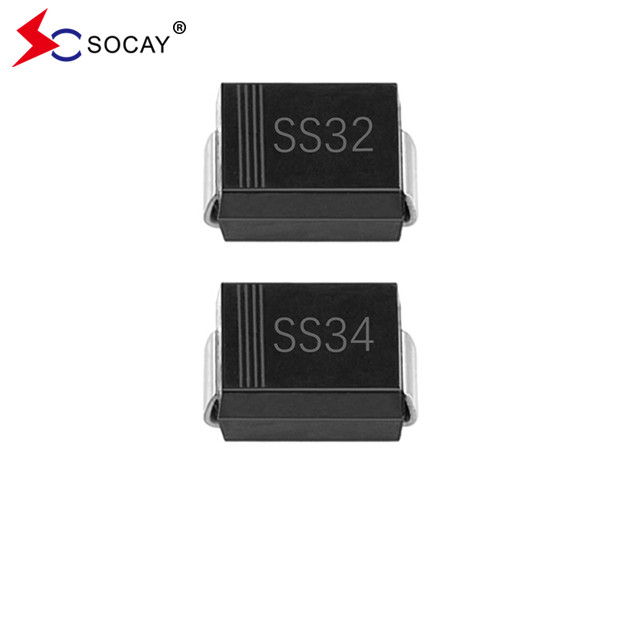

20VRRM Δίοδος φραγμού Schottky SS32B Επιφανειακή τοποθέτηση VRMS 14V SMB Package

3000 PCS
MOQ
negotiable
τιμή
20VRRM Δίοδος φραγμού Schottky SS32B Επιφανειακή τοποθέτηση VRMS 14V SMB Package
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα
Χαρακτηριστικά
Προδιαγραφές
Ονομασία προϊόντος: Δίοδος εμποδίων Schottky
Πακέτο προϊόντος: DO-214AA/SMB
Μέγιστο προϊόν. VRRM: 20V
Μαξ. VRMS: 14V
Μαξ. VDC: 20V
Μαξ. IF(AV): 3Α
IFSM: 80A
TJ: -55 σε +125℃
Επισημαίνω:

Δίοδος φραγμού Schottky SS32B

,

Συσκευή SMB Δίοδος φραγμού Schottky

,

SS32B
Βασικές πληροφορίες
Τόπος καταγωγής: Shenzhen, Guangdong, Κίνα
Μάρκα: SOCAY
Πιστοποίηση: REACH,RoHS,ISO
Αριθμό μοντέλου: SS32B
Έγγραφο: Βιβλίο του προϊόντος PDF
Πληρωμής & Αποστολής Όροι
Χρόνος παράδοσης: 5-8 εργάσιμες ημέρες
Περιγραφή προϊόντων

20VRRM Δίοδος φραγμού Schottky SS32B Επιφάνειας VRMS 14V SMB Πακέτο



Διάδρομος διακόπτη SchottkyΣΣ32Β~ΣΣ320Β(SMB)_v93.1.pdf





Χαρακτηριστικά της διόδου φραγμού Schottky SS32B:

  • Το πλαστικό πακέτο SS32B έχει ταυτοποίηση εύφλεκτης ικανότητας 94V-0.
  • Οι εφαρμογές επιφάνειας είναι για να βελτιστοποιήσουν τον χώρο της πλακέτας.
  • Η διόδια φραγμού Schottky SS32B έχει χαμηλή απώλεια ισχύος, υψηλή απόδοση.

  • Η πράσινη χύτευση του σύμφωνα με το πρότυπο IEC 61249.

  • Ωραία ικανότητα υψηλού κύματος.
  • SS32B Χωρίς μόλυβδο σύμφωνα με την ΕΕ RoHS 2.0.



Μηχανικά δεδομένα διακόπτη φραγμού Schottky SS32B:



  • Εφαρμογή του σημείου 6.2.4.1 του παρόντος παραρτήματος.
  • Τερματικά: συγκολλημένα, συγκολλητέα σύμφωνα με το MIL-STD-750, μέθοδο 2026.

  • Δίοδος φραγμού Σότκι, βάρος 0,0032 ουγκιές, 0,092 γραμμάρια.

  • Πολικότητα: Η χρωματική ζώνη υποδηλώνει το τέλος της κάθοδος.
  • Τυποποιημένη συσκευασία: ταινία 12 mm (EIA-481).





Ηλεκτρικά και θερμικά χαρακτηριστικά της διόδου φραγμού Schottky SS32B:

Παράμετρος Σύμβολο SS32B SS33B SS34B ΣΣ35Β SS36B SS38B ΣΤ310Β ΣΤ315Β ΣΤ320Β Μονάδα
Δίοδος φραγμού Schottky Max VRRM VRRM 20 30 40 50 60 80 100 150 200 V
Δίοδος φραγμού Schottky Max. VRMS 14 21 28 35 42 56 70 105 140 V
Μέγιστο VDC ΔΕΔ 20 30 40 50 60 80 100 150 200 V
Δίοδος φραγμού Schottky Max. Μέσο προωθητικό ρεύμα ΑΕΛ (ΑΕ) 3 Α
Πιο υψηλό προωθητικό ρεύμα: 8,3ms μεμονωμένο μισό γωνιακό κύμα επάνω στο ονομαστικό φορτίο ΔΕΔΜ 80 Α
Μαξ. VF σε 3A (Σημείωση 1) Επενδύσεις 0.5 0.74 0.8 0.9 V
Μέγιστο αντίστροφο ρεύμα συνεχούς ρεύματος σε ονομαστική τάση αποκλεισμού συνεχούς ρεύματος TJ=25°C IR 0.2 0.05 mA
  TJ=100°C   20 10
Τυπική θερμική αντίσταση του διόδου φραγμού Schottky (Σημείωση 2) RθJA 135 °C/W
  (Σημείωση 3) RθJL 23
Περιοχή θερμοκρασίας λειτουργίας και αποθήκευσης

Τι Τζέι,

TSTG

 -55 έως +125 -55 έως +150 -65 έως +175 °C

Σημειώσεις:1.Δοκιμή παλμού με PW=300μsec, 2% κύκλου λειτουργίας.

2.Εγκατασκευασμένο σε ένα FR4 PCB, μονόπλευρο χαλκό, μίνι pad.

3.Εγκατασκευασμένο σε PCB FR4, μονόπλευρο χαλκό, με έκταση 100cm2 χαλκού.









Καμπύλες ονομαστικής αξίας και χαρακτηριστικών της διόδου φραγμού Schottky SS32B:

Φύγα1Τυπικά χαρακτηριστικά των προθεσμιών:

20VRRM Δίοδος φραγμού Schottky SS32B Επιφανειακή τοποθέτηση VRMS 14V SMB Package 0



Σχήμα 2: Τυπικά αντίστροφα χαρακτηριστικά:

20VRRM Δίοδος φραγμού Schottky SS32B Επιφανειακή τοποθέτηση VRMS 14V SMB Package 1





DO-214AA Διάμετροι συσκευασίας Διοδίου φραγμού Schottky SS32B:

 (Μονάδα: ίντσες))

20VRRM Δίοδος φραγμού Schottky SS32B Επιφανειακή τοποθέτηση VRMS 14V SMB Package 2







Πληροφορίες συσκευασίας:

Αριθμός τμήματος Πακέτο συστατικών Ποσότητα Επιλογή συσκευασίας
Ειδικότερα: SMB/DO-214AA 3000 PCS ανά 13 " πλαστικό τροχό
    800 PCS ανά 7" πλαστικό τροχό










20VRRM Δίοδος φραγμού Schottky SS32B Επιφανειακή τοποθέτηση VRMS 14V SMB Package 3
