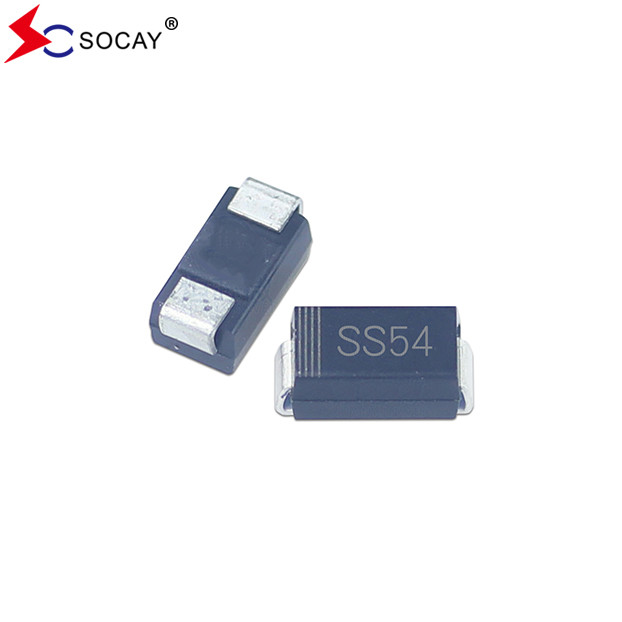

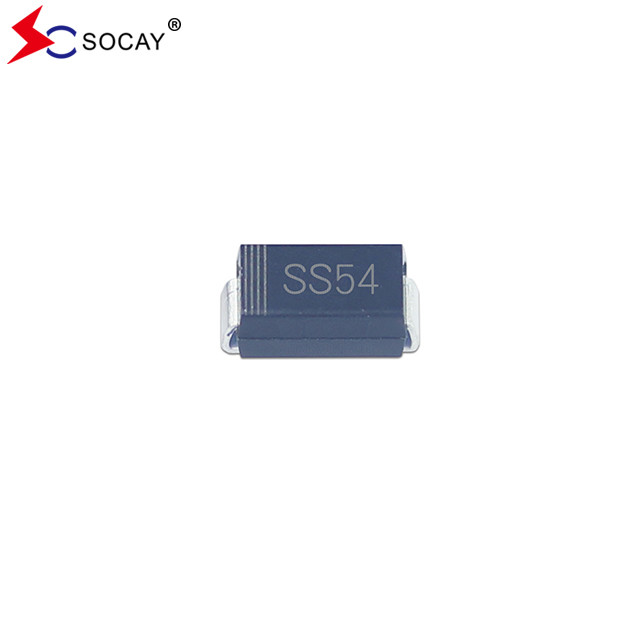

SS54A 40VRRM SBD Επιφανειακό Mount Schottky Διορθωτές φραγμού DO-214AC SMA Package

5000 κομμάτια
MOQ
negotiable
τιμή
SS54A 40VRRM SBD Επιφανειακό Mount Schottky Διορθωτές φραγμού DO-214AC SMA Package
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα
Χαρακτηριστικά
Προδιαγραφές
Ονομασία ηλεκτρονικού εξαρτήματος: Διορθωτές φραγμών Schottky
Πακέτο διορθωτικών: -214AC (SMA)
Μαξ. VRRM: 40V
Διορθωτές Max. VRMS: 28V
SBD Max. VDC: 40V
Μέγιστο μέσο προωθημένο διορθωμένο ρεύμα: 5Α
Διορθωτικά IFSM: 150A
Διορθωτές VF: 0.55V
Επισημαίνω:

SS54A Σωστήρες φραγμών Schottky

,

Διορθωτές φραγμών επιφάνειας Schottky

,

Διορθωτές φραγμού Schottky SMA
Βασικές πληροφορίες
Τόπος καταγωγής: Shenzhen, Guangdong, Κίνα
Μάρκα: SOCAY
Πιστοποίηση: REACH,RoHS,ISO
Αριθμό μοντέλου: SS54A
Έγγραφο: Βιβλίο του προϊόντος PDF
Πληρωμής & Αποστολής Όροι
Χρόνος παράδοσης: 5-8 εργάσιμες ημέρες
Περιγραφή προϊόντων

SS54A 40VRRM SBD Επιφανειακό Mount Schottky Διορθωτές φραγμών DO-214AC(SMA) Πακέτο



Διορθωτές φραγμών SchottkyΠΛΑΣΙΚΟ ΠΕΡΙΛΗΜΑ:ΣΤ54Α~ΣΤ520Α(ΣΜΑ)_v2307.1.pdf





Διορθωτές φραγμού Schottky SS54A Χαρακτηριστικά:

  • Μεταλλική σύνδεση πυριτίου, πλειοψηφική αγωγιμότητα φορέα
  • Διορθωτικό για εφαρμογές επιφανειακής εγκατάστασης
  • Πλεονεκτήματα: Μικρή απώλεια ισχύος, υψηλή απόδοση
  • Ικανοποίηση: Υψηλή δυναμικότητα ρεύματος προώθησης.
  • Για χρήση σε μετατροπείς χαμηλής τάσης, υψηλής συχνότητας, ελεύθερο τροχό και εφαρμογές προστασίας πολικότητας.



Διορθωτές φραγμού Schottky SS54A Μηχανικά δεδομένα:

  • Διορθωτές φραγμού Schottky SS54A περίπτωση: SMA.
  • Εναλλακτικές συσκευές για την παραγωγή ηλεκτρικών συσσωρευτών

  • Περίπου, βάρος: 60mg / 0.0021oz.







Διορθωτές φραγμού Schottky SS54A Max. Δυναμικές και θερμικά χαρακτηριστικά:

Δυναμικές τιμές των επανορθωτών φραγμού Schottky σε θερμοκρασία 25°C, εκτός εάν ορίζεται διαφορετικά.Μια φάση, μισό κύμα, αντίσταση ή επαγωγικό φορτίο 60 Hz, για χωρητικό φορτίο, μείωση κατά 20%.
Παράμετρος Σύμβολο SS54A SS56A ΣΤ510Α ΣΤ515Α ΣΤ520Α Μονάδα
Διορθωτές Μέγιστη επαναλαμβανόμενη κορυφαία αντίστροφη τάση VRRM 40 60 100 150 200 V
Διορθωτές Μέγιστη τάση RMS VRMS 28 42 70 105 140 V
Διορθωτές Μέγιστη τάση αποκλεισμού συνεχούς ρεύματος ΔΕΔ 40 60 100 150 200 V
Μέγιστο μέσο προωθητικό ρεύμα ΑΕΛ (ΑΕ) 5.0 Α

Διορθωτές Πιο υψηλό προωθητικό ρεύμα,8.3ms

Μονό μισό sinus κύμα επικαλυμμένο

σε ονομαστικό φορτίο (μέθοδος JEDEC)



 ΔΕΔΜ 150 Α
Διορθωτές Max άμεση προώθηση τάσης σε 5 A Επενδύσεις 0.55 0.70 0.85 V

Μέγιστο αντίστροφο ρεύμα συνεχούς

σε ονομαστική αντίστροφη τάση συνεχούς ρεύματος

 Ta=25°C IR

1.0

50

 mA
  Ta=100°C
Δυνατότητα τυπικής διασύνδεσης των διορθωτών (1) Cj 500 300 pF
Τυπική θερμική αντίσταση (2) RθJA 60 °C/W
Πεδίο θερμοκρασίας λειτουργίας διασταύρωσης TJ -55 έως +150 °C
Διάστημα θερμοκρασίας αποθήκευσης διορθωτών TSTG -55 έως +150 °C

Σημειώσεις: 1.Μετρώνται σε 1MHz και εφαρμόζεται αντίστροφη τάση 4 V DC.

2Π.Κ.Β. τοποθετημένο με 2,0" x 2,0" (5 x 5 cm) χαλκού πλακέτες περιοχές.









Διορθωτές φραγμού Schottky SS54A Μέτρο:

SS54A 40VRRM SBD Επιφανειακό Mount Schottky Διορθωτές φραγμού DO-214AC SMA Package 0







Διορθωτές φραγμών Schottky SS54AΠληροφορίες συσκευασίας:

Αριθμός τμήματος Πακέτο συστατικών Ποσότητα
ΣΤ54Α έως ΣΤ520Α DO-214AC ((SMA) 5000 PCS







Προειδοποίηση για τα διορθωτικά φραγμού Schottky:

  • Η SOCAY κατέχει τα δικαιώματα για μια σειρά από διπλώματα ευρεσιτεχνίας, εμπορικά σήματα, πνευματικά δικαιώματα, εμπορικά μυστικά και άλλη πνευματική ιδιοκτησία.
  • Η SOCAY διατηρεί το δικαίωμα να κάνει αλλαγές χωρίς περαιτέρω ειδοποίηση σε οποιαδήποτε προϊόντα που περιέχονται στο παρόν.
  • Η SOCAY δεν παρέχει εγγυήσεις, δηλώσεις ή εγγυήσεις ως προς την καταλληλότητα των προϊόντων της για οποιοδήποτε συγκεκριμένο σκοπό και αποποιείται οποιασδήποτε ευθύνης.
  • Οι παραμέτροι που παρέχονται στις προδιαγραφές του φύλλου δεδομένων SOCAY μπορεί να ποικίλλουν από εφαρμογή σε εφαρμογή και η πραγματική απόδοση μπορεί να ποικίλλει με την πάροδο του χρόνου.Όλες οι παράμετροι λειτουργίας πρέπει να επαληθεύονται από τον τεχνικό εμπειρογνώμονα του πελάτη πριν από την εφαρμογή..
  • Οποιαδήποτε και όλες οι ευθύνες και υποχρεώσεις αποκλείονται εάν δεν τηρηθεί οποιοδήποτε στοιχείο της παρούσας προειδοποίησης.



SS54A 40VRRM SBD Επιφανειακό Mount Schottky Διορθωτές φραγμού DO-214AC SMA Package 1
