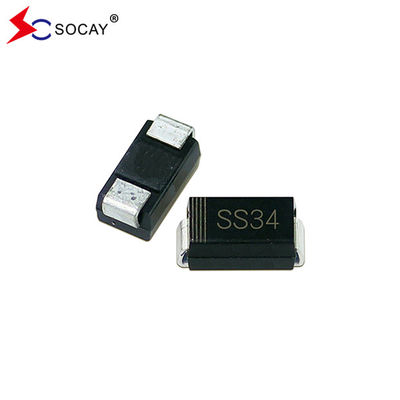

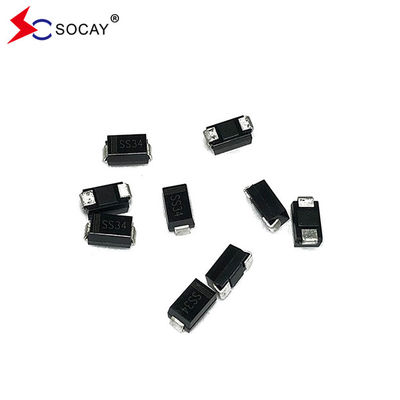

Name: 40VRRM SBD Δίοδος Schottky SS34A 28VRMS 3A I(AV) 0,55 VF DO-214AC
Brand: SOCAY
SKU: SS34Α
Rating: 4.8 (157 reviews)

40VRRM SBD Δίοδος Schottky SS34A 28VRMS 3A I(AV) 0,55 VF DO-214AC

5000 κομμάτια

MOQ

negotiable

τιμή

Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα

Χαρακτηριστικά

Προδιαγραφές

Ονομασία SBD: Δίοδος εμποδίων Schottky

Πακέτο SBD: -214AC (SMA)

SBD Max. VRRM: 40V

Διοδίου Max. VRMS: 28V

SBD Max. VDC: 40V

Μέγιστο μέσο προωθημένο διορθωμένο ρεύμα: 3Α

IFSM: 100A

VF: 0.55V

Επισημαίνω:

Δίοδος Schottky DO-214AC

Δίοδος Schottky SS34A

SS34Α

Βασικές πληροφορίες

Τόπος καταγωγής: Shenzhen, Guangdong, Κίνα

Μάρκα: SOCAY

Πιστοποίηση: REACH,RoHS,ISO

Αριθμό μοντέλου: SS34Α

Έγγραφο: Βιβλίο του προϊόντος PDF

Πληρωμής & Αποστολής Όροι

Χρόνος παράδοσης: 5-8 εργάσιμες ημέρες

Εκθεσιακός χώρος

40VRRM SBD Δίοδος Schottky SS34A 28VRMS 3A I(AV) 0,55 VF DO-214AC

Περιγραφή προϊόντων

40VRRM SBD Δίοδος Schottky SS34A 28VRMS 3A I(AV) 0,55 VF DO-214AC

Δίοδος SBD SchottkyΠΛΑΣΙΚΟ ΠΕΡΙΛΗΜΑ:ΣΤ32Α~ΣΣ320Α(ΣΜΑ)_v2205.1.pdf

40VRRM Δίοδος Schottky SS34A Χαρακτηριστικά:

Προστατευτικό δαχτυλίδι για την προστασία από υπερτάσεις
Πολύ μικρές απώλειες αγωγής
Εξαιρετικά γρήγορη αλλαγή
Η χαμηλή τάση προς τα εμπρός είναι ωραία.
Για εφαρμογές επιφανειακής τοποθέτησης
Βύθιση με συγκόλληση 260 °C, 40 s
Συστατικό σύμφωνα με το RoHS 2002/95/ΕΚ και το WEEE 2002/96/ΕΚ

40VRRM Δίοδος Schottky SS34A Μηχανικά δεδομένα:

Δίοδος Schottky SS34A Θήκη: JEDEC SMA χυτοποιημένο πλαστικό
SS34A Τερματικά: Επικάλυψη με συγκόλληση, συγκόλληση σύμφωνα με τις J-STD-002B και JESD22-B102D
Πολικότητα Διοδίου Schottky: Χρωματική ζώνη υποδηλώνει το τέλος του καθοδίου
Θέση τοποθέτησηςΟποιοσδήποτε
Βάρος: 0,07 γραμμάρια

Δίοδος Schottky SS34A Κύρια χαρακτηριστικά:

Δίοδος Schottky I_{F ((AV)}	3.0Α
Δίοδος Schottky V_{Επενδύσεις}	20 V έως 200 V
SS34A I_{Επενδύσεις}	100A
Δίοδος Schottky V_F	00,45V, 0,55V, 0,70V, 0,85V,0.95V
Τ_Μαξ.	125°C

Διοχέτευση και θερμικά χαρακτηριστικά:

Δυνάμεις σε θερμοκρασία περιβάλλοντος 25 °C, εκτός εάν ορίζεται διαφορετικά. Μία φάση ημικύματος 60 Hz, αντίστασης ή επαγωγικού φορτίου, για χωρητικό φορτίο, μείωση του ρεύματος κατά 20%.
Παράμετρος		Σύμβολο	SS32A	SS33A	SS34Α	SS35Α	SS36A	SS38Α	ΣΤ310Α	ΣΤ315Α	SS320A	Μονάδα
Μέγιστη επαναλαμβανόμενη κορυφή αντίστροφη τάση		VRRM	20	30	40	50	60	80	100	150	200	V
Μέγιστη τάση RMS		VRMS	14	21	28	35	42	56	70	105	140	V
Μέγιστο DC τάση αποκλεισμού		ΔΕΔ	20	30	40	50	60	80	100	150	200	V
Μέγιστος μέσος όρος προθεσμίας διορθωμένο ρεύμα		Ι(AV)	3.0									Α
Πιο υψηλό ρεύμα προώθησης 80,3 ms μεμονωμένο μισό κύμα sinus επικαλύπτονται στο ονομαστικό φορτίο (Μέθοδος JEDEC)		ΔΕΔΜ	100									Α
Μέγιστη στιγμιαία τάση προς τα εμπρός σε 3,0A		Επενδύσεις	0.45	0.55		0.70		0.85			0.95	V
Μέγιστο DC αντίστροφο ρεύμα σε ονομαστική τάση αποκλεισμού συνεχούς ρεύματος	TA=25°C	IR	0.5							0.2		mA
	TA=100°C		20					10		2
Τυπική χωρητικότητα διασταύρωσης1		Κ.Γ.	500.0			300.0						pF
Τυπική θερμική αντίσταση2		RθJA	88.0									°C/W
Περιοχή θερμοκρασίας λειτουργίας διασταύρωσης		TJ	-65 έως +125					-65 έως +150				°C
Πεδίο θερμοκρασίας αποθήκευσης		TSTG	-65 έως +150									°C
Σημείωση: 1 Μετρώνται σε 1MHz και εφαρμόζεται αντίστροφη τάση 4,0V DC. 2 Εγκατασταθεί σε επιφάνειες χαλκού 0,2" x 0,2" (5,0 mm x 5,0 mm).

Διοχέας Schottky SS34A Διαστάσεις:

40VRRM SBD Δίοδος Schottky SS34A 28VRMS 3A I(AV) 0,55 VF DO-214AC 0

Δίοδος Schottky SS34A:

Η διόδια Schottky SS34A προορίζεται για χρήση σε γενικές ηλεκτρονικές εφαρμογές.
Η Δίοδος Schottky SS34A πρέπει να λειτουργεί λιγότερο από τα χαρακτηριστικά, εάν υπερβεί, μπορεί να προκαλέσει μόνιμη βλάβη.
Οι απόλυτες μέγιστες ονομαστικές τιμές του Diode Schottky SS34A είναι ονομαστικές τιμές και δεν πρέπει να υπερβαίνουν κατά τη διάρκεια της λειτουργίας.

40VRRM SBD Δίοδος Schottky SS34A 28VRMS 3A I(AV) 0,55 VF DO-214AC 1
