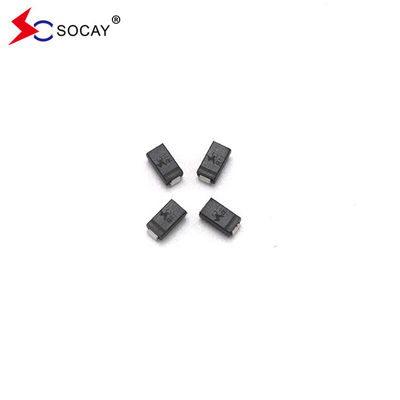

Socay TVS Δίοδοι 400w 22V Επιφανειακή τοποθέτηση Μεταβατικές κατασταλτικές τάσεις SMAJ22A SMC

Socay TVS Δίοδοι 400w 22V Επιφανειακή τοποθέτηση Μεταβατικές κατασταλτικές τάσεις SMAJ22A SMC

ΠΛΑΣΙΚΟ ΠΕΡΙΛΗΜΑ:SMAJ_v2207.1.pdf

Σύντομη εισαγωγή:

Η σειρά SMAJ έχει σχεδιαστεί για την προστασία ηλεκτρονικού εξοπλισμού από μεταβατικές τάσεις λόγω κεραυνών και άλλων μεταβατικών συμβάντων τάσης.

Εφαρμογή:

Οι συσκευές TVS είναι ιδανικές για την προστασία των διεπαφών I/O, του bus VCC και άλλων ευάλωτων κυκλωμάτων που χρησιμοποιούνται σε τηλεπικοινωνίες, υπολογιστές, βιομηχανικές και καταναλωτικές ηλεκτρονικές εφαρμογές.

 Σημειώσεις:

1.1Το προθεσμία "Α" υποδηλώνει τη διάταξη ανοχής 5%.

2.2.Προσθέστε το προσάρτημα "CA" μετά τον αριθμό μέρους για να προσδιορίσετε τις αμφίδρομες συσκευές.

33.Για διμερείς συσκευές με V_Rτων 10 V και κάτω, το I_RΤο όριο είναι διπλάσιο.

Χαρακτηριστικά:

Η διασταύρωση είναι παθητική με γυαλί
Χαμηλή επαγωγικότητα

Μικρή διαρροή
Ενιαία και αμφίδρομη μονάδα

Η ικανότητα συμπίεσης είναι εξαιρετική.

Καθαρισμένο με ματ κασσίτερο χωρίς μόλυβδο.
Απαλλαγμένη από αλογόνες και συμβατή με το RoHS

Για τη βελτιστοποίηση του χώρου της πλακέτας για εφαρμογές επιφανείας

Η πλαστική συσκευασία έχει βαθμολογία εύφλεκτοτητας 94V-0.

Η υπερπροδιαγραφή της τάσης ή του ρεύματος είναι μια κοινή αιτία βλάβης
Η δοκιμή Whisker διεξάγεται σύμφωνα με την JEDEC JESD201A, ειδικότερα σύμφωνα με τους πίνακες 4α και 4γ.

Η συσκευή έχει ικανότητα μέγιστης ισχύος 400 W όταν χρησιμοποιείται ρυθμός επανάληψης κυματικής μορφής 10 × 1000μs (κύκλος λειτουργίας) 0,01%.
Γρήγορος χρόνος απόκρισης: συνήθως μικρότερος από 1,0 σπ. από 0 Volts έως VBR min

Τυπικό υπέρυθρο (IR) είναι μικρότερο από 5 μικροάμπερες (μA) πάνω από 12 βολτ.
Συναρμολόγηση σε υψηλές θερμοκρασίες: τα τερματικά πρέπει να θερμαίνονται στους 260 °C για 40 δευτερόλεπτα.

IEC-61000-4-2 ESD 15kV ((Αέρος), 8kV (Σύνδεση)

Τυπικός συντελεστής μέγιστης θερμοκρασίας ΔVBR = 0,1% × VBR@25°C× ΔT

Προστασία ESD γραμμών δεδομένων σύμφωνα με την IEC 61000-4-2 (IEC 801-2)

Προστασία EFT γραμμών δεδομένων σύμφωνα με την IEC 61000-4-4 (IEC801-4)

Σημειώσεις:

1Εφαρμόστε έναν μη επαναλαμβανόμενο παλμό ρεύματος όπως φαίνεται στο σχήμα 3 και μειώστε τον ρυθμό πάνω από TA = 25 °C όπως φαίνεται στο σχήμα 2. 2.

2.Τοποθετήστε τη συσκευή σε χαλκοειδή πλακάκια 5,0 mm x 5,0 mm (0,03 mm) πάχους σε κάθε τερματικό.

3Η συσκευή θα πρέπει να παράγει ένα μόνο μισό κύμα sinus ή ισοδύναμο τετραγωνικό κύμα διάρκειας 8,3 ms. Ο κύκλος λειτουργίας δεν πρέπει να υπερβαίνει τους 4 παλμούς ανά λεπτό.

4Η τάση προς τα εμπρός (VF) πρέπει να είναι μικρότερη από 3,5 V για τιμές VBR κάτω των 200 V και μικρότερη από 6,5 V για τιμές VBR άνω των 201 V. Πρέπει να τηρούνται αυστηρά όλες οι μονάδες και οι μετρήσεις.
