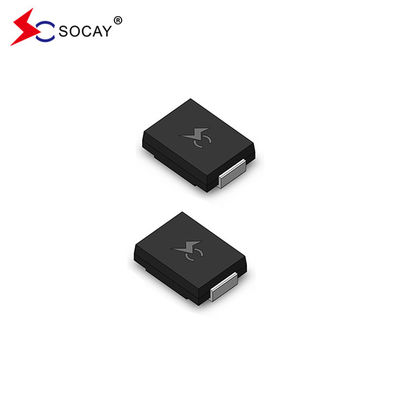

SMCJ78CA TVS Δίοδοι SCOAY SMCJ ESD Επιφανειακή τοποθέτηση Μεταβατικές καταστολείς τάσης

SMCJ78CA TVS Δίοδοι SCOAY SMCJ ESD Επιφανειακή τοποθέτηση Μεταβατικές καταστολείς τάσης

Διοίοι SMCJ78CA TVS DATASHEET:ΜΜΚΕ_v2107.1.pdf

Περιγραφή και εφαρμογή της διόδου SMCJ78CA TVS:

Η σειρά SMCJ έχει σχεδιαστεί ειδικά για την προστασία ευαίσθητων ηλεκτρονικών συσκευών από μεταβατικές τάσεις που προκαλούνται από κεραυνό και άλλα μεταβατικά γεγονότα τάσης.

Οι συσκευές TVS είναι ιδανικές για την προστασία των διεπαφών I/O, του bus VCC και άλλων ευάλωτων κυκλωμάτων που χρησιμοποιούνται σε τηλεπικοινωνίες, υπολογιστές, βιομηχανικές και καταναλωτικές ηλεκτρονικές εφαρμογές.

Ειδικότητα διόδου SMCJ78CA TVS:

• Για εφαρμογές που τοποθετούνται στην επιφάνεια, βελτιστοποιήστε τον χώρο της πλακέτας.
• Μικρή διαρροή
• Ενιαία και αμφίδρομη μονάδα
• Ματ κασσίτερος λευκό μόλυβδο
• Απαλλαγμένη από αλογόνες και συμβατή με το RoHS
• Παθητική διασταύρωση από γυαλί
• Χαμηλή επαγωγικότητα
• Εξαιρετική ικανότητα συμπίεσης

Προφίλ διόδου SMCJ78CA TVS:

• Η συσκευή έχει ικανότητα μέγιστης ισχύος 1500W σε ρυθμό επανάληψης μορφής κύματος 10 × 1000μs (κύκλος λειτουργίας) 0,01%.

• Έχει γρήγορο χρόνο απόκρισης, συνήθως μικρότερο από 1,0ps από 0 Volts έως VBR min, και ένα τυπικό IR μικρότερο από 5μA πάνω από 12V.

• Η συσκευή μπορεί να αντέξει τη συγκόλληση σε υψηλές θερμοκρασίες, έως και 260°C/40 δευτερόλεπτα στα τερματικά.

• Ο τυπικός συντελεστής μέγιστης θερμοκρασίας είναι ΔVBR = 0,1% × VBR@25°C× ΔT.

• Η πλαστική συσκευασία έχει βαθμολογία εύφλεκτης 94V-0.

• Η τυπική κατάσταση αποτυχίας συμβαίνει όταν η τάση ή το ρεύμα είναι υπερπροσδιορισμένο.
• Για τη δοκιμή για μουστάκια, ακολουθήστε το πρότυπο JEDEC JESD201A, ειδικότερα τον πίνακα
• IEC-61000-4-2 ESD 15kV ((Αέρος), 8kV (Σύνδεση)
• Προστασία ESD γραμμών δεδομένων σύμφωνα με την IEC 61000-4-2 (IEC 801-2)
• Προστασία EFT γραμμών δεδομένων σύμφωνα με την IEC 61000-4-4 (IEC801-4)
