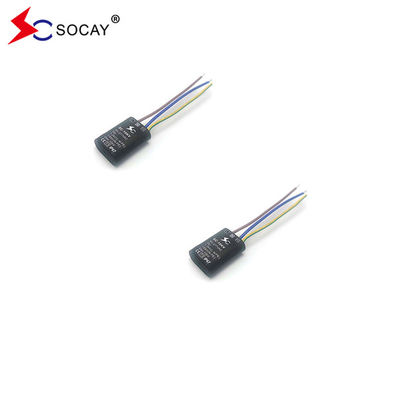

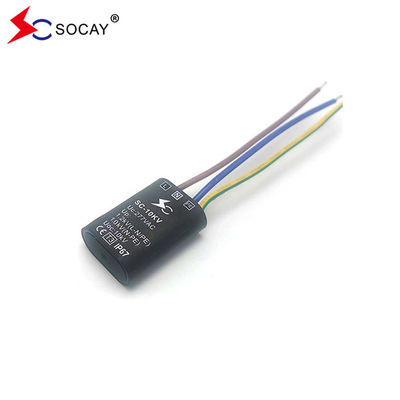

SC-10KV-277 SPD Προστατευτική συσκευή υπερχείλισης

Μαξ. Συνεχή τάση 277VAC Προστατευτική συσκευή υπερχείλισης SC-10KV-277

Προστατευτική συσκευή DATASHEET:ΣΚ-10ΚΒ-277_v2209.1.pdf

Προστατευτική διάταξη κατά υπερτάσεων Εισαγωγή προϊόντος:

Το SOCAY Surge Protective Device SC-10KV-277 είναι ένα είδος προστατευτικού υπερχείλισης τροφοδοσίας κατάλληλο για δίκτυο ηλεκτρικής ενέργειας 220V.και ούτω καθεξής.Το περίβλημα του προϊόντος είναι κατασκευασμένο από υλικό ανθεκτικό στη φλόγα, και το προϊόν είναι κατασκευασμένο από κόλλα βάζου.Κατηγορία προστασίας έως IP67Η εγκατάσταση και η εφαρμογή είναι πολύ βολική, με γραμμή σύνδεσης L, N και PE.

Χαρακτηριστικά της προστατευτικής συσκευής από υπερτάσεις:

• Η προστατευτική συσκευή έχει πλήρη λειτουργία προστασίας από μούχλα.
• Το μέγεθος της προστατευτικής συσκευής υπερχείλισης είναι μικρό, 35×26×14 mm (χωρίς το σύρμα σύνδεσης).
• Είναι συσκευή προστασίας από υπερτάσεις τάξης 3.
• Υιοθετείται η κατάσταση παράλληλης σύνδεσης.
• Υιοθετήστε τη νέα κατασκευή τεχνολογίας της εταιρείας μας, να σπάσει μέσα από την συμβατική τεχνολογία δομής.
• Εκτελεστικό πρότυπο για την προστασία από υπερβολικές τάσεις: IEC/EN:61643-11.
• Το εύρος θερμοκρασίας λειτουργίας: Από 40°C έως +85°C

Εφαρμογές προστατευτικής συσκευής από υπερτάσεις:

• Εξωτερικός και εμπορικός φωτισμός LED.
• Προστατευτική διάταξη από υπερβολικές τάσεις που χρησιμοποιείται στον οδικό φωτισμό.
• Προστατευτική διάταξη από υπερβολική τάση που χρησιμοποιείται σε οδικά φωτιστικά.
• Ψηφιακή σήμανση.
• Η παροχή ενέργειας ασφαλείας.
• Προστατευτική διάταξη από υπερβολές που χρησιμοποιείται στο φωτισμό τοίχων πλύσης.
• Φωτισμός γκαράζ.
• Φωτισμός πλημμύρας.
• Φωτισμός σήραγγας.

Σχέδιο εφαρμογής/ εισπνοής της προστατευτικής συσκευής κατά της υπερχείλισης:

Σημειώσεις:

1Το καφέ καλώδιο της συσκευής προστασίας από υπερβολές είναι καλώδιο L, το μπλε καλώδιο είναι καλώδιο N και το κίτρινο-πράσινο καλώδιο είναι το καλώδιο εδάφους.

2Μετά την εγκατάσταση του καλωδίου της συσκευής προστασίας από υπερβολική τάση, το προϊόν μπορεί να συνδέεται με την παροχή ρεύματος με καλώδια.μπορεί επίσης να τοποθετηθεί ελεύθερα όπως φαίνεται στο σχήμα 2 του παραδείγματος εγκατάστασης.

Τυπική διάμετρος της προστατευτικής συσκευής κατά της υπερτάσεως:

Πληροφορίες συσκευασίας της συσκευής προστασίας από υπερβολές:
