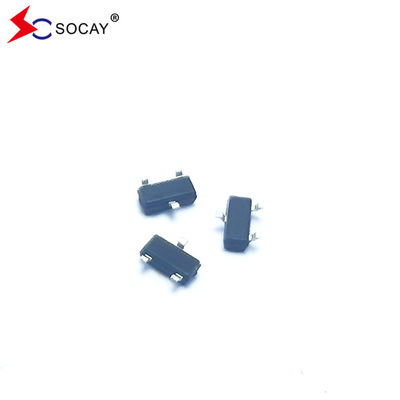

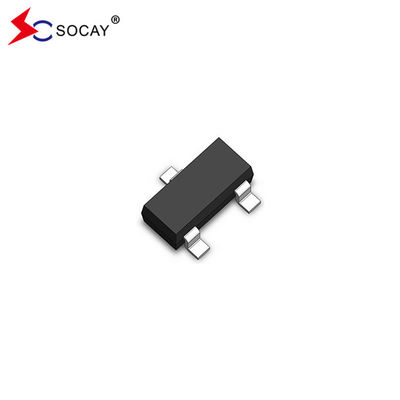

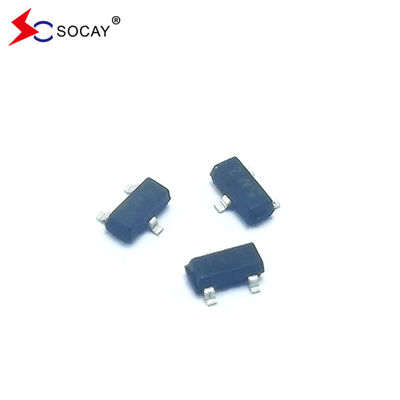

Name: SOT23-3L SOT-23 Πακέτο ESD Σύνολο SM712 TVS Προστασία Διοδίων RS485 Πηρακτών
Brand: SOCAY
SKU: SM712
Rating: 4.8 (144 reviews)

Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα

Χαρακτηριστικά

Προδιαγραφές

Ονομασία: Συνολικές τιμές ESD

Πακέτο: SOT23-3L

Vrwm (μέγιστο): 7V/12V

Ββρ (μίν.): 7.5V/13.3V

Ιρ (μέγιστο): 1μA

Είναι...: 1mA

Vc (μέγιστο) (Ipp=12A/17A): 35V/22V

Cj (Max.) (Vr=0V): 75pF

Cj (τύπος) (Vr=Vrwm): 45pF

Πολικότητα: Αμφίδρομος

Επισημαίνω:

Επικεφαλής

Σωτήρας SOT-23 ESD

Δίοδος SM712 TVS

Βασικές πληροφορίες

Τόπος καταγωγής: Shenzhen Guangdong Κίνα

Μάρκα: SOCAY

Πιστοποίηση: REACH RoHS ISO

Αριθμό μοντέλου: SM712

Έγγραφο: Βιβλίο του προϊόντος PDF

Πληρωμής & Αποστολής Όροι

Χρόνος παράδοσης: 5-8 εργάσιμες ημέρες

Εκθεσιακός χώρος

SOT23-3L SOT-23 Πακέτο ESD Σύνολο SM712 TVS Προστασία Διοδίων RS485 Πηρακτών

Περιγραφή προϊόντων

SOT23-3L SOT-23 Πακέτο ESD συστοιχίες SM712 Προστασία των RS485 δέκτες

Δελτίο δεδομένων:ΜΜ712_v2108.1.pdf

Συνολικές τιμές ESDΧαρακτηριστικά:

Δυνατότητα μέγιστης παλμικής ισχύος 400 W (t)_p=8/20μs)
Προστατεύει δύο γραμμές -7V έως +12V
Χαμηλή χωρητικότητα
Χαμηλή τάση συμπίεσης
Τεχνολογία χιονοστιβάδας πυριτίου στερεής κατάστασης

Συμφωνία IEC (EN61000-4):

IEC 61000-4-2 (ESD) ±15kV (αέρος), ±8kV (συναντήσεις)
Δοκιμαστική μονάδα

Συνολικές τιμές ESDΕφαρμογές:

Προστασία των δέκτων-αποδέκτες RS-485 με εκτεταμένη περιοχή κοινής λειτουργίας
Συστήματα ασφαλείας
Μηχανές ταμείου
Συστήματα HFC
Δίκτυα

Συνολικές τιμές ESD Μηχανικά χαρακτηριστικά:

Πακέτο JEDEC SOT-23
Διορισμός φλεγμονώδους ικανότητας των καλούπιων ενώσεων: UL 94V-0
Συσκευασία: ταινία και κυλίνδρος ανά ΕΠΕ 481
Ποσότητα ανά τροχό: 3.000 τεμάχια

Διάγραμμα κυκλώματος συστοιχιών ESD:
SOT23-3L SOT-23 Πακέτο ESD Σύνολο SM712 TVS Προστασία Διοδίων RS485 Πηρακτών 0

ΕΣΔΤεχνουργίαΣχεδιακή & PIN διαμόρφωση:

ΕΣΔΤεχνουργίαΑπόλυτες μέγιστες αξιολογήσεις (T)_Α= 25°C, εκτός εάν ορίζεται διαφορετικά):

Αξιολόγηση	Σύμβολο	Αξία	Μονάδες
Δύναμη Πύλης Πύλης (tp=8/20μs)	ΚΠΔ	400	W
Θερμοκρασία συγκόλλησης με μόλυβδο	Επενδύσεις	260 (10 δευτερόλεπτα)	°C
Πύργος κορυφής (tp=8/20μs)	ΠΕΠ	17/12	Α
Θερμοκρασία λειτουργίας	TJ	-55 έως +125	°C
Θέρμανση αποθήκευσης	TSTG	-55 έως +150	°C

Χαρακτηριστικά καμπύλης IV-V:
SOT23-3L SOT-23 Πακέτο ESD Σύνολο SM712 TVS Προστασία Διοδίων RS485 Πηρακτών 2

Σύμβολο	Παράμετρος
ΠΕΠ	Μέγιστο αντίστροφο μέγιστο ρεύμα παλμού
Επικρατεία	Τετάρτη
VRWM	Εργασιακή κορυφαία αντίστροφη τάση
IR	Μέγιστο ρεύμα αντίστροφης διαρροής @ V_{Επικαιροποίηση}
ΒΒΡ	Δυναμική διακοπής
ΙΤ	Τρόπος δοκιμής
ΑΝ	Προχωρητικό ρεύμα
Επενδύσεις	Προωθητική τάση @ IF

ΕΣΔΤεχνουργίαΗλεκτρικά χαρακτηριστικά διόδου (TA = 25°C, εκτός εάν ορίζεται διαφορετικά):

Παράμετρος	Σύμβολο	Προϋποθέσεις	Πινάκια 1 έως 3 και 2 έως 3 (12V TVS)			Πινάκια 3 έως 1 και 3 έως 2 (7V TVS)			Μονάδες
			Ελάχιστο	Τύπος	Μαξ	Ελάχιστο	Τύπος	Μαξ
Αντίστροφη τάση αναμονής	VRWM	Πιν 3 έως 1 ή Πιν 2 έως 1	- Δεν ξέρω.	- Δεν ξέρω.	12	- Δεν ξέρω.	- Δεν ξέρω.	7	V
Αντίστροφη τάση διακοπής	ΒΒΡ	IT = 1mA	13.3	- Δεν ξέρω.	- Δεν ξέρω.	7.5	- Δεν ξέρω.	- Δεν ξέρω.	V
Αντίστροφο ρεύμα διαρροής	IR	VR = VRWM	- Δεν ξέρω.	- Δεν ξέρω.	1	- Δεν ξέρω.	- Δεν ξέρω.	1	μA
Δυναμική πίεση	Επικρατεία	IPP = 12A, tp = 8/20μs	- Δεν ξέρω.	30	35	- Δεν ξέρω.	- Δεν ξέρω.	- Δεν ξέρω.	V
		IPP = 17A, tp = 8/20μs	- Δεν ξέρω.	- Δεν ξέρω.	- Δεν ξέρω.	- Δεν ξέρω.	18	22	V
Δυνατότητα διασταύρωσης	Cj	VR = 0V, f = 1MHz	- Δεν ξέρω.	- Δεν ξέρω.	75	- Δεν ξέρω.	- Δεν ξέρω.	75	pF
		VR = VRWM, f = 1MHz	- Δεν ξέρω.	45	- Δεν ξέρω.	- Δεν ξέρω.	45	- Δεν ξέρω.	pF

SO23-3L Σύνοψη και διαστάσεις του πακέτου:
SOT23-3L SOT-23 Πακέτο ESD Σύνολο SM712 TVS Προστασία Διοδίων RS485 Πηρακτών 3

Σύμβολο	Χιλιοστά		Χιλιοστά
	- Μίνι.	Μαξ. Μαξ.	- Μίνι.	Μαξ. Μαξ.
Α	0.900	1.150	0.035	0.045
Α1	0.000	0.100	0.000	0.004
Α2	0.900	1.050	0.035	0.041
D	2.800	3.000	0.110	0.118
β	0.300	0.500	0.012	0.020
Ε	2.250	2.550	0.089	0.100
Ε1	1.200	1.400	0.047	0.055
ε	0.950 BSC		0.037 BSC
Α	0.300	0.500	0.012	0.020
θ	0°	8°	0°	8°

SOT23-3L SOT-23 Πακέτο ESD Σύνολο SM712 TVS Προστασία Διοδίων RS485 Πηρακτών 4
