3.3V ESD συστοιχία παροδικά κατασταλτικά τάσης TVS Δίοδος για προστασία ESD

3.3V Δίοδος προστασίας από ESD SE03D3D01GW Περαιτέρω καταστολείς τάσης για προστασία από ESD

Δίοδος προστασίας ESDΠΛΑΣΙΚΟ ΠΕΡΙΛΗΜΑ:ΣΕ03D3D01GW_v2204.1.pdf


Δίοδος προστασίας ESDΧαρακτηριστικά:

• IEC 61000-4-2 (ESD) ±25kV (αέρας),±25kV (συναντήσεις)
• IEC61000-4-4 (EFT) 40A (5/50ηs)
• Προστασία μιας γραμμής I/O (δικατοδική)
• Χαμηλή τάση συμπίεσης
• Δραστηριώδης τάση: 3,3V
• Κατώτατο ρεύμα διαρροής

• Ο χρόνος απόκρισης είναι <1ns


Δίοδος προστασίας ESDΕφαρμογές:

• Τελεφερίκια και αξεσουάρ κινητών τηλεφώνων
• Εξοπλισμός που βασίζεται σε μικροεπεξεργαστή
• Προσωπικοί ψηφιακοί βοηθοί (PDA)
• Λήπτες, επιτραπέζιοι υπολογιστές και διακομιστές
• Φορητά όργανα
• Περιφερειακά

• Διασύνδεση USB


Δίοδος προστασίας ESDΜηχανικά χαρακτηριστικά:

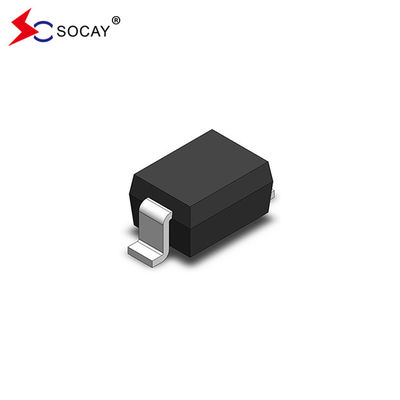

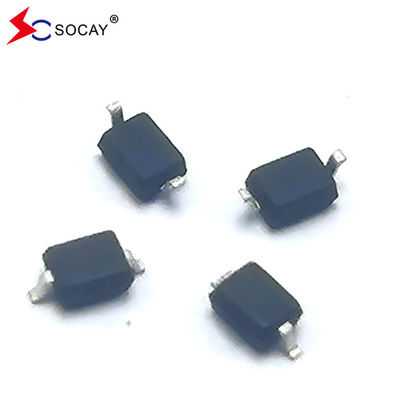

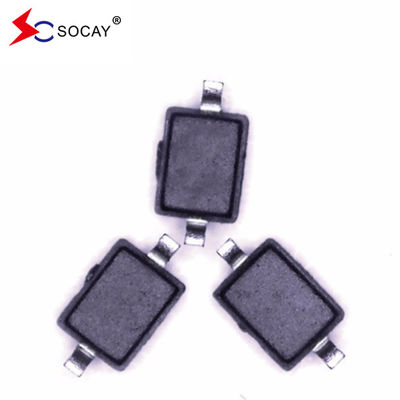

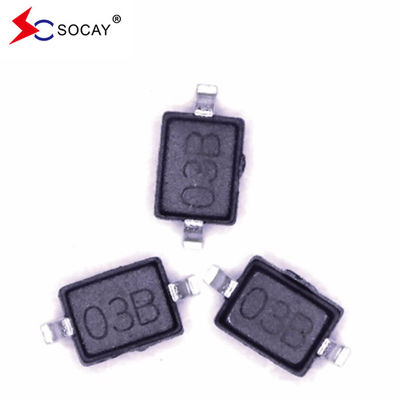

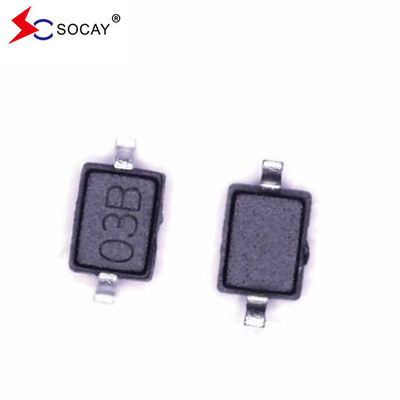

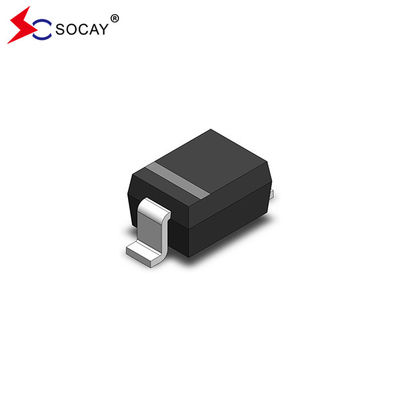

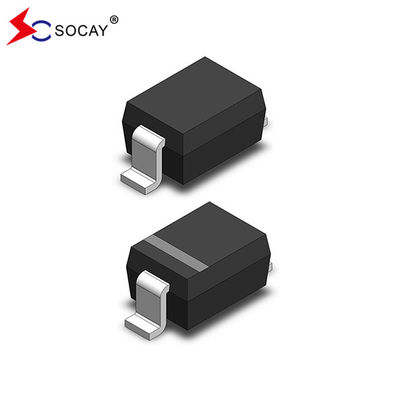

• Συσκευή SOD-323
• Αξιολόγηση εύφλεκτης ικανότητας: UL 94V-0
• Συσκευασία: 3000 PCS / ταινία και τροχό
• Υψηλής θερμοκρασίας συγκόλληση εγγυημένη: 260°C/10s
• Μέγεθος τροχιάς: 7 ίντσες
• Υλικό: Χωρίς αλογόντα


Δίοδος προστασίας ESD Διαμόρφωση πιν:





Δίοδος προστασίας ESDΑπόλυτες μέγιστες αξιολογήσεις (T)_Α= 25°C, εκτός εάν ορίζεται διαφορετικά):






Δίοδος προστασίας ESDΗλεκτρικά χαρακτηριστικά (TA = 25°C, εκτός εάν ορίζεται διαφορετικά):






ΗλεκτρικήΧαρακτηριστικόσΣτρογγυλοί:
Σχήμα 1 Σχήμα κύματος παλμού




Φύγα2.Μη επαναλαμβανόμενη ισχύς κορύφους παλμού έναντι χρόνου παλμού



Φύγα3. Σχήμα μείωσης ισχύος


Φύγα4.Δυνατότητα διασταύρωσης έναντιΑντίστροφη τάση.



SOD-323 Σύνοψη και διαστάσεις του πακέτου:
