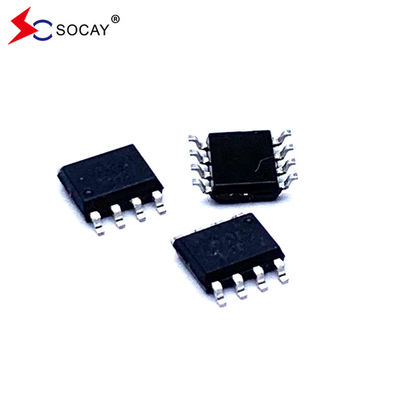

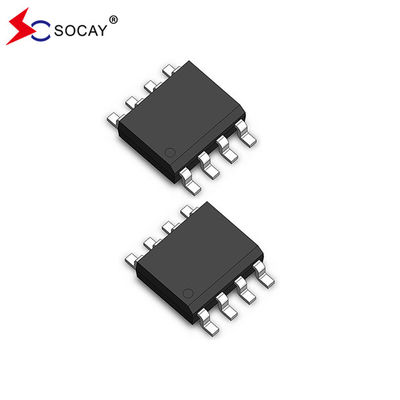

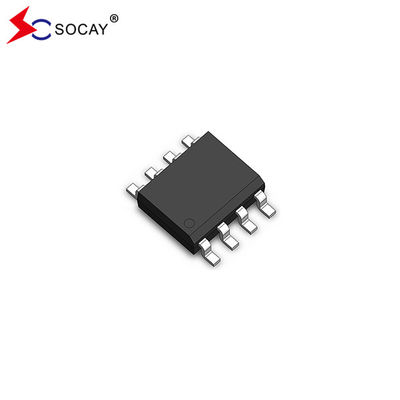

MSOP-8 Πακέτο ESD Σύνολο SE02P8M14HA ESD Προστασία από υπερτάσεις χαμηλή τάση σύσφιξης

3000 PCS
MOQ
negotiable
τιμή
MSOP-8 Πακέτο ESD Σύνολο SE02P8M14HA ESD Προστασία από υπερτάσεις χαμηλή τάση σύσφιξης
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα
Χαρακτηριστικά
Προδιαγραφές
όνομα συστατικών: Συνολικές τιμές ESD
Πακέτο συστατικών: ΣΕ02P8M14HA
Vrwm (μέγιστο): 2.8V
Ιρ (τύπος): 0.1V
Ιρ (μέγιστο): 1.0μA
Vt1 (τύπος): 3.7V
VH: 3.0~4.0V
Vc (μέγιστο) (Ipp=2A): 5.0V
Vc (μέγιστο) (Ipp=10A): 8.0v
Vc (μέγιστο) (Ipp=24A): 14.0V
Cj (τύπος): 1.5pF
Cj (μέγιστο): 2.5pF
Επισημαίνω:

MSOP-8 ESD συστοιχία

,

Διάταξη ESD SE02P8M14HA

,

MSOP-8 ESD Προστασία από υπερβολικές τάσεις
Βασικές πληροφορίες
Τόπος καταγωγής: Shenzhen Guangdong Κίνα
Μάρκα: SOCAY
Πιστοποίηση: REACH RoHS ISO
Αριθμό μοντέλου: ΣΕ02P8M14HA
Έγγραφο: Βιβλίο του προϊόντος PDF
Πληρωμής & Αποστολής Όροι
Χρόνος παράδοσης: 5-8 εργάσιμες ημέρες
Περιγραφή προϊόντων

MSOP-8 Πακέτο ESD Arrays SE02P8M14HA Υπερ-χαμηλή χωρητικότητα 1.5pF @ 3.0V (τυπική) ESD προστασία από υπερτάσεις


Δελτίο δεδομένων:Σημείωση:1.pdf


Χαρακτηριστικά συστάσεων ESD:

  • Πακέτο βελτιστοποιημένο για γραμμές υψηλής ταχύτητας
  • Χαμηλή χωρητικότητα: 1,5pF @ 3,0V (τυπική)
  • Κατώτατο ρεύμα διαρροής: 0.1uA @ VΕπικαιροποίηση(Τυπικό)

  • Χαμηλή τάση λειτουργίας και συμπίεσης


Εφαρμογές συστοιχιών ESD:

  • 10/100M θύρες Ethernet
  • Εξοπλισμός WAN/LAN
  • Υπολογιστές, Servers και Notebooks
  • Κινητά τηλέφωνα


Διάταξη ESD Μηχανικά χαρακτηριστικά:

  • Πακέτο MSOP-8
  • Αξιολόγηση εύφλεκτης ικανότητας: UL 94V-0
  • Σημείωση: Αριθμός μέρους
  • Ποσότητα ανά τροχό:3,000 τεμάχια
  • Μέγεθος τροχιάς: 13 ίντσες


Διάγραμμα λειτουργίας συστάσεων ESD:

MSOP-8 Πακέτο ESD Σύνολο SE02P8M14HA ESD Προστασία από υπερτάσεις χαμηλή τάση σύσφιξης 0


Ασφαλείς μέγιστες βαθμολογίες (T) των σειρών ESDΑ= 25°C, εκτός εάν ορίζεται διαφορετικά):

Σύμβολο Παράμετρος Αξία Μονάδες
ΔΕΔΕ

ΔΕΣ σύμφωνα με την IEC 61000-4-2 ((Αέρος)

Η ESD σύμφωνα με την IEC 61000-4-2 (Επικοινωνία)

±30

±30

 KV
ΤΟΠ Θερμοκρασία λειτουργίας -55 έως +125 °C
TSTG Θέρμανση αποθήκευσης -55 έως +150 °C
Επενδύσεις Θερμοκρασία συγκόλλησης με μόλυβδο 260 ((10sec.) °C










Χαρακτηριστικά καμπύλης IV-V:
MSOP-8 Πακέτο ESD Σύνολο SE02P8M14HA ESD Προστασία από υπερτάσεις χαμηλή τάση σύσφιξης 1



Σύμβολο Παράμετρος
VRWM Ονομαστική αντίστροφη τάση λειτουργίας
IR Αντίστροφο ρεύμα διαρροής @ VRWM
Vt1 Τετάρτη
Το1 ρεύμα ενεργοποίησης @ Vt1
Vh Δυναμική τάση
- Ναι. ρεύμα διατήρησης @ Vh
Επικρατεία Τετάρτη
ΠΕΠ Μέγιστο μέγιστο ρεύμα παλμού
ΒΒΡ Δυναμική διακοπής
Κ.Γ. Παρασιτική ικανότητα



Ηλεκτρικά χαρακτηριστικά (TA = 25°C, εκτός εάν ορίζεται διαφορετικά):

Σύμβολο Συνθήκη δοκιμής Ελάχιστο Τύποςικάλ Μαξαμύ Μονάδα
VΕπικαιροποίηση - Δεν ξέρω. - Δεν ξέρω. - Δεν ξέρω. 2.8 V
Εγώ...R VΕπικαιροποίηση=2,8V, T=25°C - Δεν ξέρω. 0.1 1.0 μA
Vt1 Εγώ...t1=100μA 3.0 3.7 4.5 V
Vh Εγώ...h=10mA 3.0 - Δεν ξέρω. 4.0 V
VΓ

Εγώ...PP=2A, tp=8/20μs

(Κάθε γραμμή)

 - Δεν ξέρω. - Δεν ξέρω. 5.0 V
VΓ

Εγώ...PP=10A, tp=8/20μs

(Κάθε γραμμή)

 - Δεν ξέρω. - Δεν ξέρω. 8.0 V
VΓ

Εγώ...PP= 24A, tp=8/20μs

(Κάθε γραμμή)

 - Δεν ξέρω. - Δεν ξέρω. 14.0 V
ΓJ

VR=3,0V, f=1MHz

(Κάθε γραμμή)

 - Δεν ξέρω. 1.5 2.5 pF







Συνολικές τιμές ESDΧαρακτηριστικές καμπύλες:
Φωτογραφία 1. 8/20μs Φόρμα κύματος παλμού Φώτο 2.Δυνατότητα δέσμευσης VΓΑντί του τρέχοντος IPP

MSOP-8 Πακέτο ESD Σύνολο SE02P8M14HA ESD Προστασία από υπερτάσεις χαμηλή τάση σύσφιξης 2              MSOP-8 Πακέτο ESD Σύνολο SE02P8M14HA ESD Προστασία από υπερτάσεις χαμηλή τάση σύσφιξης 3







Σχήμα 3.Εναλλακτικές τεχνικές και τεχνικές τεχνικές

(+8kV Επαφή σύμφωνα με την IEC 61000-4-2) σχήμα4.Ομαλοποιημένη χωρητικότητα έναντι τάσης

MSOP-8 Πακέτο ESD Σύνολο SE02P8M14HA ESD Προστασία από υπερτάσεις χαμηλή τάση σύσφιξης 4            MSOP-8 Πακέτο ESD Σύνολο SE02P8M14HA ESD Προστασία από υπερτάσεις χαμηλή τάση σύσφιξης 5





MSOP-8 Σύνοψη και διαστάσεις συσκευασίας:



MSOP-8 Πακέτο ESD Σύνολο SE02P8M14HA ESD Προστασία από υπερτάσεις χαμηλή τάση σύσφιξης 6

Σύμβολο Χιλιοστά Χιλιοστά
  Ελάχιστο Μέγιστο Ελάχιστο Μέγιστο
Α 4.800 5.000 0.189 0.196
Β 3.800 4.000 0.150 0.157
Γ 1.350 1.750 0.054 0.068
D 0.350 0.490 0.014 0.019
F 0.400 1.250 0.016 0.049
G 1.27 BSC. 0.05 BSC.
J 0.180 0.250 0.007 0.009
Κ 0.100 0.250 0.004 0.008
Π 5.800 6.200 0.229 0.244
R 0.250 0.500 0.010 0.019







MSOP-8 Πακέτο ESD Σύνολο SE02P8M14HA ESD Προστασία από υπερτάσεις χαμηλή τάση σύσφιξης 7
