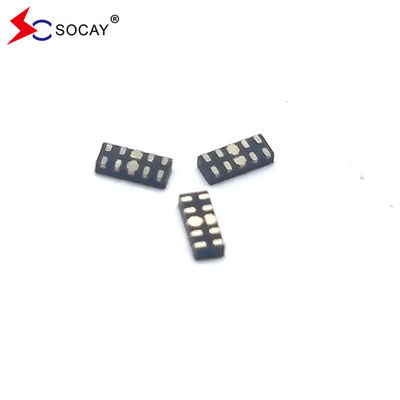

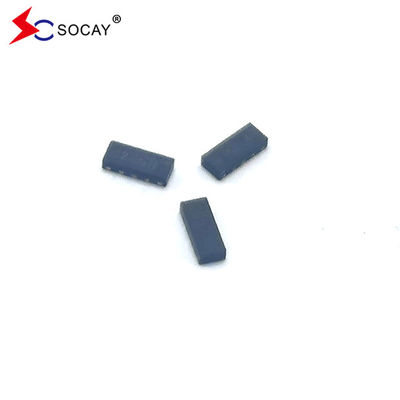

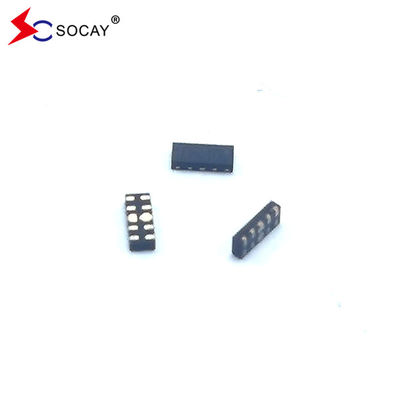

Name: DFN2510-10L ESD Array SE05NRD34GU Εργασιακή τάση 5.0V Για προστασία από ESD
Brand: SOCAY
SKU: ΣΕ05NRD34GU
Rating: 5 (147 reviews)

Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα

Χαρακτηριστικά

Προδιαγραφές

όνομα συστατικών: Συνολικές τιμές ESD

Πακέτο συστατικών: DFN2510-10L

Vrwm (μέγιστο): 5.0V

Ββρ (μίν.): 6.0V

Ιρ (μέγιστο): 1.0μA

Είναι...: 1mA

Vc (τύπος) (Ipp=1A): 10V

Vc (τύπος) (Ipp=4A): 13V

Cj (τύπος) μεταξύ I/O και GND: 0.6pF

Cj (τύπος) μεταξύ I/O και I/O: 0.4pF

Επισημαίνω:

DFN2510-10L Σύνολο ESD

Διάταξη ESD 5.0V

Βασικές πληροφορίες

Τόπος καταγωγής: Shenzhen Guangdong Κίνα

Μάρκα: SOCAY

Πιστοποίηση: REACH RoHS ISO

Αριθμό μοντέλου: ΣΕ05NRD34GU

Έγγραφο: Βιβλίο του προϊόντος PDF

Πληρωμής & Αποστολής Όροι

Χρόνος παράδοσης: 5-8 εργάσιμες ημέρες

Εκθεσιακός χώρος

DFN2510-10L ESD Array SE05NRD34GU Εργασιακή τάση 5.0V Για προστασία από ESD

Περιγραφή προϊόντων

DFN2510-10L ESD συστοιχίες SE05NRD34GU Εργασιακή τάση 5.0V Για προστασία ESD

Δελτίο δεδομένων:ΣΕ05NRD34GU_v2307.1.pdf

Χαρακτηριστικά συστάσεων ESD:

Δραστηριώδης τάση: 5,0V
Χαμηλή χωρητικότητα: 0,60 pF (τυπική)
Λεπτό ρεύμα διαρροής: 1,0μA @ V_{Επικαιροποίηση}
Χαμηλή τάση συμπίεσης
Χρόνος απόκρισης < 1 ns

Εφαρμογές συστοιχιών ESD:

USB 3.0, USB 2.0
HDMI 1.3/1.4Δείξτε την πύλη 1.3, eSATA
Ενιαία διεπαφή οθόνης (UDI)
Ψηφιακή οπτική διεπαφή (DVI)
Μεταδοτικές διεπαφές υψηλής ταχύτητας

Διάταξη ESD Μηχανικά χαρακτηριστικά:

Συσκευή DFN2510-10L
Δείκτης φλεγμονώδους ικανότητας της χύτευσης: UL 94V-0
Ποσότητα ανά τροχό: 3.000 τεμάχια
Μέγεθος τροχιάς: 7 ίντσες

Διάγραμμα λειτουργίας συστάσεων ESD:
DFN2510-10L ESD Array SE05NRD34GU Εργασιακή τάση 5.0V Για προστασία από ESD 0

Ασφαλείς μέγιστες βαθμολογίες (T) των σειρών ESD_Α= 25°C, εκτός εάν ορίζεται διαφορετικά):

Σύμβολο	Παράμετρος	Αξία	Μονάδες
Επενδύσεις	Θερμοκρασία συγκόλλησης με μόλυβδο	260 (10sec)	°C
TSTG	Πεδίο θερμοκρασίας αποθήκευσης	-55 έως +150	°C
ΤΟΠ	Περιοχή θερμοκρασίας λειτουργίας	-55 έως +125	°C
ΔΕΔΕ	ΔΕΣ σύμφωνα με την IEC 61000-4-2 ((Αέρος)	±20	KV
	Η ESD σύμφωνα με την IEC 61000-4-2 (Επικοινωνία)	±15

Χαρακτηριστικά καμπύλης IV-V:
DFN2510-10L ESD Array SE05NRD34GU Εργασιακή τάση 5.0V Για προστασία από ESD 2

Σύμβολο	Παράμετρος
ΠΕΠ	Μέγιστο αντίστροφο μέγιστο ρεύμα παλμού
Επικρατεία	Τετάρτη
VRWM	Εργασιακή κορυφαία αντίστροφη τάση
IR	Μέγιστο ρεύμα αντίστροφης διαρροής @ VRWM
ΒΒΡ	Δυναμική διακοπής
ΙΤ	Τρόπος δοκιμής
ΑΝ	Προχωρητικό ρεύμα
Επενδύσεις	Προωθητική τάση @ IF

Ηλεκτρικά χαρακτηριστικά (TA = 25°C, εκτός εάν ορίζεται διαφορετικά):

Σύμβολο	Συνθήκη δοκιμής	Ελάχιστο	Τυπικό	Μέγιστο	Μονάδες
VRWM	Οποιαδήποτε πινακίδα I/O για GND	- Δεν ξέρω.	- Δεν ξέρω.	5.0	V
IR	VRWM=5V, T=25°C Οποιαδήποτε πινακίδα I/O για GND	- Δεν ξέρω.	- Δεν ξέρω.	1.0	μA
ΒΒΡ	IT = 1mA Οποιαδήποτε πινακίδα I/O για GND	6.0	- Δεν ξέρω.	- Δεν ξέρω.	V
Επικρατεία	IPP=1A, tp=8/20μs Οποιαδήποτε πινακίδα I/O για GND	- Δεν ξέρω.	10	- Δεν ξέρω.	V
Επικρατεία	IPP=4A, tp=8/20μs Οποιαδήποτε πινακίδα I/O για GND	- Δεν ξέρω.	13	- Δεν ξέρω.	V
Κ.Γ.	VR=0V, f=1MHz Μεταξύ I/O και GND	- Δεν ξέρω.	0.60	- Δεν ξέρω.	pF
Κ.Γ.	VR=0V, f=1MHz Μεταξύ I/O και I/O	- Δεν ξέρω.	0.40	- Δεν ξέρω.	pF

Πληροφορίες εφαρμογής για τις σειρές ESD:
DFN2510-10L ESD Array SE05NRD34GU Εργασιακή τάση 5.0V Για προστασία από ESD 3
Διαμόρφωση Επικαιροποίησης για HDMI Διασύνδεση μεΣΕ05NRD34GU

DFN2510-10L Σύνοψη και διαστάσεις του πακέτου:

Σύμβολο	Μετρήσεις σε χιλιοστά
	- Μίνι.	Ονομασία.	Μαξ. Μαξ.
Α	0.45	0.50	0.55
Α1	- Δεν ξέρω.	0.02	0.05
β	0.15	0.20	0.25
β1	0.35	0.40	0.45
β2	0.20	0.25	0.30
γ	0.10	0.15	0.20
D	2.45	2.50	2.55
ε	0.50 BSC
Α	2.00 BSC
Ε	0.95	1.00	1.05
Α	0.35	0.40	0.45
Επενδύσεις	0.075 REF
L2	0.050 REF
h	0.08	0.12	0.15
R	0.05	0.10	0.15

DFN2510-10L ESD Array SE05NRD34GU Εργασιακή τάση 5.0V Για προστασία από ESD 5
