Αρχική Σελίδα /Προϊόντα/Σύνολο ESD/SE03N6L01GZ ESD Σύνολο χαμηλής χωρητικότητας ESD προστασία Ενεργειακή τάση 3.3V

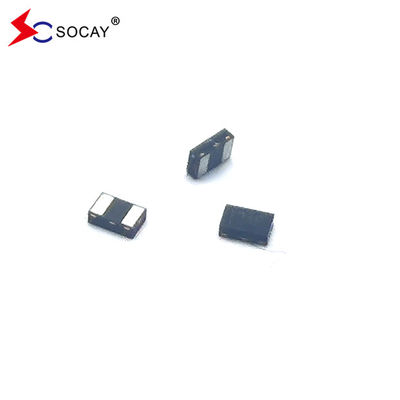

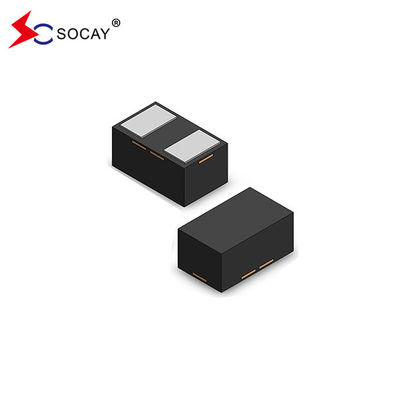

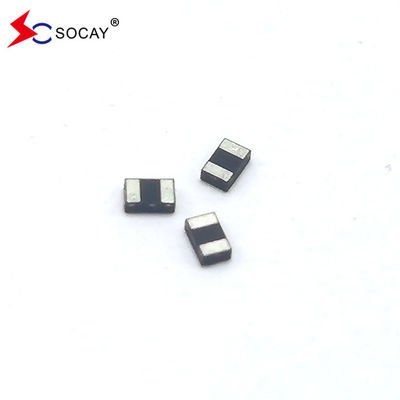

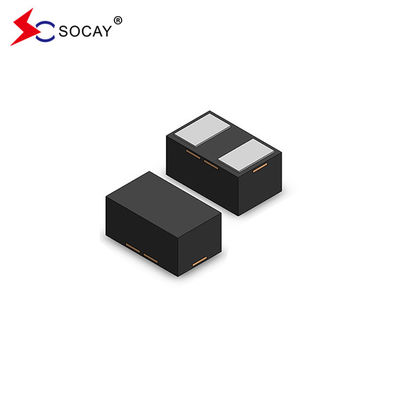

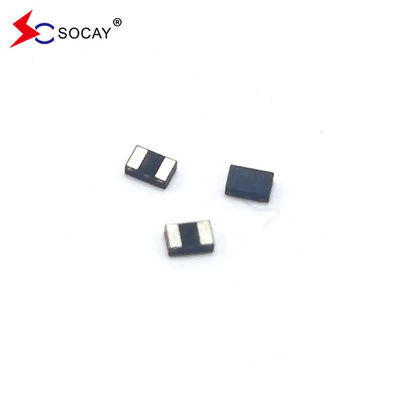

SE03N6L01GZ ESD Σύνολο χαμηλής χωρητικότητας ESD προστασία Ενεργειακή τάση 3.3V

10000 κομμάτια
MOQ
negotiable
τιμή
SE03N6L01GZ ESD Σύνολο χαμηλής χωρητικότητας ESD προστασία Ενεργειακή τάση 3.3V
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα
Χαρακτηριστικά
Προδιαγραφές
όνομα συστατικών: Συνολικές τιμές ESD
Πακέτο συστατικών: DFN1006-2L
Vrwm (μέγιστο): 3.3V
Ββρ (μίν.): 5.0V
Vbr (μέγιστο): 6.5V
Είναι...: 1mA
Ιρ (μέγιστο): 1.0μA
Vc (τύπος) (Ipp=1A): 9,0V
Vc (τύπος) (Ipp=5A): 19.0V
Cj (τύπος): 0.4pF
Επισημαίνω:

Συνολισμός ESD 3.3V

,

Σύνολο ESD χαμηλής χωρητικότητας

,

Προστασία ESD χαμηλής χωρητικότητας
Βασικές πληροφορίες
Τόπος καταγωγής: Shenzhen Guangdong Κίνα
Μάρκα: SOCAY
Πιστοποίηση: REACH RoHS ISO
Αριθμό μοντέλου: ΣΕ03N6L01GZ
Έγγραφο: Βιβλίο του προϊόντος PDF
Πληρωμής & Αποστολής Όροι
Χρόνος παράδοσης: 5-8 εργάσιμες ημέρες
Περιγραφή προϊόντων

Επικαιροποιημένα συστήματα ηλεκτρονικής προστασίας


Δελτίο δεδομένων:Επικαιροποιείται από την Επιτροπή.1.pdf


Χαρακτηριστικά συστάσεων ESD:

  • Δραστηριακή τάση: 3.3V
  • Μικρή διαρροή: nA επίπεδο
  • Μικρή χωρητικότητα
  • Εξαιρετικά χαμηλή τάση συμπίεσης
  • Συμμόρφωση με το RoHS



Εφαρμογές συστοιχιών ESD:

  • Κυτταρικά τηλέφωνα και αξεσουάρ
  • Ψηφιακή οπτική διεπαφή (DVI)
  • Συστήματα ραδιοσυχνοτήτων
  • Εμφάνιση λιμένα
  • Πορτ USB
  • Λιμένες MDDI
  • PCI Express



Διάταξη ESD Μηχανικά χαρακτηριστικά:

  • Συσκευή DFN1006 (1.0x0.6x0.5mm)
  • Βάρος 0,5 χιλιοστόγραμμα (περίπου)
  • Ποσότητα ανά τροχό: 10.000 κομμάτια
  • Μέγεθος τροχιάς: 7 ίντσες
  • Φινίρισμα από μολύβι: Χωρίς μολύβι



Διάγραμμα λειτουργίας συστάσεων ESD:

SE03N6L01GZ ESD Σύνολο χαμηλής χωρητικότητας ESD προστασία Ενεργειακή τάση 3.3V 0





Ασφαλείς μέγιστες βαθμολογίες (T) των σειρών ESDΑ= 25°C, εκτός εάν ορίζεται διαφορετικά):


Σύμβολο Παράμετρος Αξία Μονάδες
ΤΑ Θερμοκρασία συγκόλλησης με μόλυβδο 260 (10sec) oC
ΤΟΠ Περιοχή θερμοκρασίας λειτουργίας -55 έως +125 °C
ΤΕΜΤ Πεδίο θερμοκρασίας αποθήκευσης -55 έως +150 °C
VΕΣΔ Η ESD σύμφωνα με την IEC61000-4-2 (Αέρος) ±25 kV
  Η ESD σύμφωνα με την IEC61000-4-2 (Επικοινωνία) ±25







Ηλεκτρικά χαρακτηριστικά (ΤΑ=25°C, εκτός εάν ορίζεται διαφορετικά):

Παράμετρος Σύμβολο Προϋποθέσεις - Μίνι. Τύπος. Μαξ. Μαξ. Μονάδες
Αντίστροφη τάση λειτουργίας VRWM - Δεν ξέρω. - Δεν ξέρω. - Δεν ξέρω. 3.3 V
Δυναμική τάση ΒΒΡ IT = 1mA 5.0 - Δεν ξέρω. 6.5 V
ρεύμα διαρροής IR VRWM = 3,3V - Δεν ξέρω. - Δεν ξέρω. 1.0 μA
Δυναμική πίεση Επικρατεία IPP = 1A, tP = 8/20μs - Δεν ξέρω. 9.0 - Δεν ξέρω. V
Δυναμική πίεση Επικρατεία IPP = 5A, tP = 8/20μs - Δεν ξέρω. 19.0 - Δεν ξέρω. V
Δυνατότητα διασταύρωσης Κ.Γ. VR = 0V, f = 1MHz - Δεν ξέρω. 0.4 - Δεν ξέρω. pF







Ειδικές καμπύλες συστάσεων ESD:

Σχήμα 1.8/20 us Σχήμα κύματος παλμού

SE03N6L01GZ ESD Σύνολο χαμηλής χωρητικότητας ESD προστασία Ενεργειακή τάση 3.3V 1



Σχήμα 2.ΕΣΔΠέλκοςWαβέμορφη(σύμφωνα με την IEC 61000-4-2)

SE03N6L01GZ ESD Σύνολο χαμηλής χωρητικότητας ESD προστασία Ενεργειακή τάση 3.3V 2



DFN1006-2L Σύνοψη και διαστάσεις του πακέτου:

Σύμβολο Χιλιοστά Χιλιοστά
  - Μίνι. Μαξ. Μαξ. - Μίνι. Μαξ. Μαξ.
Α 0.450 0.550 0.018 0.022
Α1 0.010 0.070 0.000 0.003
D 0.950 1.050 0.037 0.041
Ε 0.550 0.650 0.022 0.026
Δ1 0.450 REF 0.018 REF
Ε1 0.400 REF 0.016 REF
β 0.275 0.325 0.011 0.013
ε 0.675 0.725 0.027 0.029
Α 0.275 0.325 0.011 0.013
Επενδύσεις 0.010 REF 0.000 REF



SE03N6L01GZ ESD Σύνολο χαμηλής χωρητικότητας ESD προστασία Ενεργειακή τάση 3.3V 3
