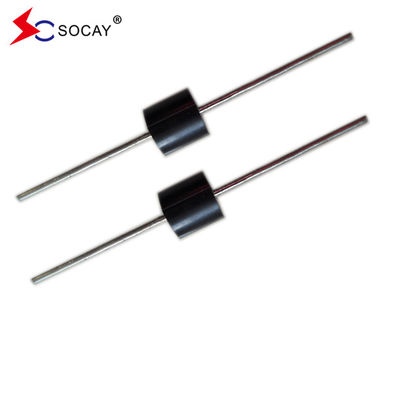

Name: 30KPA45C Τηλεοπτικές συσκευές υψηλής τάσης Δίοδος 30000W R6 P600 Πακέτο TVS
Brand: SOCAY
SKU: 30KPA45CA
Rating: 4.8 (151 reviews)

Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα

Χαρακτηριστικά

Προδιαγραφές

Ονομασία του προϊόντος: Δίοδοι TVS

τύπος συσκευασίας: R6/P600

Βρμ: 30.0V

Επικεφαλής: 33.51V

Είναι...: 50mA

Vc@Ipp: 55.2V

Ιππ: 548.9Α

Ιr@Vrwm: 5000 μA

Λειτουργία: Παθητικά συστατικά

Επισημαίνω:

Τηλεοπτικές συσκευές υψηλής τάσης Δίοδος 30000W

30KPA45C Δίοδος τηλεοράσεων υψηλής τάσης

Συστατικό TVS 30000W

Βασικές πληροφορίες

Τόπος καταγωγής: Shenzhen, Guangdong, Κίνα

Μάρκα: SOCAY

Πιστοποίηση: UL,REACH,RoHS,ISO

Αριθμό μοντέλου: 30KPA45CA

Έγγραφο: Βιβλίο του προϊόντος PDF

Πληρωμής & Αποστολής Όροι

Συσκευασία λεπτομέρειες: Να δέσει με ταινία

Χρόνος παράδοσης: με 10 εργάσιμες ημέρες

Εκθεσιακός χώρος

30KPA45C Τηλεοπτικές συσκευές υψηλής τάσης Δίοδος 30000W R6 P600 Πακέτο TVS

Περιγραφή προϊόντων

30KPA45C τηλεοράσεις Δίοδος 30000W R6 P600 πακέτο Υψηλή τάση

ΠΛΑΣΙΚΟ ΠΕΡΙΛΗΜΑ:30KPA.pdf

Περιγραφή:

Η σειρά 30KPA έχει σχεδιαστεί ειδικά για την προστασία ευαίσθητων ηλεκτρονικών συσκευών από μεταβατικές τάσεις που προκαλούνται από κεραυνό και άλλα μεταβατικά γεγονότα τάσης.

Τρόποι επιλογής TVS διακόπτη παροδικής καταστολής

1Για να γνωρίζουν το προϊόν του πελάτη, την τάση λειτουργίας, την πύλη εφαρμογής, το επίπεδο προστασίας.

2.VRWM (η τάση λειτουργίας) της συσκευής ≥ κανονική λειτουργία στο κύκλωμα του πελάτη

3.VC (η τάση της σφραγίδας) < μέγιστη τάση για το back-end chip

4.Επιλέξτε το πακέτο και την ισχύ της συσκευής σύμφωνα με την πύλη εφαρμογής και το επίπεδο προστασίας.

Αριθμός τμήματος		Πίσω Απαλλαγή Τετάρτη V_R_ΠΑΣ (V)	Κατανομή ΤετάρτηV_BR (V) @I_Τ	Δοκιμή Τρέχων Εγώ..._Τ (mA)	Μέγιστο Κλειδώσεις Τετάρτη V_Γ @I_PP (V)	Μέγιστο Πύργος Χτύπος Τρέχων Εγώ..._PP(Α)	Μέγιστο Πίσω ΔιαρροήΕγώ..._R @V_{Επικαιροποίηση} (μΑ)
Ενωση	Δύο		ΜΙΝ
30KPA28A	30KPA28CA	28	31.28	50	50.0	606.0	5000
30KPA30A	30KPA30CA	30	33.51	50	55.2	548.9	5000
30KPA33A	30KPA33CA	33	36.90	50	58.5	517.9	5000
30KPA36A	30KPA36CA	36	40.20	50	61.8	490.3	5000
30KPA39A	30KPA39CA	39	43.60	20	67.2	450.9	2000
30KPA42A	30KPA42CA	42	46.90	10	72.0	420.8	1000
30KPA43A	30KPA43CA	43	48.00	10	73.0	415.1	1000
30KPA45A	30KPA45CA	45	50.30	5	77.4	391.5	250
30KPA48A	30KPA48CA	48	53.60	5	81.6	371.3	150
30KPA51A	30KPA51CA	51	57.00	5	86.4	350.7	50
30KPA54A	30KPA54CA	54	60.30	5	91.4	331.5	20
30KPA58A	30KPA58CA	58	64.80	5	92.4	327.9	20
30KPA60A	30KPA60CA	60	67.00	5	102.0	297.1	15
30KPA64A	30KPA64CA	64	71.50	5	104.0	291.3	10
30KPA66A	30KPA66CA	66	73.70	5	107.0	283.2	2
30KPA70A	30KPA70CA	70	78.20	5	109.0	278.0	2
30KPA71A	30KPA71CA	71	79.30	5	111.5	271.7	2
30KPA72A	30KPA72CA	72	80.40	5	114.0	265.8	2
30KPA75A	30KPA75CA	75	83.80	5	119.4	253.8	2
30KPA78A	30KPA78CA	78	87.10	5	129.0	234.9	2
30KPA84A	30KPA84CA	84	93.80	5	139.2	217.7	2
30KPA90A	30KPA90CA	90	100.50	5	146.4	207.0	2
30KPA96A	30KPA96CA	96	107.20	5	156.0	194.2	2
30KPA102A	30KPA102CA	102	113.90	5	165.6	183.0	2
30KPA108A	30KPA108CA	108	120.60	5	175.2	172.9	2
30KPA120A	30KPA120CA	120	134.00	5	194.4	155.9	2
30KPA132A	30KPA132CA	132	147.40	5	213.0	142.3	2
30KPA144A	30KPA144CA	144	160.80	5	223.2	135.8	2
30KPA150A	30KPA150CA	150	167.60	5	233.4	129.8	2
30KPA156A	30KPA156CA	156	174.30	5	245.0	123.7	2
30KPA160A	30KPA160CA	160	178.70	5	252.6	120.0	2
30KPA168A	30KPA168CA	168	187.70	5	272.4	111.2	2
30KPA170A	30KPA170CA	170	189.90	5	275.0	110.2	2
30KPA180A	30KPA180CA	180	201.10	5	290.4	104.3	2
30KPA198A	30KPA198CA	198	221.20	5	319.8	94.7	2
30KPA216A	30KPA216CA	216	241.30	5	348.6	86.9	2
30KPA240A	30KPA240CA	240	268.10	5	387.0	78.3	2
30KPA258A	30KPA258CA	258	188.20	5	416.4	72.8	2
30KPA260A	30KPA260CA	260	290.40	5	416.0	72.8	2
30KPA270A	30KPA270CA	270	301.60	5	436.2	69.5	2
30KPA280A	30KPA280CA	280	312.80	5	464.0	65.3	2
30KPA288A	30KPA288CA	288	321.70	5	469.9	64.5	2

Εφαρμογές:

Προστασία μικρών ενεργειακών πηγών, Διακόπτες, μηχανές POS, Συγκρατητές κεραυνών, Διακομιστές κτιρίων, Συστήματα παρακολούθησης, Κάρτες στάθμευσης, Συστήματα μετάδοσης, Όργανα, μετρητές, Προϊόντα επικοινωνίας,Πίνακες ελέγχου, πλοηγείς GPS

Παράμετρος	Σύμβολο	Αξία	Μονάδα
Δυνατότητα κορυφής παλμού Διασπασμός με μορφή κύματος 10/1000μs (εικόνα 1) (Σημείωση 1), (Σημείωση 2)	Π_PP_Μ	30000	Βάτ
Πύργος κορυφής με μορφή κύματος 10/1000μs. (Σημείωση 1, σχήμα 3)	Εγώ..._PP	Βλέπε Επόμενο Πίνακα	Άμπερ
Δυναμική διάσπαση σε άπειρο αποθεματικό θερμότητας σε T_Α= 75°C	Π_M(AV₎	8.0	Βάτ
Πιο υψηλό ρεύμα κύματος προς τα εμπρός, 8,3 ms μεμονωμένο μισό κύμα sinus (Σημείωση 3)	Εγώ..._{Επενδύσεις}	500	Άμπερ
Δραστηριακή διασταύρωση και εύρος θερμοκρασίας αποθήκευσης.	Τ_J, Τ_ΕΜΤ	-55 έως +150	°C
Σημειώσεις: 1. μη επαναλαμβανόμενος παλμός ρεύματος, ανά σχήμα 3 και μειωμένος πάνω από T_Α= 25°C ανά σχήμα 2. 2Τοποθετείται σε πλακέτες χαλκού πάχους 5,0 mm x 5,0 mm (0,03 mm) σε κάθε τερματικό. 3. 8,3 ms μεμονωμένο μισό κύμα sinus ή ισοδύναμο τετραγωνικό κύμα, κύκλος εργασίας = 4 παλμοί το λεπτό το πολύ. 4. V_F< 3,5V για το V_BR< 200V και V_F< 6,5V για το V_BR> 201V.

30KPA45C Τηλεοπτικές συσκευές υψηλής τάσης Δίοδος 30000W R6 P600 Πακέτο TVS 0

30KPA45C Τηλεοπτικές συσκευές υψηλής τάσης Δίοδος 30000W R6 P600 Πακέτο TVS 1

30KPA45C Τηλεοπτικές συσκευές υψηλής τάσης Δίοδος 30000W R6 P600 Πακέτο TVS 2

30KPA45C Τηλεοπτικές συσκευές υψηλής τάσης Δίοδος 30000W R6 P600 Πακέτο TVS 3

30KPA45C Τηλεοπτικές συσκευές υψηλής τάσης Δίοδος 30000W R6 P600 Πακέτο TVS 4

30KPA45C Τηλεοπτικές συσκευές υψηλής τάσης Δίοδος 30000W R6 P600 Πακέτο TVS 5

30KPA45C Τηλεοπτικές συσκευές υψηλής τάσης Δίοδος 30000W R6 P600 Πακέτο TVS 6

Είμαστε κατασκευαστής και προμηθευτής με πάνω από 20 χρόνια εμπειρίας για παθητικά εξαρτήματα όπως παρακάτω

1- ESD

2- Διοίδες TVS

3- Επαναστηριζόμενη ασφάλεια PPTC

4- Τύπος εκκένωσης αερίου

5- Θερμιστής NTC

6- Βαρίστορ, κλπ.
