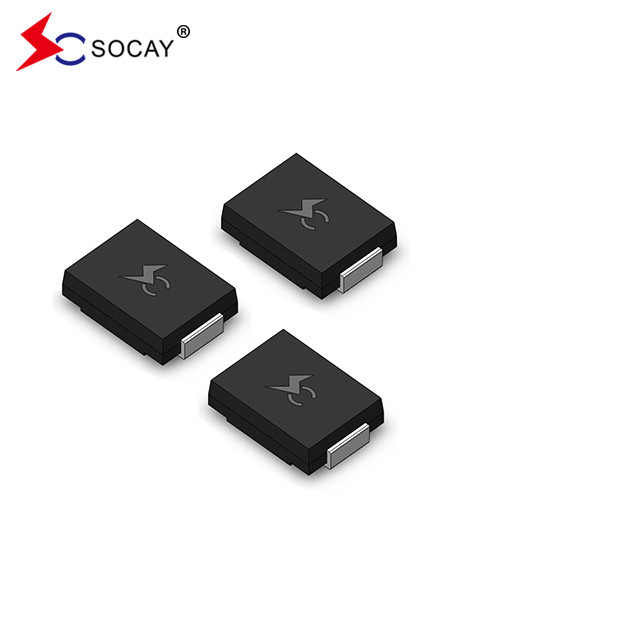

Νέοι πρωτότυποι SMCJ ESD καταστολείς TVS διόδους DO-214AB SMCJ90CA

Νέοι πρωτότυποι SMCJ ESD καταστολείς TVS διόδους DO-214AB SMCJ90CA

ΠΛΑΣΙΚΟ ΠΕΡΙΛΗΜΑ:ΜΜΚΕ_v2107.1.pdf

Επεξεργαστικά συστήματα για την παραγωγή ηλεκτρικής ενέργειας:

Οι καταστολείς παροχής τάσης επιφανείας (TVS) έχουν σχεδιαστεί ειδικά για την προστασία ευαίσθητων ηλεκτρονικών συσκευών από μεταβατικές τάσεις που προκαλούνται από κεραυνό και άλλα μεταβατικά γεγονότα τάσης..

Επεξεργαστικές συσκευές για την παραγωγή ηλεκτρικών συσσωρευτών

uΗ SMCJ90CA είναι κατάλληλη για εφαρμογές που τοποθετούνται σε επιφάνεια, προκειμένου να βελτιστοποιηθεί ο χώρος της πλακέτας

u Η διαρροή του είναι πολύ μικρή

u Μονάδα διμερούς κατασκευής

u Παθητική διασταύρωση από γυαλί

Η επαγωγικότητα του SMCJ90CA είναι χαμηλή.

u Διαθέτει εξαιρετική ικανότητα συμπίεσης

u Δυνατότητα αιχμής ισχύος σε 10 × 1000μs μορφής κύματος Ταχύτητα επανάληψης (κύκλος λειτουργίας):00,01 είναι 1500W.

u Χρόνος άμεσης ανταπόκρισης του SMCJ90CA: συνήθως μικρότερος από 1,0 σπ από 0 Volts έως V_BRελάχιστο

u Τυπικό I_RΛιγότερο από 5μA πάνω από 12V.

u Υψηλής θερμοκρασίας συγκόλληση: 260°C/40 δευτερόλεπτα στα τερματικά

u Τυπικός συντελεστής μέγιστης θερμοκρασίας ΔV_BR= 0,1% × V_BR@25°C× ΔT

u Η πλαστική συσκευασία έχει εργαστηριακή φλεγμονώδητητα 94V-0

U Ματ κασσίτερο χωρίς μόλυβδο

το SMCJ90CA είναι απαλλαγμένο από τα αλογόντα και συμμορφώνεται με το RoHS

u Τυπική κατάσταση βλάβης είναι σύντομη από υπερπροσδιορισμένη τάση ή ρεύμα

u Η δοκιμή μύστης διεξάγεται με βάση την JEDEC JESD201A σύμφωνα με τους πίνακες 4α και 4γ.

u IEC-61000-4-2 ESD 15kV ((Αέρος), 8kV (Σύνδεση)

u προστασία ESD των γραμμών δεδομένων από το SMCJ90CA σύμφωνα με την IEC 61000-4-2 (IEC801-2)

u Προστασία EFT γραμμών δεδομένων σύμφωνα με την IEC 61000-4-4 (IEC801-4)
