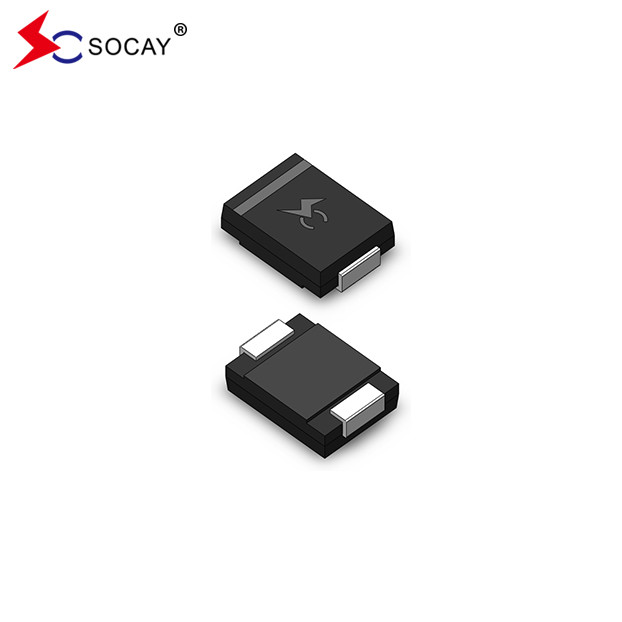

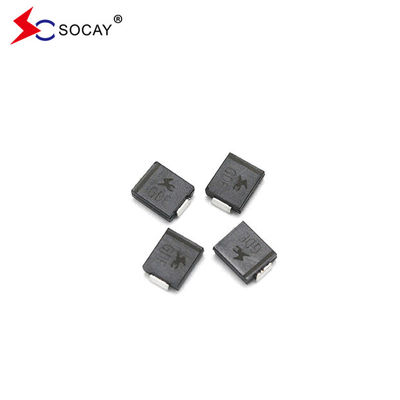

SMCJ TVS ESD διόδους καταστολής DO-214AB-2 SMCJ90CA επιφανειακή τοποθέτηση

SMCJ TVS ESD διόδους καταστολής DO-214AB-2 SMCJ90CA επιφανειακή τοποθέτηση

ΠΛΑΣΙΚΟ ΠΕΡΙΛΗΜΑ:Επικαιροποιήσεις

Διοδείκτες καταστολής ESD TVS Περιγραφή:

Η σειρά SMCJ SMCJ90CA έχει σχεδιαστεί ειδικά για την προστασία ευαίσθητου ηλεκτρονικού εξοπλισμού από μεταβατικές τάσεις που προκαλούνται από κεραυνό και άλλα μεταβατικά γεγονότα τάσης.

Ειδικότητες των διόδων καταστολής ESD TVS:

• Το SMCJ90CA είναι για εφαρμογές επιφάνειας για τη βελτιστοποίηση του χώρου της πλακέτας
• Η διαρροή του SMCJ90CA είναι πολύ μικρή.
• Το SMCJ90CA είναι μια διμερή μονάδα
• Παθητική διασταύρωση από γυαλί
• Έχει χαμηλή επαγωγικότητα.
• Έχει εξαιρετική ικανότητα συμπίεσης.
• 1500W Δυνατότητα κορυφής ισχύος σε 10 × 1000μs μορφής κύματος Ταχύτητα επανάληψης (κύκλος λειτουργίας):0.01%
• Γρήγορος χρόνος απόκρισης: συνήθως μικρότερος από 1,0 σπ. από 0 Volts έως VBR min
• Τυπικό IR μικρότερο από 5μA πάνω από 12V.
• Υψηλής θερμοκρασίας συγκόλληση: 260°C/40 δευτερόλεπτα στα τερματικά
• Τυπικός συντελεστής μέγιστης θερμοκρασίας ΔVBR = 0,1% × VBR@25°C× ΔT
• Η πλαστική συσκευασία έχει υπογραμμιστές εργαστηριακής εύφλεκτης 94V-0
• Ματ κασσίτερος λευκό μόλυβδο
• Απαλλαγμένη από αλογόνες και συμβατή με το RoHS
• Τυπική κατάσταση βλάβης είναι σύντομη από υπερπροσδιορισμένη τάση ή ρεύμα
• Η δοκιμή μούτρας διεξάγεται με βάση την JEDEC JESD201A σύμφωνα με τους πίνακες 4α και 4γ.
• IEC-61000-4-2 ESD 15kV ((Αέρος), 8kV (Σύνδεση)
• Προστασία ESD γραμμών δεδομένων σύμφωνα με την IEC 61000-4-2 (IEC801-2)
• Προστασία EFT γραμμών δεδομένων σύμφωνα με την IEC 61000-4-4 (IEC801-4)

Διοίοι καταστολής ESD TVS Ηλεκτρικά χαρακτηριστικά (Τ_Α=25°Cεκτός εάν αναφέρεται διαφορετικά):
