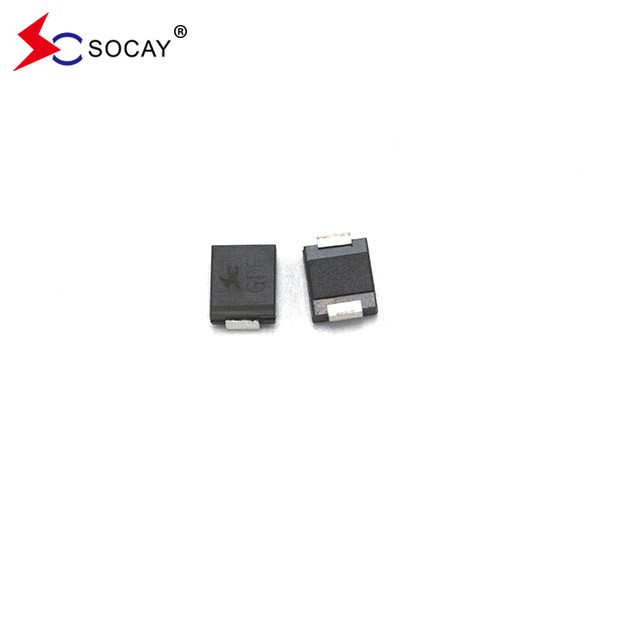

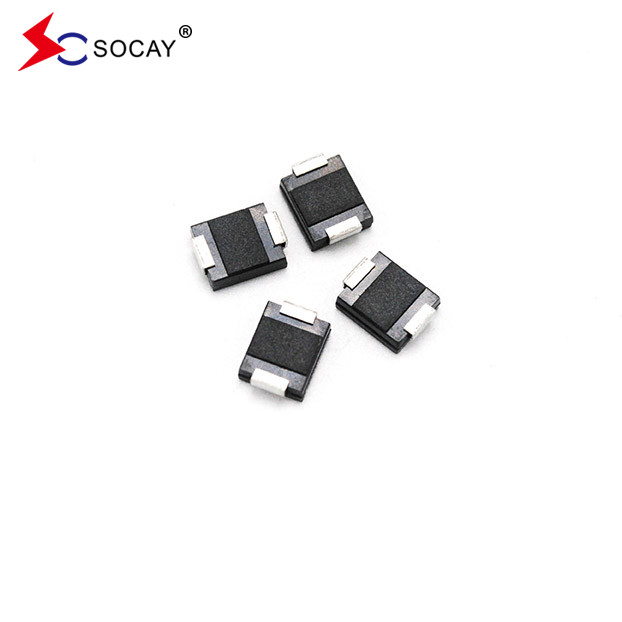

Δελτίο δεδομένων διόδου SMDJ75A TVS:Επικαιροποιήσεις

Ονομασία της συσκευής:

Η διόδια SMDJ75A TVS έχει σχεδιαστεί ειδικά για την προστασία ευαίσθητων ηλεκτρονικών εξοπλισμού από μεταβατικές τάσεις που προκαλούνται από κεραυνό και άλλα μεταβατικά γεγονότα τάσης.Η μέγιστη στιγμιαία τάση προς τα εμπρός σε 25A για μονόδρομο είναι 30,5/5,0 βολτ.

Ειδικότητες διόδου SMDJ75A TVS:

• Η διόδη TVS SMDJ75A είναι κατάλληλη για εφαρμογές που τοποθετούνται στην επιφάνεια, προκειμένου να βελτιστοποιηθεί ο χώρος της πλακέτας
• SMDJ75A TVS Δίοδος έχει χαμηλή διαρροή
• Η διώδης SMDJ75A TVS είναι μια μονοκατευθυντική μονάδα
• Το SMDJ75A TVS διόδος είναι γυάλινη παθητική διασταύρωση
• Η διώδης SMDJ75A TVS έχει χαμηλή επαγωγικότητα
• Η διώδης SMDJ75A TVS έχει εξαιρετική ικανότητα συμπίεσης.
• Δυναμικότητα μέγιστης ισχύος της διόδου TVS SMDJ75A σε 10 × 1000μs κύμα00,01 είναι 3000W.
• Χρόνος ταχείας απόκρισης της διόδου SMDJ75A TVS: συνήθως λιγότερο από 1,0 σπ από 0 Volts έως VBR min
• Το SMDJ75A TVS Diode έχει τυπικό IR μικρότερο από 5μA πάνω από 12V.
• Υψηλής θερμοκρασίας συγκόλληση: 260°C/40 δευτερόλεπτα στα τερματικά
• Τυπικός συντελεστής μέγιστης θερμοκρασίας ΔVBR = 0,1% × VBR@25°C× ΔT
• Η πλαστική συσκευασία έχει υπογραμμιστές εργαστηριακής εύφλεκτης 94V-0
• Ματ κασσίτερος λευκό μόλυβδο
• Η διόδη του SMDJ75A TVS είναι απαλλαγμένη από αλογόντα και συμμορφώνεται με το RoHS.
• Τυπική κατάσταση βλάβης είναι σύντομη από υπερπροσδιορισμένη τάση ή ρεύμα
• Η δοκιμή μούτρας διεξάγεται με βάση την JEDEC JESD201A σύμφωνα με τους πίνακες 4α και 4γ.
• SMDJ75A TVS Δίοδος IEC-61000-4-2 ESD 15kV ((Αέρα), 8kV (Σύνδεση)
• Προστασία ESD γραμμών δεδομένων σύμφωνα με την IEC 61000-4-2 (IEC801-2)
• Προστασία EFT γραμμών δεδομένων σύμφωνα με την IEC 61000-4-4 (IEC801-4)
