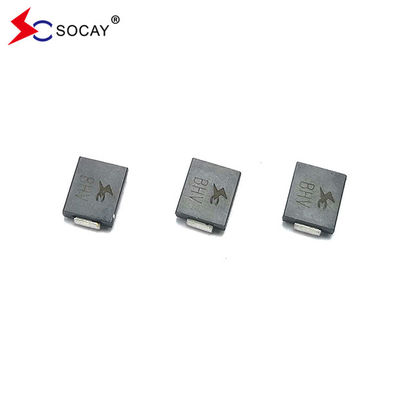

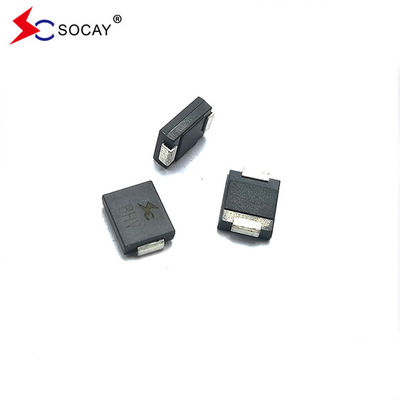

Γρήγορος χρόνος παράδοσης SOCAY 58V Δίδυμη κατεύθυνση TVS Δίοδος 5.0SMDJ58CA IPP53.95A IR 5μA

u Για εφαρμογές που τοποθετούνται σε επιφάνεια, προκειμένου να βελτιστοποιηθεί ο χώρος της πλακέτας

u Μικρή διαρροή

u Μονάδα ενιαίας και αμφίδρομης λειτουργίας

u Παθητική διασταύρωση από γυαλί

u Χαμηλή επαγωγικότητα

u Εξαιρετική ικανότητα συμπίεσης

u 5000W Δυνατότητα μέγιστης ισχύος σε 10 × 1000μs μορφής κύματος Ταχύτητα επανάληψης (κύκλος λειτουργίας):0.01%

u Γρήγορος χρόνος απόκρισης: συνήθως μικρότερος από 1,0 σπ από 0 Volts έως V_BRελάχιστο

u Τυπικό I_Rλιγότερο από 5μA πάνω από 25V.

u Υψηλής θερμοκρασίας συγκόλληση: 260°C/40 δευτερόλεπτα στα τερματικά

u Τυπικός συντελεστής μέγιστης θερμοκρασίας ΔV_BR= 0,1% × V_BR@25°C× ΔT

u Η πλαστική συσκευασία έχει εργαστηριακή φλεγμονώδητητα 94V-0

U Ματ κασσίτερο χωρίς μόλυβδο

u Απαλλαγμένη από αλογόνες και συμβατή με το RoHS

u Τυπική κατάσταση βλάβης είναι σύντομη από υπερπροσδιορισμένη τάση ή ρεύμα

u Η δοκιμή μύστης διεξάγεται με βάση την JEDEC JESD201A σύμφωνα με τους πίνακες 4α και 4γ.

u IEC-61000-4-2 ESD 15kV ((Αέρος), 8kV (Σύνδεση)

u προστασία ESD γραμμών δεδομένων σύμφωνα με την IEC 61000-4-2 (IEC801-2)

u Προστασία EFT γραμμών δεδομένων σύμφωνα με την IEC 61000-4-4 (IEC801-4)

Πίσω

Απαλλαγή

Τετάρτη_RΠΑΣ (V)

Κατανομή

ΤετάρτηV_BR (V)

@I_Τ

Δοκιμή

Τρέχων

Εγώ..._Τ (mA)

Μέγιστο

Κλειδώσεις

Τετάρτη V_Γ @I_PP(V)

Μέγιστο

Πύργος

Χτύπος

Τρέχων Εγώ..._PP(Α)

Μέγιστο

Πίσω

ΔιαρροήΕγώ..._R

@V_{Επικαιροποίηση} (μΑ)

Σημειώσεις:

1. μη επαναλαμβανόμενος παλμός ρεύματος, ανά σχήμα 3 και μειωμένος πάνω από T_Α= 25°C ανά σχήμα 2.

2Τοποθετείται σε πλακέτες χαλκού πάχους 5,0 mm x 5,0 mm (0,03 mm) σε κάθε τερματικό.

3. 8,3 ms μεμονωμένο μισό κύμα sinus ή ισοδύναμο τετραγωνικό κύμα, κύκλος εργασίας = 4 παλμοί το λεπτό το πολύ.

4. V_F< 3,5V για το V_BR< 200V και V_F< 6,5V για το V_BR> 201V.
