Αρχική Σελίδα /Προϊόντα/Δίοδοι TVS/SOCAY Μονόδρομες διόδους TVS 5.0SMDJ33A για εφαρμογές επιφάνειας

SOCAY Μονόδρομες διόδους TVS 5.0SMDJ33A για εφαρμογές επιφάνειας

500 κομμάτια
MOQ
negotiable
τιμή
SOCAY Μονόδρομες διόδους TVS 5.0SMDJ33A για εφαρμογές επιφάνειας
Χαρακτηριστικά Εκθεσιακός χώρος Περιγραφή προϊόντων Ζητήστε ένα απόσπασμα
Χαρακτηριστικά
Προδιαγραφές
Κλειστές λέξεις: ΔΙΟΔΟΙ
Μέγεθος συσκευασίας: DO-214AB/SMC
Βρμ: 33.0V
Επικεφαλής: 36.70V
Επικαιροποίηση: 40.60V
Είναι...: 1mA
Vc@Ipp: 53,3 V
Ιππ: 94.75Α
Ιr@Vrwm: 5μA
Υλικό: πυριτίου
Επισημαίνω:

Μονόκατο TVS διόδους

,

Δίοδοι TVS 5.0SMDJ33A

,

Δίοδοι TVS επιφανειακής τοποθέτησης
Βασικές πληροφορίες
Τόπος καταγωγής: Shenzhen, Guangdong, Κίνα
Μάρκα: SOCAY
Πιστοποίηση: UL,REACH,RoHS,ISO
Αριθμό μοντέλου: 5.0SMDJ33A
Έγγραφο: Βιβλίο του προϊόντος PDF
Πληρωμής & Αποστολής Όροι
Χρόνος παράδοσης: 5-8 εργάσιμες ημέρες
Περιγραφή προϊόντων

SOCAY TVS 5.0SMDJ33A για εφαρμογές επιφανειακής τοποθέτησης με σκοπό τη βελτιστοποίηση του χώρου επιφάνειας



ΠΛΑΣΙΚΟ ΠΕΡΙΛΗΜΑ:5.0SMDJ_v2107.1.pdf



Κύκλος θερμοκρασίας JESD22-A104
Κουζίνα υπό πίεση JESD22-A102

Αποθήκευση υψηλής θερμοκρασίας JESD22-A103

HTRB JESD22-A108

Θερμικό σοκ JESD22-A106



Αριθμός τμήματος Σημείωση

Πίσω

Απαλλαγή

ΤετάρτηRΠΑΣ (V)

Κατανομή

ΤετάρτηVBR (V)

@IΤ

Δοκιμή

Τρέχων

Εγώ...Τ (mA)

Μέγιστο

Κλειδώσεις

Τετάρτη VΓ @IPP(V)

Μέγιστο

Πύργος

Χτύπος

Τρέχων Εγώ...PP(Α)

Μέγιστο

Πίσω

ΔιαρροήΕγώ...R

@VΕπικαιροποίηση (μΑ)
Ενωση Δύο Ονι Δύο   ΜΙΝ Επικαιροποίηση
Επικεφαλής 5.0SMDJ8.0CA Επικεφαλής 5BDP 8.0 8.89 9.83 1 13.6 367.60 100
5.0SMDJ11A 5.0SMDJ11CA 5PDX 5BDX 11.0 12.20 13.50 1 18.2 277.47 800
5.0SMDJ12A 5.0SMDJ12CA 5PDZ 5BDZ 12.0 13.30 14.70 1 19.9 253.77 800
5.0SMDJ13A 5.0SMDJ13CA 5PEE 5BEE 13.0 14.40 15.90 1 21.5 234.88 500
5.0SMDJ14A 5.0SMDJ14CA 5PEG 5BEG 14.0 15.60 17.20 1 23.2 217.67 200
5.0SMDJ15A 5.0SMDJ15CA 5PEK 5BEK 15.0 16.70 18.50 1 24.4 206.97 100
5.0SMDJ16A 5.0SMDJ16CA 5PEM 5BEM 16.0 17.80 19.70 1 26.0 194.23 50
5.0SMDJ17A 5.0SMDJ17CA 5PEP 5BEP 17.0 18.90 20.90 1 27.6 182.97 20
5.0SMDJ18A 5.0SMDJ18CA 5PER 5BER 18.0 20.00 22.10 1 29.2 172.95 10
5.0SMDJ19A 5.0SMDJ19CA 5PET 5BET 19.0 21.10 23.30 1 30.8 164.07 10
5.0SMDJ20A 5.0SMDJ20CA 5PEV 5BEV 20.0 22.20 24.50 1 32.4 155.86 5
5.0SMDJ22A 5.0SMDJ22CA 5PEX 5BEX 22.0 24.40 26.90 1 35.5 142.25 5
5.0SMDJ24A 5.0SMDJ24CA 5PEZ 5BEZ 24.0 26.70 29.50 1 38.9 129.82 5
5.0SMDJ26A 5.0SMDJ26CA 5PFE 5BFE 26.0 28.90 31.90 1 42.1 119.95 5
5.0SMDJ28A 5.0SMDJ28CA 5PFG 5BFG 28.0 31.10 34.40 1 45.4 111.23 5
5.0SMDJ30A 5.0SMDJ30CA 5PFK 5BFK 30.0 33.30 36.80 1 48.4 104.34 5
5.0SMDJ33A 5.0SMDJ33CA 5PFM 5BFM 33.0 36.70 40.60 1 53.3 94.75 5
5.0SMDJ36A 5.0SMDJ36CA 5PFP 5BFP 36.0 40.00 44.20 1 58.1 86.92 5
5.0SMDJ40A 5.0SMDJ40CA 5PFR 5BFR 40.0 44.40 49.10 1 64.5 78.29 5
5.0SMDJ43A 5.0SMDJ43CA 5PFT 5BFT 43.0 47.80 52.80 1 69.4 72.77 5
5.0SMDJ45A 5.0SMDJ45CA 5PFV 5BFV 45.0 50.00 55.30 1 72.7 69.46 5
5.0SMDJ48A 5.0SMDJ48CA 5PFX 5BFX 48.0 53.30 58.90 1 77.4 65.25 5
5.0SMDJ51A 5.0SMDJ51CA 5PFZ 5BFZ 51.0 56.70 62.70 1 82.4 61.29 5
5.0SMDJ54A 5.0SMDJ54CA 5PGE 5BGE 54.0 60.00 66.30 1 87.1 57.98 5
5.0SMDJ58A 5.0SMDJ58CA 5PGG 5BGG 58.0 64.40 71.20 1 93.6 53.95 5
5.0SMDJ60A 5.0SMDJ60CA 5PGK 5BGK 60.0 66.70 73.70 1 96.8 52.17 5
5.0SMDJ64A 5.0SMDJ64CA 5PGM 5BGM 64.0 71.10 78.60 1 103.0 49.03 5
5.0SMDJ70A 5.0SMDJ70CA 5PGP 5BGP 70.0 77.80 86.00 1 113.0 44.69 5
5.0SMDJ75A 5.0SMDJ75CA 5PGR 5BGR 75.0 83.30 92.10 1 121.0 41.74 5
5.0SMDJ78A 5.0SMDJ78CA 5PGT 5BGT 78.0 86.70 95.80 1 126.0 40.08 5
5.0SMDJ80A 5.0SMDJ80CA 5PGB 5BGB 80.0 88.80 97.60 1 129.6 38.97 5
5.0SMDJ85A 5.0SMDJ85CA 5PGV 5BGV 85.0 94.40 104.00 1 137.0 36.86 5
5.0SMDJ90A 5.0SMDJ90CA 5PGX 5BGX 90.0 100.00 111.00 1 146.0 34.59 5
5.0SMDJ100A 5.0SMDJ100CA 5PGZ 5BGZ 100.0 111.00 123.00 1 162.0 31.17 5
5.0SMDJ110A 5.0SMDJ110CA 5PHE 5BHE 110.0 122.00 135.00 1 177.0 28.53 5
5.0SMDJ120A 5.0SMDJ120CA 5PHG 5BHG 120.0 133.00 147.00 1 193.0 26.17 5
5.0SMDJ130A 5.0SMDJ130CA 5PHK 5BHK 130.0 144.00 159.00 1 209.0 24.16 5
5.0SMDJ140A 5.0SMDJ140CA 5PHB 5BHB 140.0 155.00 171.00 1 226.8 22.27 5
5.0SMDJ150A 5.0SMDJ150CA 5PHM 5BHM 150.0 167.00 185.00 1 243.0 20.78 5
5.0SMDJ160A 5.0SMDJ160CA 5PHP 5BHP 160.0 178.00 197.00 1 259.0 19.50 5
5.0SMDJ170A 5.0SMDJ170CA 5PHR 5BHR 170.0 189.00 209.00 1 275.0 18.36 5
5.0SMDJ180A 5.0SMDJ180CA 5PHT 5BHT 180.0 201.00 220.00 1 291.6 17.32 5
5.0SMDJ190A 5.0SMDJ190CA 5PHV 5BHV 190.0 211.00 232.00 1 307.8 16.41 5
5.0SMDJ200A 5.0SMDJ200CA 5PHW 5BHW 200.0 224.00 247.00 1 324.0 9.26 5
5.0SMDJ220A 5.0SMDJ220CA 5PHX 5BHX 220.0 246.00 272.00 1 356.0 8.43 5
5.0SMDJ250A 5.0SMDJ250CA 5PHZ 5BHZ 250.0 279.00 309.00 1 405.0 7.41 5
5.0SMDJ300A 5.0SMDJ300CA 5PJE 5BJE 300.0 335.00 371.00 1 486.0 6.17 5
5.0SMDJ350A 5.0SMDJ350CA 5PJG 5BJG 350.0 391.00 432.00 1 567.0 5.29 5
5.0SMDJ400A 5.0SMDJ400CA 5PJK 5BJK 400.0 447.00 494.00 1 648.0 4.63 5
5.0SMDJ440A 5.0SMDJ440CA 5PJM 5BJM 440.0 492.00 543.00 1 713.0 4.21 5



Διάλεξε μέθοδος διόδου τηλεόρασης



1Για να γνωρίζουν το προϊόν του πελάτη, την τάση λειτουργίας, την πύλη εφαρμογής, το επίπεδο προστασίας.

2.VRWM (η τάση λειτουργίας) της συσκευής ≥ κανονική λειτουργία στο κύκλωμα του πελάτη

3.VC (η τάση της σφραγίδας) < μέγιστη τάση για το back-end chip

4.Επιλέξτε το πακέτο και την ισχύ της συσκευής σύμφωνα με την πύλη εφαρμογής και το επίπεδο προστασίας.

Εφαρμογές:

Οι συσκευές TVS είναι ιδανικές για την προστασία των διεπαφών I/O, του bus VCC και άλλων ευάλωτων κυκλωμάτων που χρησιμοποιούνται σε τηλεπικοινωνίες, υπολογιστές, βιομηχανικές και καταναλωτικές ηλεκτρονικές εφαρμογές.





Μέγιστες δυνατότητες (TA=25°C, εκτός εάν αναφέρεται διαφορετικά)

Παράμετρος Σύμβολο Αξία Μονάδα
Δυνατότητα κορυφής παλμού Διασπασμός με μορφή κύματος 10/1000μs (εικόνα 1) (Σημείωση 1), (Σημείωση 2) ΠPPM 5000 W
Πύργος κορυφής με μορφή κύματος 10/1000μs. (Σημείωση 1, σχήμα 3) Εγώ...PP Βλέπε Επόμενο Πίνακα Α
Δυναμική διάσπαση σε άπειρο αποθεματικό θερμότητας σε TΑ= 75°C ΠM(AV) 6.5 W
Πιο υψηλό ρεύμα κύματος προς τα εμπρός, 8,3 ms μεμονωμένο μισό κύμα sinus (Σημείωση 3) Εγώ...Επενδύσεις 300 Α
Μέγιστη στιγμιαία τάση προς τα εμπρός 25A μόνο για μονοκατευθυνόμενη (Σημείωση 4) VF 3.5/5.0 V
Δραστηριακή διασταύρωση και εύρος θερμοκρασίας αποθήκευσης. ΤJ, ΤΕΜΤ -55 έως +150 °C

Σημειώσεις:

1. μη επαναλαμβανόμενος παλμός ρεύματος, ανά σχήμα 3 και μειωμένος πάνω από TΑ= 25°C ανά σχήμα 2.

2Τοποθετείται σε πλακέτες χαλκού πάχους 5,0 mm x 5,0 mm (0,03 mm) σε κάθε τερματικό.

3. 8,3 ms μεμονωμένο μισό κύμα sinus ή ισοδύναμο τετραγωνικό κύμα, κύκλος εργασίας = 4 παλμοί το λεπτό το πολύ.

4. VF< 3,5V για το VBR< 200V και VF< 6,5V για το VBR> 201V.

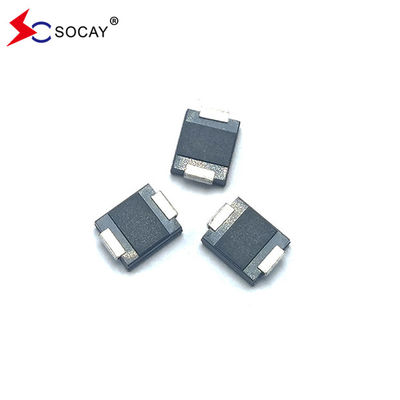

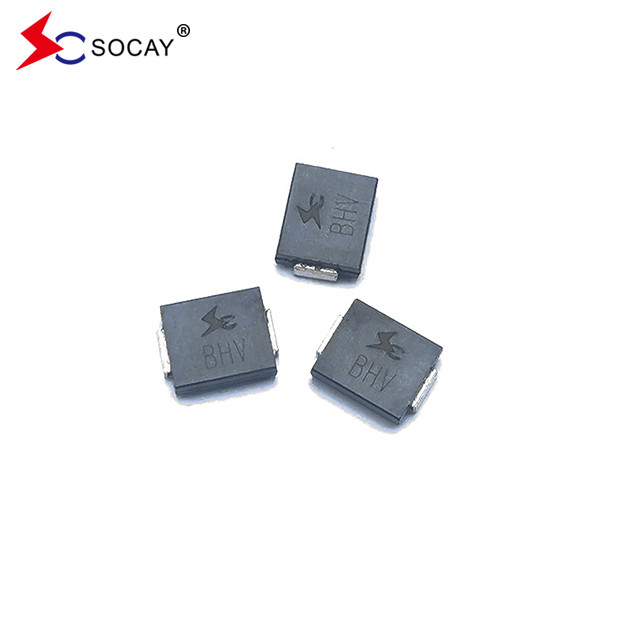

SOCAY Μονόδρομες διόδους TVS 5.0SMDJ33A για εφαρμογές επιφάνειας 0



SOCAY Μονόδρομες διόδους TVS 5.0SMDJ33A για εφαρμογές επιφάνειας 1

SOCAY Μονόδρομες διόδους TVS 5.0SMDJ33A για εφαρμογές επιφάνειας 2



SOCAY Μονόδρομες διόδους TVS 5.0SMDJ33A για εφαρμογές επιφάνειας 3



SOCAY Μονόδρομες διόδους TVS 5.0SMDJ33A για εφαρμογές επιφάνειας 4

SOCAY Μονόδρομες διόδους TVS 5.0SMDJ33A για εφαρμογές επιφάνειας 5

SOCAY Μονόδρομες διόδους TVS 5.0SMDJ33A για εφαρμογές επιφάνειας 6



Τα κύρια προϊόντα της SOCAY περιλαμβάνουν μια πλήρη γκάματων κεραμικών σωλήνων εκφόρτωσης αερίων (GDT), διόδων παροδικής καταστολής (ΔΔΕ), καταστολέα ESD, καταστολέα υπερτάσεων θυρίστορα (TSS), προστατευτές σπινθήρων (SPG), βαριστές (MOV), βαριστές τσιπ (MLV),Επαναστημήσιμη ασφάλεια PTC, Θερμιστές αρνητικού συντελεστή θερμοκρασίας (NTC Thermistors), Chip Bead, Diodes Schottky, Diode Zener, κλπ. Από το σχεδιασμό κυκλώματος μέχρι τις δοκιμές προϊόντων (και να παρέχουν εκθέσεις δοκιμών),Θα σας παρέχουμε υπηρεσίες από ένα σταθμό στον τομέα της προστασίας των κυκλωμάτωνΜε την εξαιρετική ποιότητα και την εξυπηρέτηση, η SOCAY έχει κερδίσει ευρεία εκτίμηση από τους πελάτες και σεβασμό από τη βιομηχανία.
