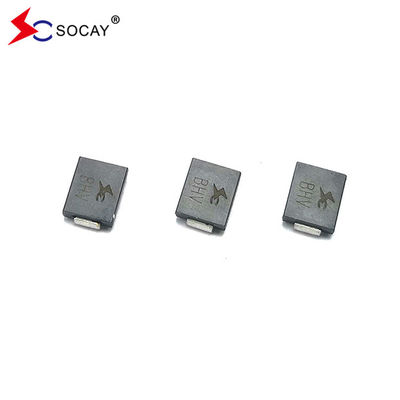

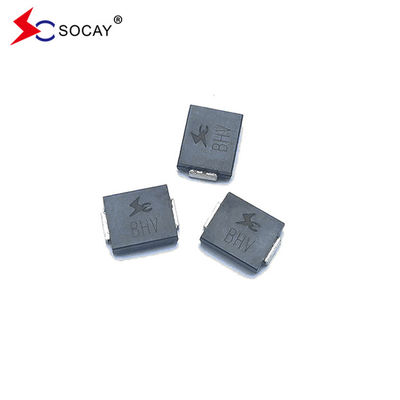

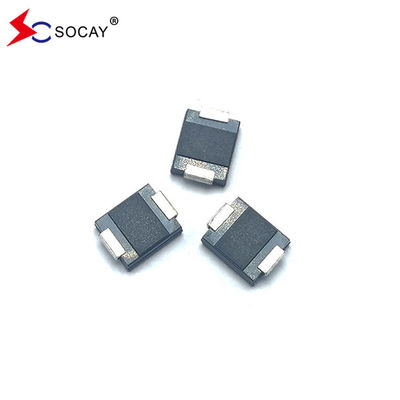

24V Διοικητικός διασταλτικός κατασταλτικός τάσης Δίοδος 5.0SMDJ24CA 38.9VC SMD συσκευασία

ΑΝΤΙΣΤΡΟΦΗ

Stand-Off

Τάση V_RWM (V)

Επαθε βλάβη

ΤάσηV_BR (V)

@ΕΓΩ_Τ

Δοκιμή

Ρεύμα

Εγώ_Τ (mA)

Ανώτατο όριο

Σύσφιξη

Τάση V_ντο @ΕΓΩ_PP(V)

Ανώτατο όριο

Κορυφή

Σφυγμός

Ρεύμα Εγώ_PP(ΕΝΑ)

Ανώτατο όριο

ΑΝΤΙΣΤΡΟΦΗ

ΔιαρροήΕγώ_R

@V_RWM (μΕΝΑ)

u Για επιφανειακές εφαρμογές για βελτιστοποίηση του χώρου σανίδας

u Χαμηλή διαρροή

u Μονάδα και αμφίδρομη μονάδα

u Γυάλινη παθητικοποιημένη διασταύρωση

u Χαμηλή επαγωγή

u Εξαιρετική ικανότητα σύσφιξης

u Δυνατότητα μέγιστης ισχύος 5000W σε κυματομορφή 10 × 1000μs Ρυθμός επανάληψης (κύκλος λειτουργίας): 0,01%

u Γρήγορος χρόνος απόκρισης: συνήθως λιγότερο από 1,0 ps από 0 Volt έως V_BRελάχ

u Τυπικό Ι_Rλιγότερο από 5μA πάνω από 25V.

u Συγκόλληση σε υψηλή θερμοκρασία: 260℃/40 δευτερόλεπτα στους ακροδέκτες

u Τυπικός μέγιστος συντελεστής θερμοκρασίας ΔV_BR= 0,1% × V_BR@25℃× ΔT

u Η πλαστική συσκευασία έχει Underwriters Laboratory Flammability 94V-0

u Ματ κασσίτερος χωρίς μόλυβδο Επιμεταλλωμένο

u Χωρίς αλογόνο και συμβατό με RoHS

u Η τυπική λειτουργία αστοχίας είναι μικρή από υπερβολικά καθορισμένη τάση ή ρεύμα

u Η δοκιμή Whisker διεξάγεται με βάση το JEDEC JESD201A σύμφωνα με τον πίνακα 4a και 4c

u IEC-61000-4-2 ESD 15kV(Air), 8kV (Επαφή)

u Προστασία ESD γραμμών δεδομένων σύμφωνα με το IEC 61000-4-2 (IEC801-2)

u Προστασία EFT γραμμών δεδομένων σύμφωνα με το IEC 61000-4-4 (IEC801-4)

Σημειώσεις:

1. Μη επαναλαμβανόμενος παλμός ρεύματος, ανά Σχήμα 3 και μειωμένος πάνω από το T_ΕΝΑ= 25℃ ανά Εικ. 2.

2. Τοποθετημένο σε χάλκινα μαξιλάρια 5,0 mm x 5,0 mm (πάχος 0,03 mm) σε κάθε ακροδέκτη.

3. 8,3ms μονήρους ημιτονοειδούς κύματος ή ισοδύναμο τετραγωνικό κύμα, Κύκλος λειτουργίας = 4 παλμοί ανά λεπτό μέγιστο.

4. V_φά< 3,5 V για V_BR< 200V και V_φά< 6,5 V για V_BR> 201V.
