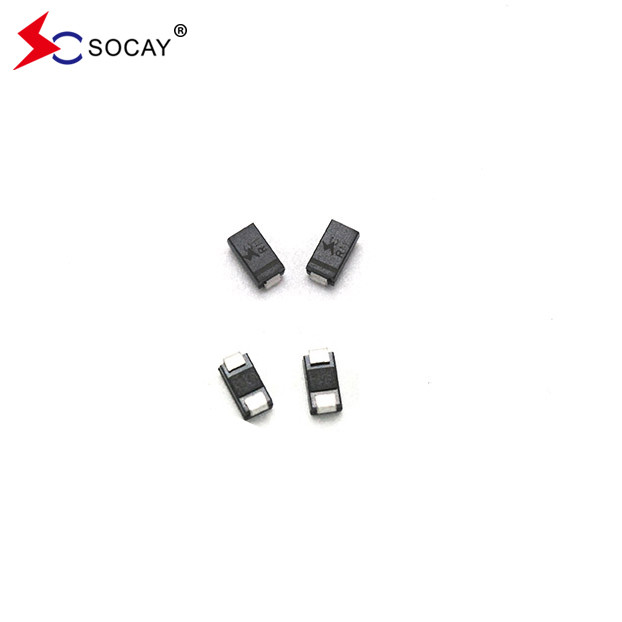

VRWM 64V μονοκατευθυνόμενη επιφανειακή τοποθέτηση TVS Δίοδος SMAJ64A, παρέχεται δωρεάν σχέδιο προστασίας

VRWM 64V μονοκατευθυνόμενη επιφανειακή τοποθέτηση TVS Δίοδος SMAJ64A, παρέχεται δωρεάν σχέδιο προστασίας

Διοδή επιφανείας TVS SMAJ64A ΠΛΑΣΙΚΟ ΠΕΡΙΛΗΜΑ:SMAJ_v2207.1.pdf

Επεξεργασία του διαδιδοδίου TVS SMAJ64A:

Η διόδη επιφανειακής τοποθέτησης TVS SMAJ64A έχει σχεδιαστεί ειδικά για την προστασία ευαίσθητων ηλεκτρονικών συσκευών από μεταβατικές τάσεις που προκαλούνται από κεραυνό και άλλα μεταβατικά γεγονότα τάσης.

1- Εφαρμογή διόδων παροχής ηλεκτρικής ενέργειας (TVS) στα συστήματα τροφοδοσίας ενέργειας της TN
Οι υπερτάσεις που προκαλούνται από ανθρώπινα σφάλματα λειτουργίας, όπως τα κύματα υπερτάσεων κεραυνών και οι διακόπτες φόρτωσης, μπορούν εύκολα να εισβάλουν στο εσωτερικό των ηλεκτρικών και ηλεκτρονικών εξοπλισμούς μέσω των γραμμών τροφοδοσίας,που προκαλούν βλάβη ηλεκτρικού και ηλεκτρονικού εξοπλισμούΜε την εγκατάσταση συσκευών απορρόφησης υπερτάσεων MOV και TVS στο ηλεκτρικό δίκτυο, εφαρμόζεται προστασία δύο επιπέδων,και προστασία κοινής λειτουργίας και διαφορικής λειτουργίας εκτελούνται στις γραμμές L και NΗ ειδική μέθοδος είναι η εγκατάσταση MOV στο μπροστινό άκρο της γραμμής ως προστασία SPD πρώτου επιπέδου για την απόρριψη του μεγαλύτερου μέρους του ρεύματος κεραυνών, and install a high-power transient suppression diode (TVS diode) at the end of the line (front end of the equipment) as the second level SPD protection to further weaken the The overvoltage wave amplitude reduces the grid voltage to within the E/I safe withstand voltage rangeΘα πρέπει να σημειωθεί ότι η MOV και το TVS θα πρέπει να επιτύχουν συντονισμό και συνεργασία τάσης και ενέργειας και το μήκος της γραμμής μεταξύ AB δεν θα πρέπει να είναι μικρότερο από 5 m.το μήκος της γραμμής πρέπει να αυξηθεί ή να εγκατασταθούν διατάξεις αποσύνδεσης.

2- Εφαρμογή διόδων παροδικής καταστολής (διόδων TVS) στις γραμμές σήματος δικτύου
Οι διόδοι παροδικής καταστολής (διόδοι TVS) μπορούν να χρησιμοποιηθούν όχι μόνο για την προστασία των συστημάτων ηλεκτρικής ενέργειας από υπερχείλιση, αλλά και για την προστασία των γραμμών σήματος από υπερχείλιση.Οι σωλήνες εκκένωσης αερίου GDT και οι διόδοι παροδικής καταστολής (διόδοι TVS) συνδυάζονται για να σχηματίσουν προστασία από τις υπερβολές σήματοςΗ συσκευή χαρακτηρίζεται από γρήγορη ανταπόκριση, μικρή διαρροή, σχεδόν καμία απώλεια σήματος και μπορεί να παρέχει ασφαλή και αξιόπιστη προστασία για γραμμές δικτύου υψηλής ταχύτητας.

3- Εφαρμογή διόδων διαρκούς καταστολής (διόδων TVS) σε συστήματα συνεχούς τροφοδοσίας
Στο κύκλωμα τροφοδοσίας ενός συνηθισμένου υπολογιστή προσωπικού υπολογιστή, το δίκτυο AC 220 V μειώνεται σε AC 20 V μέσω ενός μετασχηματιστή,και στη συνέχεια διαμορφώνονται και διορθώνονται από το κύκλωμα για να παράγουν ισχύ DC 10 V DC και συνδέονται με το φορτίοΜε την εγκατάσταση ενός αμφίδρομου καταστολέα παροχής τάσης TVS1 στο άκρο εξόδου του μετασχηματιστή,απορροφά το στιγμιαίο ρεύμα παλμού παλμού των γραμμών L και N και σφίγγει την τάση του κυκλώματος σε ασφαλές επίπεδο τάσηςΤο TVS1 μπορεί να προστατεύσει τον ευθυγραμμιστή πίσω και άλλα συστατικά του κυκλώματος του μετασχηματιστή.Ένας μονόδρομος καταστολέας παροχής τάσης TVS2 εγκαθίσταται στο τέλος εξόδου της παροχής ενέργειας συνεχούς ρεύματος μετά τον ευθυγραμμιστή για την προστασία του φορτίου συνεχούς ρεύματος από υπερτάσεις και ρεύματα.

3- Εφαρμογή διόδων παροδικής καταστολής (διόδων TVS) σε κυκλώματα τρανζίστορ
Ως συσκευή ελέγχου ρεύματος, τα τρανζίστορ αποτελούν σημαντικό μέρος των ηλεκτρονικών ολοκληρωμένων κυκλωμάτων.Χρησιμοποιούνται σε κυκλώματα εναλλαγής., κυκλώματα ενισχυτών και κυκλώματα σταθεροποίησης τάσης.Για την προστασία του κυκλώματος του τρανζίστορ από παρεμβολές τάσης υπερέκτασης, όπως ESD/EFT (ηλεκτροστατική εκφόρτιση/ομάδα ηλεκτρικών ταχείων παροδικών παλμών), TVS1 και TVS2 προστίθενται στα άκρα εισόδου και εξόδου του κυκλώματος αντίστοιχα για προστασία.
